Детали установки заднего фонаря
Е3 — Правый задний фонарь
Е4 — Левый задний фонарь

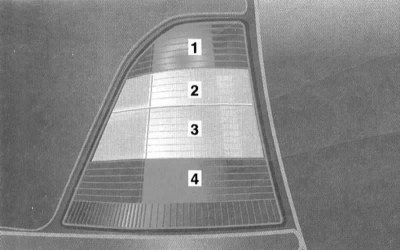

Конструкция заднего фонаря
1 - Стоп-сигнал; 2 - Огонь заднего хода; 3 - Указатель поворота; 4 - Туманный свет (левый фонарь)/задний габаритный/парковочный огонь (правый фонарь)
1. Детали установки задних фонарных сборок показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
2. Отдайте крепежные гайки (5), заправьте штифт (6) в опору (7) и, потянув назад, высвободите соответствующую фонарную сборку (Е3 или Е4) из своего посадочного гнезда в кузовном элементе.
3. Рассоедините контактный разъем электропроводки (8) и снимите фонарную сборку (Е3/Е4).
4. Установка производится в обратном порядке.
5. В заключение проверьте исправность функционирования соответствующих ходовых/сигнальных огней.

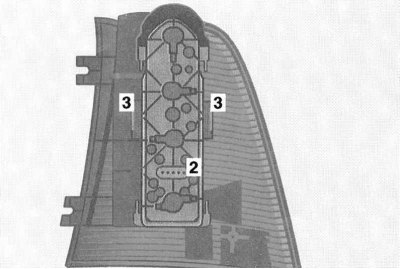

Замена ламп заднего фонаря
1. Поддев отверткой разблокируйте и рассоедините контактный разъем (2).
2. Сожмите фиксаторы (3) и снимите ламподержатель.
3. Нажмите на лампу, поверните ее влево и извлеките из ламподержателя.
4. Установка производится в обратном порядке.
