Двигатель выбрасывает через выпускной канал цилиндра отработавшие газы в выпускной коллектор. С этого момента начинается их движение по системе выпуска.
Система выпуска отработавших газов легкового автомобиля представлена на рис. 2.33.

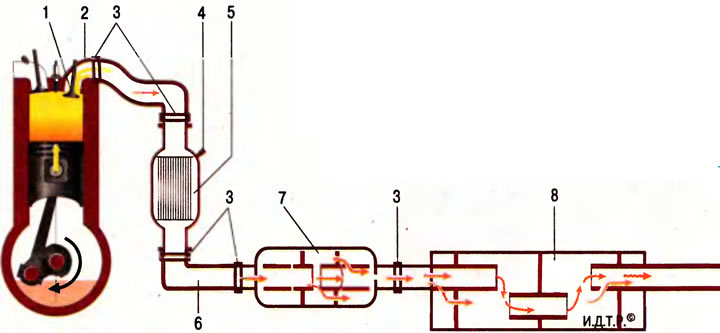

Рис. 2.33. Система выпуска отработавших газов: 1 - выпускной клапан; 2 - выпускной трубопровод; 3 - соединительные хомуты; 4 - лямбда-зонд; 5 - каталитический нейтрализатор; 6 - приемная труба глушителей; 7 - дополнительный глушитель (резонатор); 8 - основной глушитель
Продукты сгорания из выпускного коллектора 2 направляются в приемную трубу резонатора (дополнительного глушителя) 7, а потом и основного глушителя 8. Внутри обоих устройств установлены перегородки с большим количеством отверстий. Газы, с шумом попадающие в глушитель, вынуждены пройти длинный путь по его закоулкам. При этом звуковая волна существенно ослабевает, а газы охлаждаются.
На работу системы выпуска расходуется до 4% мощности двигателя. Поэтому на спортивных автомобилях и мотоциклах такая система выпуска не применяется - на соревнованиях стоит оглушительный шум и хорошо заметен смог от отработавших газов. А вот на всех остальных механических транспортных средствах (т.е. транспортных средствах, оборудованных двигателем) наличие и исправность системы выпуска обязательны.
Все соединения в системе выпуска отработавших газов должны быть герметичными. Выпускные элементы двигателя соединяются через специальные жаростойкие прокладки, трубы глушителя вдеваются друг в друга и стягиваются хомутами.
В отличие от большинства отечественных автомобилей системы выпуска многих иномарок снабжены еще одним элементом - катализатором (каталитическим дожигателем) отработавших газов 5, где происходит нейтрализация вредных веществ. Поэтому такой катализатор еще называют нейтрализатором. В нем дожигаются несгоревшие остатки топлива и фильтруются газы перед выбросом в атмосферу. В нейтрализаторе основные токсичные компоненты отработавших газов - окись углерода СО, углеводороды СН и окись азота NO - в результате химических реакций превращаются в нетоксичные газы. К сожалению, катализаторы могут работать только с двигателями, потребляющими высококачественный неэтилированный бензин. В противном случае они тут же засоряются и выходят из строя.
Основные неисправности системы выпуска отработавших газов легко определить на слух. Повышенный шум в ее работе возникает из-за прогара или механического повреждения основного или дополнительного глушителя, труб либо разгерметизации соединений. Не следует ставить автомобиль на высокой сухой траве или в других местах, где возможен контакт выпускных труб и глушителей с легковоспламеняющимися материалами.
