Модели 463.250/323/333

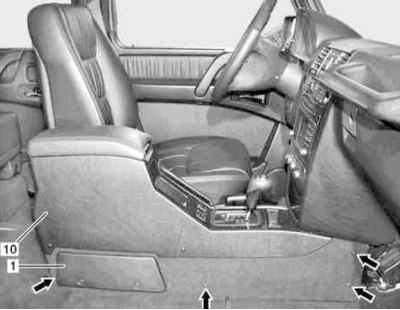

Детали установки центральной консоли на моделях 463.250/323/333 (1 из 5)
1 - Крышка монтажного блока предохранителей; 10 - Центральная консоль

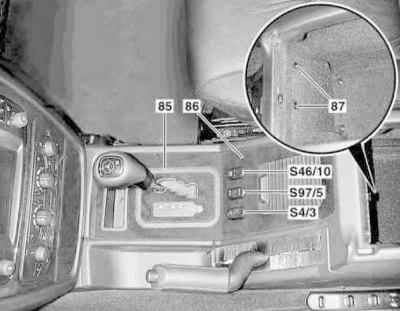

Детали установки центральной консоли на моделях 463.250/323/333 (2 из 5)
85 - Облицовочная рамка; 86 - Деревянная панель; 87 - Болты; S4/3 - Выключатель дополнительной системы отопления (только дизельные модели); S46/10 - Выключатель системы отопления/вентиляции салона независимого действия (при соответствующей комплектации); S97/5 - Переключатель раздаточной коробки

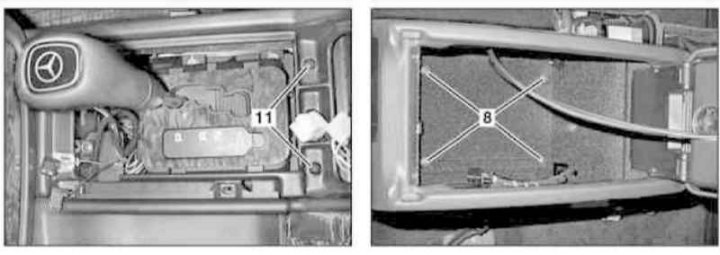

Детали установки центральной консоли на моделях 463.250/323/333 (3 из 5)
8, 11 — Болты

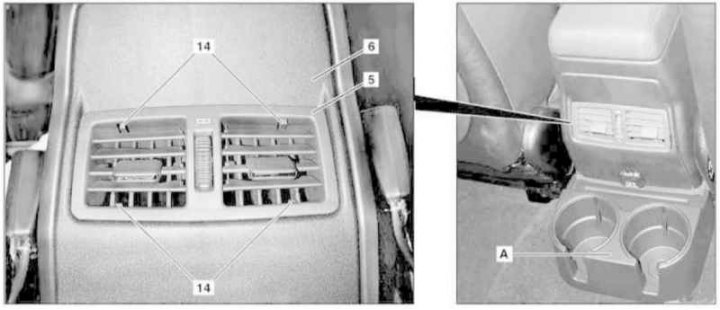

Детали установки центральной консоли (все модели) (4 из 5)
5 - Консольные дефлекторы; 6 - Крышка; 14 - Фиксаторы; А - Чашкодержатель

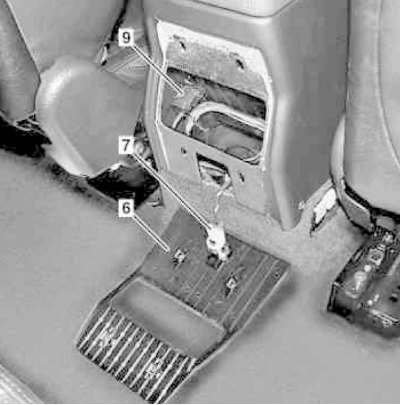

Детали установки центральной консоли (все модели) (5 из 5)
6 - Крышка; 7 - Розетка электропитания; 9 - Телефонный разъем
1. Выверните расположенный внизу болт и снимите крышку монтажного блока предохранителей (1).
2. Выверните боковые болты (стрелки) крепления центральной консоли (10), - с целью обеспечения доступа к болтам сдвигайте в удобное положение передние сиденья.
3. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
4. Извлеките ключ из замка зажигания.
5. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

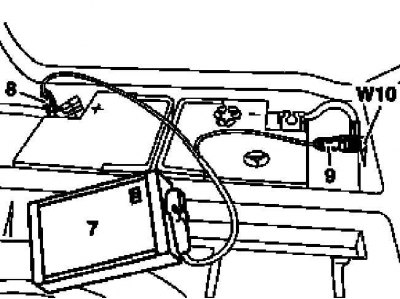

7 — Вспомогательный аккумулятор
8 — Клемма положительного провода модуля
9 — Клемма отрицательного провода модуля
W10 — Заземление батареи
6. Снимите облицовочную рамку (85) крышки основания рычага селектора АТ.
7. Выверните крепежные болты (87), расположенные внутри консольного вещевого ящика.
8. Аккуратно высвободите из консольной сборки (10) переднюю деревянную панель (86).
9. Отсоедините электропроводку от консольных переключателей (S4/3, S46/10 и S97/5).
10. Выверните крепежные болты (8).
11. Снимите крышку рычага взведения стояночного тормоза.
12. Аккуратно отпустите фиксаторы (14) и снимите сборку (5) задних консольных дефлекторов систем отопления/вентиляции салона.
13. Снимите чашкодержатель (А).
14. Отпустите четыре фиксатора (два вверху и два внизу) и снимите крышку (6).
15. Отсоедините электропроводку от розетки электропитания (7).
16. Рассоедините телефонный разъем (9).
17. Выверните болты (11).
18. Взведите стояночный тормоз.
19. Снимите сборку центральной консоли (10), подав ее назад и вверх.
20. Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
21. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
Модели 463.246/249
Соответствующий иллюстративный материал представлен на иллюстрации и иллюстрациях Детали установки центральной консоли на моделях 463.250/323/333 (2 из 5) и Детали установки центральной консоли на моделях 463.250/323/333 (3 из 5), к которым относятся все встречающиеся в тексте ссылки.

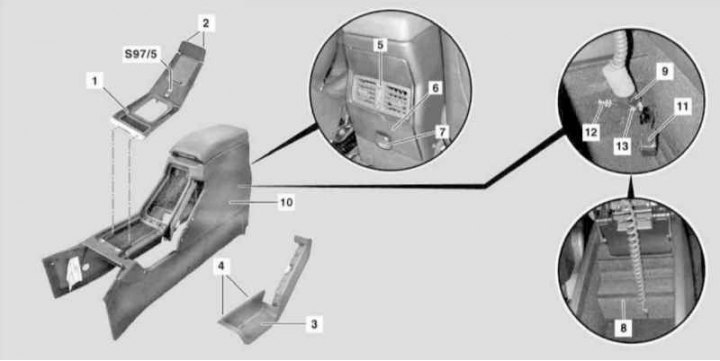

Детали установки центральной консоли на моделях 463.246/249 (см. также иллюстрации Детали установки центральной консоли (все модели) (4 из 5) и Детали установки центральной консоли (все модели) (5 из 5))
1 - Накладка; 2 - Фиксаторы; 3 - Крышка рычага стояночного тормоза; 5 - Консольные дефлекторы; 6, 8 - Крышки; 7 - Розетка электропитания; 9 - Разъем; 10 - Консольная сборка; 11 - Телефонный разъем; 12 - Антенный кабель; 13 - Фиксатор; S97/5 - Переключатель раздаточной коробки
1. Извлеките ключ из замка зажигания.
2. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.
7 — Вспомогательный аккумулятор
8 — Клемма положительного провода модуля
9 — Клемма отрицательного провода модуля
W10 — Заземление батареи
3. Снимите крышку (3) рычага взведения стояночного тормоза.
