Детали установки элементов внутренней обивки передней двери
1 - Крышка внутренней ручки; 2 - Болт; 3 - Обивочная панель; 4 - Трос Боудена (привода замка от внутренней ручки); 5 - Приводной шток кнопки выключения замка; 6 - Фиксаторы; 7 - Монтажный клин; 8 - Фонарь подсветки входа; 9 - Болт
Детали установки элементов внутренней обивки задней двери
1 - Обивочная панель; 2 - Крышка внутренней ручки; 3 - Болт; 4 - Крышка; 5 - Фиксаторы; 6 - Трос Боудена (привода замка от внутренней ручки); 7 - Гайки; 8 - Уплотнительная пленка; 9 - Фонарь подсветки входа; 10 - Болт

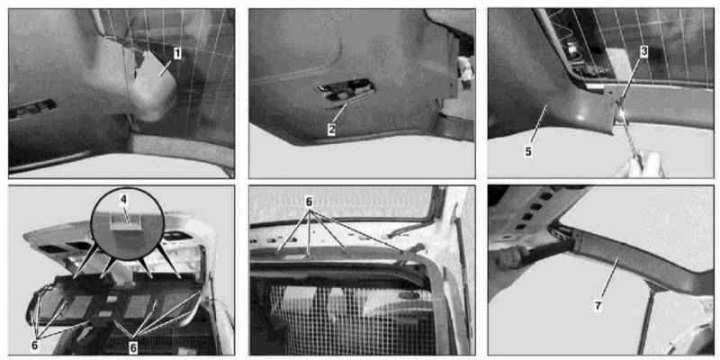

Детали установки элементов внутренней обивки двери задка (кроме моделей с VIN А289565, Х754620)
1 - Крышка стоп-сигнала верхнего уровня; 2 - Крышка внутренней ручки; 3 - Фиксаторы; 4 - Кронштейн; 5 - Нижняя обивочная панель; 6 - Фиксаторы; 7 - Верхняя обивочная панель

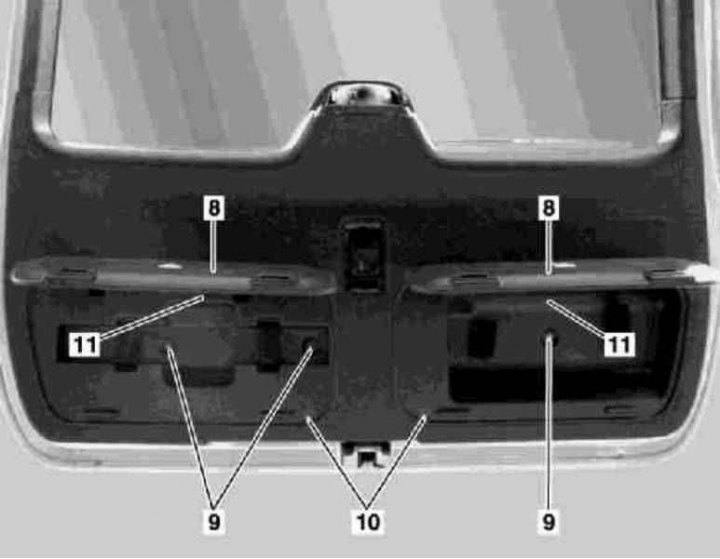

Детали установки элементов внутренней обивки двери задка (модели с VIN А289565, Х754620)
8 - Откидные крышки; 9 - Болт; 10 - Вытяжные заклепки; 11 - Анкеры (заменить)
Детали установки панелей внутренней обивки дверных сборок показана на иллюстрациях. Отделение обивочной панели производится при помощи подходящего клина, сломанный в процессе демонтажа резьбовой крепеж и все фиксаторы обивочной панели (вне зависимости от их состояние) подлежат замене в обязательном порядке. Поврежденную уплотнительную пленку также следует заменить.
