Схема 13. Внутреннее освещение

0

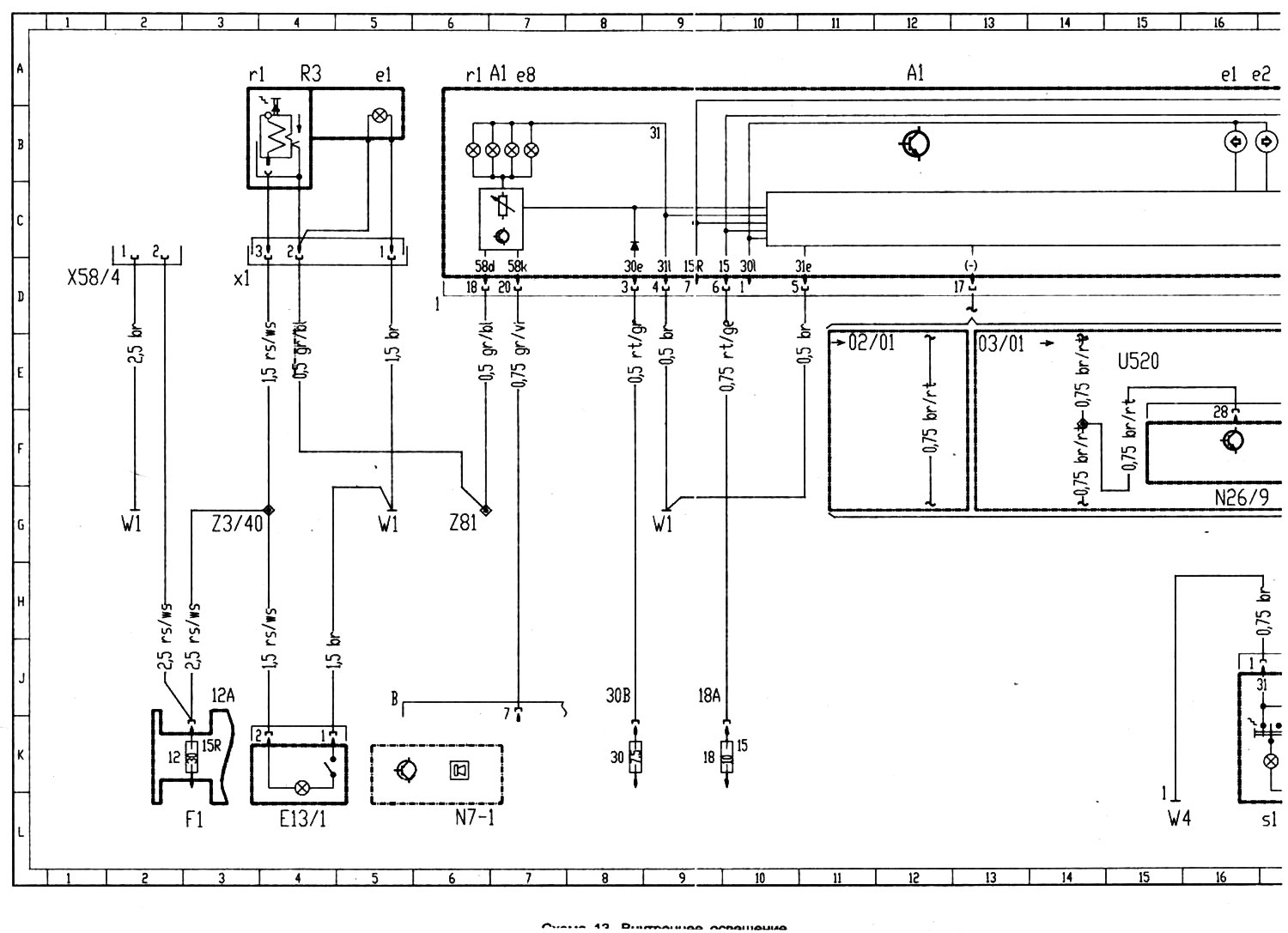

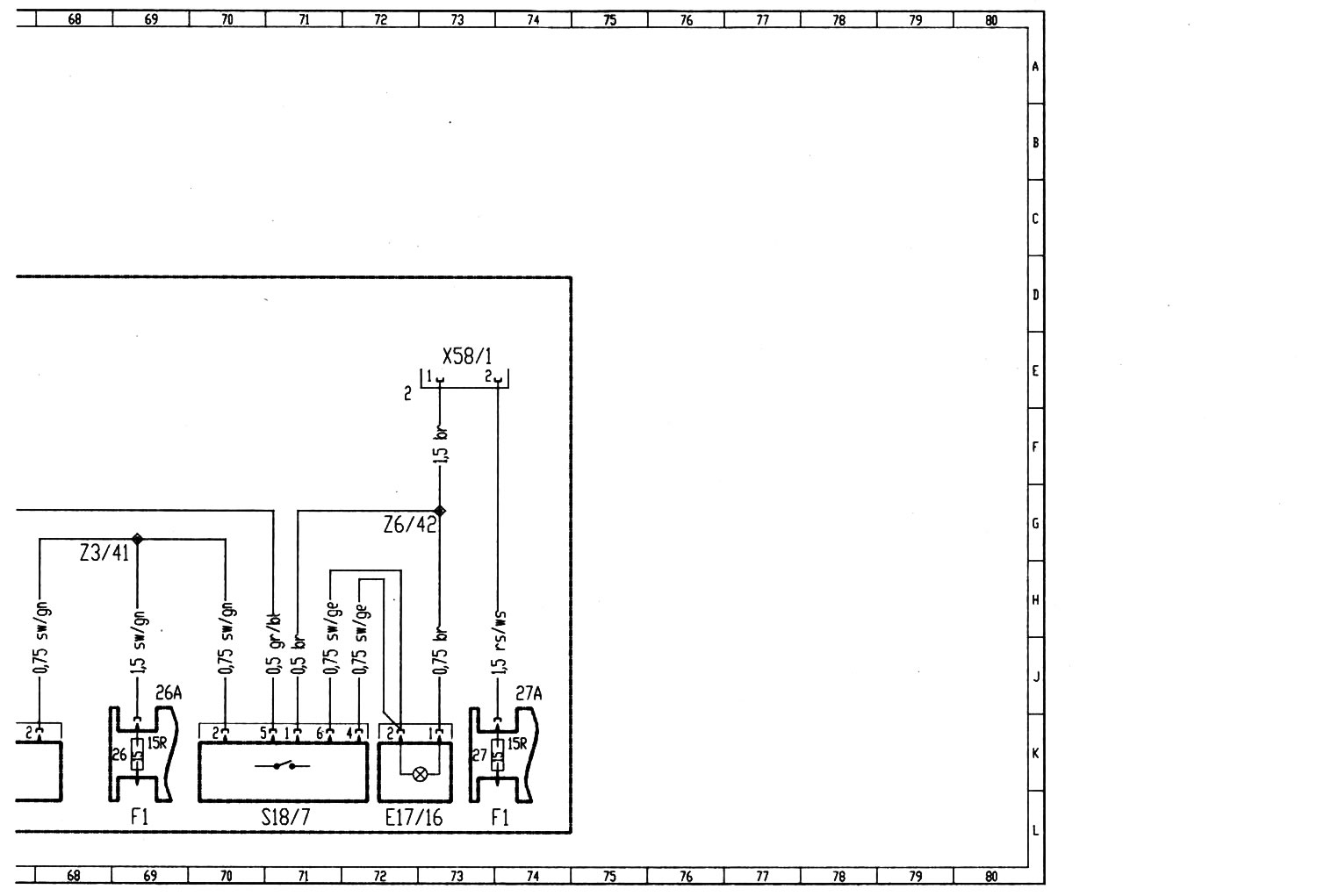

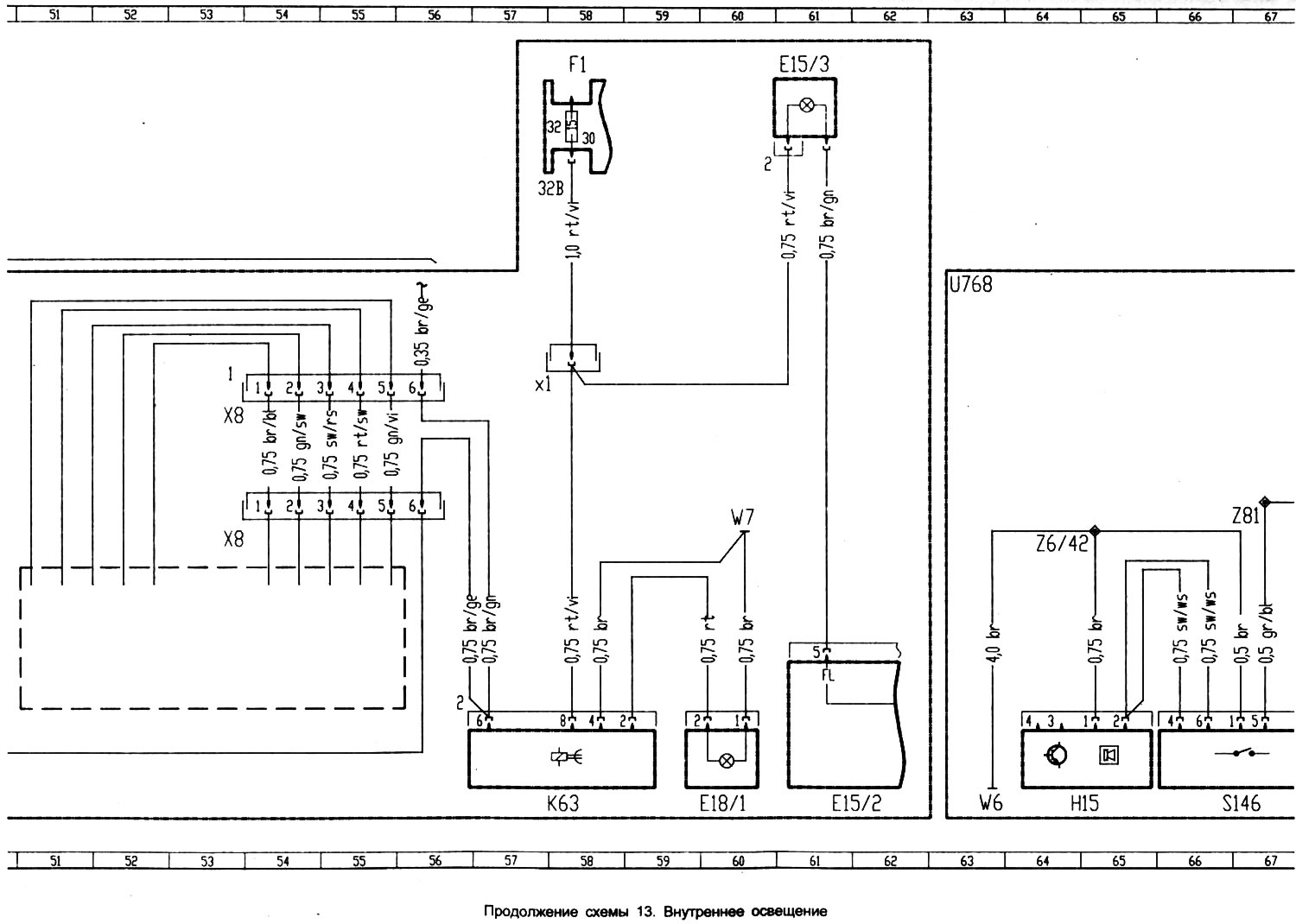

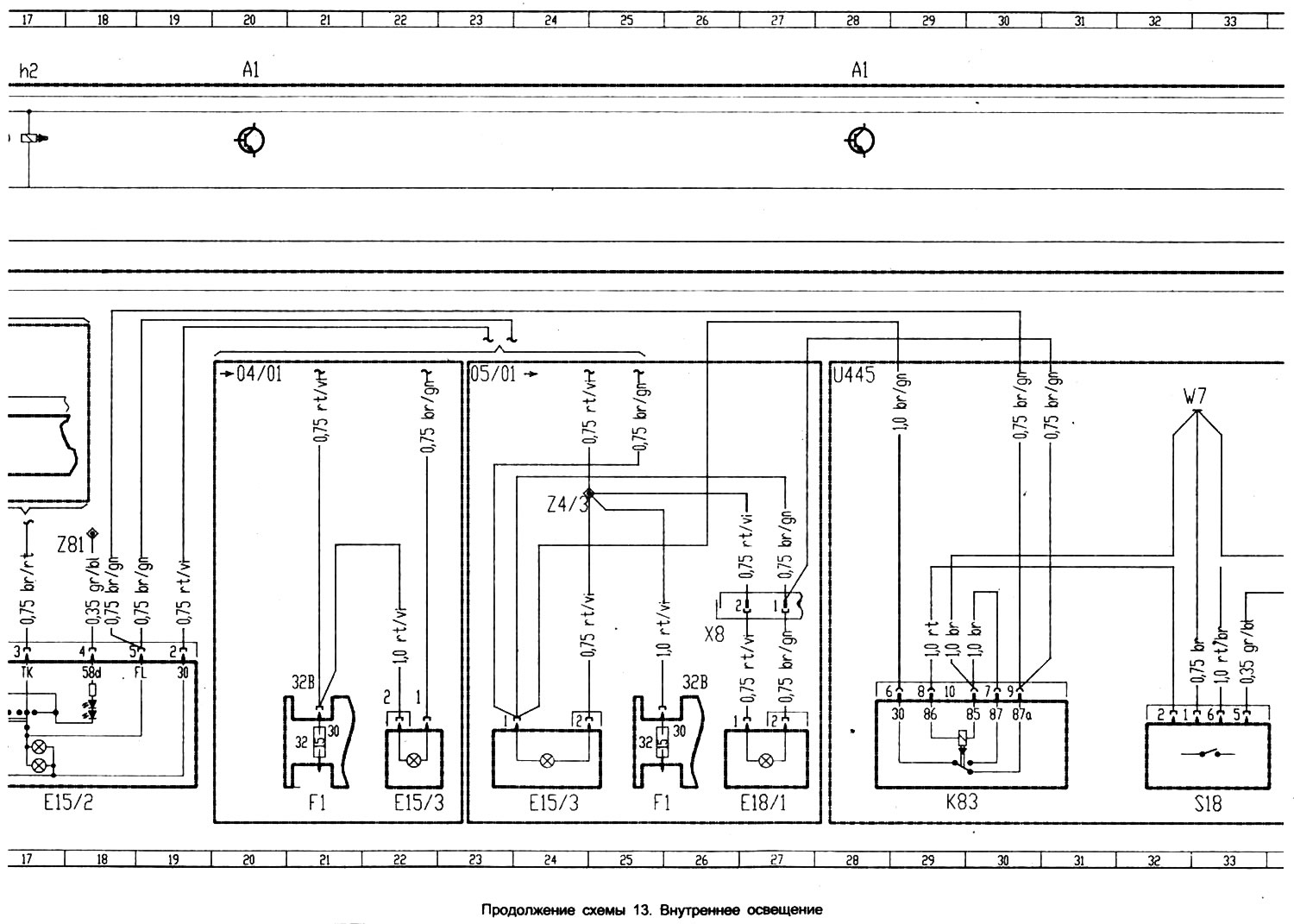

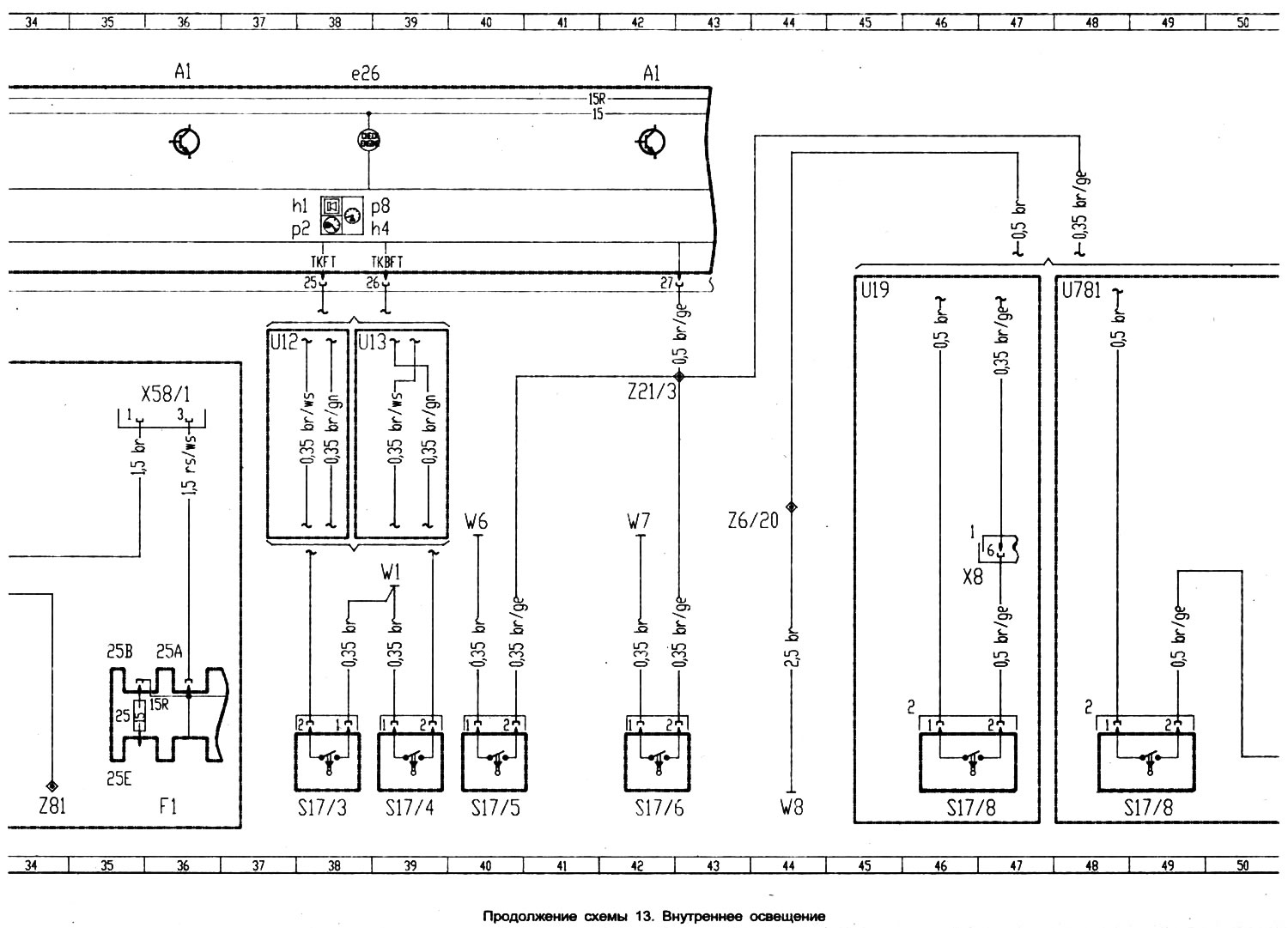

Схема 13. Внутреннее освещение




Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »

  • A1 щиток приборов
  • A1e1 сигнальная лампочка указателя левого поворота
  • A1e2 сигнальная лампочка указателя правого поворота
  • A1e8 подсветка щитка приборов
  • A1e26 сигнальная лампочка самодиагностики двигателя
  • A1h1 выключатель световой аварийной сигнализации
  • A1h2 индикатор указателя поворота
  • A1h4 тахометр
  • А1р2 указатель запаса топлива
  • А1р8 электронный спидометр
  • А11 реостат подсветки щитка приборов
  • Е13/1 лампочка освещения вещевого ящика
  • E15/2 лампочка переднего светильника салона
  • E15/2s1 выключатель светильника салона
  • Е15/3 лампочка заднего светильника салона
  • E15/3x1 штекер лампочки заднее светильника салона
  • Е17/16 лампочка освещения левой ниши для ног
  • Е18/1 лампочка освещения багажника
  • F1 блок предохранителей и реле
  • Fn12 предохранитель 12
  • Fn18 предохранитель 18
  • Fn25 предохранитель 25
  • Fn26 предохранитель 26
  • Fn27 предохранитель 27
  • Fn30 предохранитель 30
  • Fn32 предохранитель 32
  • K63 реле освещения багажника
  • K83 реле заднего светильника
  • N7-1 модуль освещения
  • N26/9 специальный многофункциональный модуль
  • R3 передний прикуриватель и лампочка подсветки пепельницы
  • R3e1 освещение
  • R3r1 нагревательный элемент
  • R3xl штекер переднего прикуривателя
  • S17/3 контактный выключатель левой двери
  • S17/4 контактный выключатель правой двери
  • S17/5 контактный выключатель левой боковой двери
  • S17/6 контактный выключатель правой боковой двери
  • S17/8 выключатель освещения багажника
  • S18 выключатель лампочки заднего светильника салона
  • U12 только у автомобилей с левым рулем
  • U13 только у автомобилей с правым рулем
  • U19 для базовой комплектации
  • U445 для минивэна
  • U520 для такси
  • U768 для учебного автомобиля
  • U781 освещение багажника
  • W1 точка «массы» (-) под блоком управления
  • W4 точка «массы» (-) переднего светильника
  • W6 точка «массы» (-) в левой колесной нише
  • W7 точка «массы» (-) в правой колесной нише
  • W8 точка «массы» (-)
  • X8 соединительный штекер
  • X58/1 соединительный штекер
  • X58/4 штекер освещения багажника
  • Z3/40 клемма 15R
  • Z3/41 клемма 15R. Учебные автомобили
  • Z4/3 клемма 30
  • Z6/20 провод «массы» (-)
  • Z6/42 провод «массы» (-) W6
  • Z21/3 провод «массы» (-) контактных выключателей правой и левой задних дверей
  • Z81 клемма 58d
  • Z99/2 клемма 87
