Замок двери — снятие и установка

0

Снятие



1. Опустите стекло двери и снимите обивку двери, см. соответствующую главу.

2. Снимите внутреннее уплотнение двери возле тыльного монтажного отверстия на двери.

3. Снимите ручку двери, см. соответствующую главу.

Внимание! Опорную скобу ручки двери снимать необязательно.

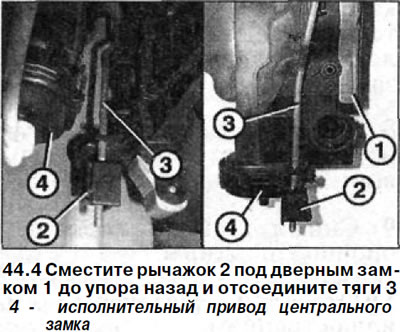

4. Сместите рычажок 2 под дверным замком 1 до упора назад и отсоедините тяги 3 (см. иллюстрацию).

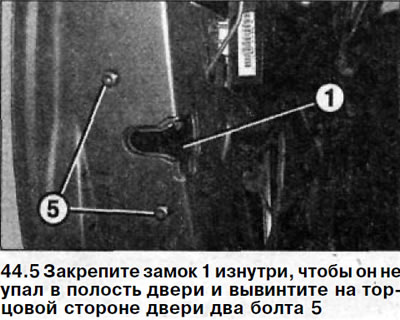

5. Закрепите замок 1 изнутри, чтобы он не упал в полость двери и вывинтите на торцовой стороне двери два болта 5 (см. иллюстрацию).



6. Опустите замок двери вниз, до монтажного отверстия.

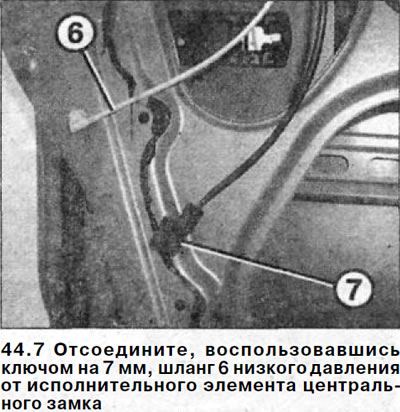

7. Отсоедините, воспользовавшись ключом на 7 мм, шланг 6 низкого давления от исполнительного элемента центрального замка (см. иллюстрацию).




Внимание! Соблюдайте осторожность, чтобы не повредить соединительный разъем.

8. Высвободите штекер микроконтактного (концевого) выключателя 7 на двери, отжав поводок, и отсоедините его (см. иллюстрацию 44.7).

Внимание! На иллюстрации 44.7 шланг низкого давления центрального замка и штекер концевого выключателя для наглядности показаны в отсоединенном положении.

9. Извлеките замок через монтажный проем вместе с подсоединенной тягой.

Установка



10. Заведите замок с закрепленной тягой в полость двери через монтажное отверстие.

11. Подсоедините штекер концевого выключателя двери и зафиксируйте его.

12. Подсоедините шланг низкого давления к исполнительному приводу центрального замка.

13. Установите замок двери на место, ввинтите и затяните болты его крепления с приложением усилия 8 Нм.

14. Подсоедините тяги замка и смести рычажок до упора вперед.

15. Установите на место ручку двери, см. соответствующую главу.

16. Приклейте внутреннюю уплотнительную прокладку двери возле замка и установите на место обивку двери, см. соответствующую главу.
