Этот клапан установлен в гидропроводе передних тормозов (см. иллюстрацию), и предотвращает подачу тормозной жидкости к суппортам, пока давления в системе не возрастет до определенного уровня, достаточного для прижима тормозной колодки к барабану. При этом давлении клапан открывается, и начинают срабатывать дисковые тормоза.

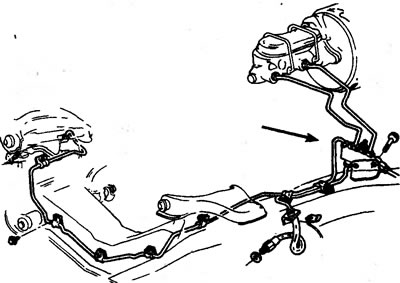

1.20. Измерительный клапан используется на автомобилях с передними дисковыми и задними барабанными тормозами. Он задерживает давление на передние тормоза, пока не начнут срабатывать задние, в результате обеспечивается более сбалансированное торможение. Клапан установлен в гидропроводе, идущем к передним тормозам (стрелка). В этом примере клапан объединен с комбинированным клапаном
Измерительный клапан обычно объединен с датчиком разности давлений и, при наличии, с клапаном регулировки давления.
