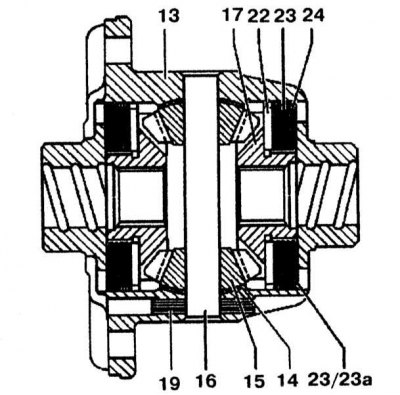

Diferenciál s automatickou uzávierkou je znázornený na obrázku: A - Blok trecích kotúčov s hnaným prevodom s priemerom 185 mm.
Demontáž
Odstráňte kolík valčeka 19 a kolík diferenciálu 16 pomocou posunu z krytu diferenciálu 13.
Pre všetky ilustrácie:
13 - Diferenciálny prípad; 14 - Guľová podložka; 15 - Satelity; 16 - Čap diferenciálu; 17 - Prevody na pohon hnacích hriadeľov; 19 - Valčekový čap; 22 - Trecí kotúč s obložením na jednej strane; 23, 23a - Trecie kotúče bez podložiek; 24 - Trecie kotúče s podložkami na oboch stranách
13 - Diferenciálny prípad; 14 - Guľová podložka; 15 - Satelity; 16 - Čap diferenciálu; 17 - Prevody na pohon hnacích hriadeľov; 19 - Valčekový čap; 22 - Trecí kotúč s obložením na jednej strane; 23, 23a - Trecie kotúče bez podložiek; 24 - Trecie kotúče s podložkami na oboch stranách

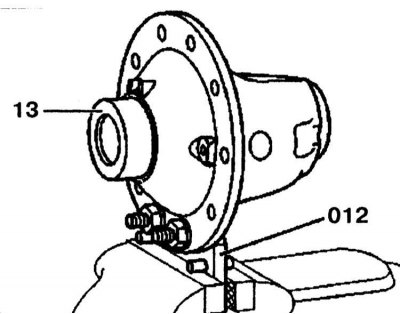

1. Upevnite skriňu diferenciálu 13.
2. Odstráňte kolík valčeka 19 a kolík diferenciálu 16 pomocou razidla z krytu diferenciálu 13.

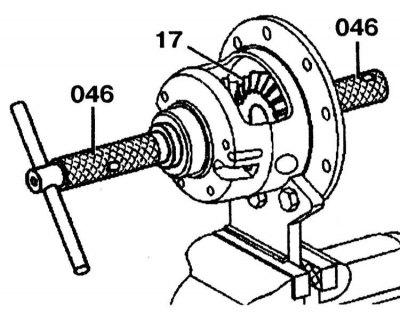

3. Namontujte razníky 046 do hnacích ozubených kolies hnacích hriadeľov 17.

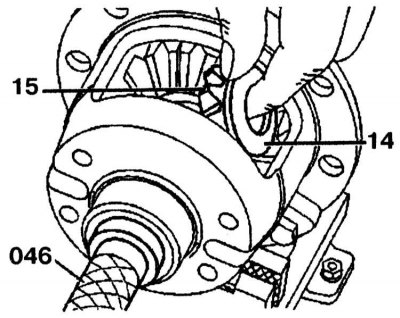

4. Otočte satelity 15 s guľovými podložkami 14 smerom k otvoru a vyberte ich.

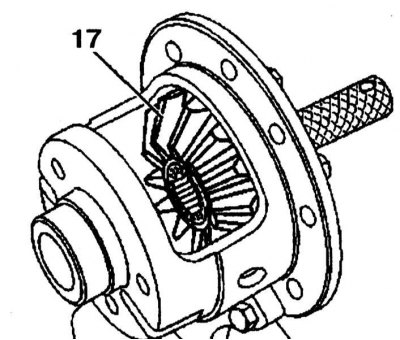

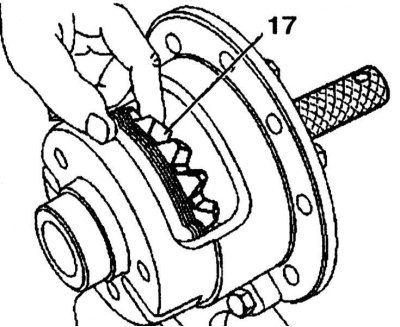

5. Najprv odstráňte ozubené koleso pravého hnacieho hriadeľa 17 (zobrazené v namontovanej polohe) s trecími kotúčmi.
6. Demontujte hnacie ozubené koleso ľavého hnacieho hriadeľa 17 (strana hnaného prevodu) s trecími kotúčmi.
Zhromaždenie
Namontujte trecie kotúče v správnom poradí na obe hnacie ozubené kolesá hnacích hriadeľov 17.

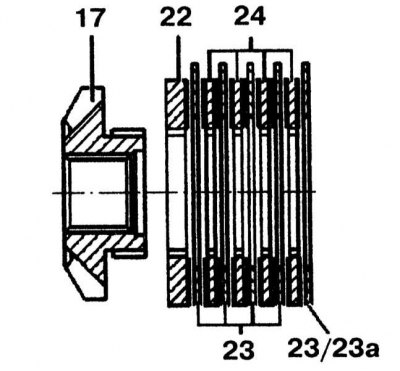

17 - Hnacie koleso hnacieho hriadeľa; 22 - Trecí kotúč s obložením na jednej strane; 23, 23a - Trecie kotúče bez podložiek; 24 - Trecie kotúče s podložkami na oboch stranách
1. Namontujte trecie platne v správnom poradí na obe hnacie kolesá 17 a trecie platne 22 a 24 dôkladne namažte univerzálnou hypoidnou prevodovou kvapalinou.
2. Najprv nainštalujte ľavé hnacie koleso hnacieho hriadeľa (strana hnaného prevodu) s trecími kotúčmi, potom nainštalujte pravé ozubené koleso pohonu hnacieho hriadeľa 17 s trecími kotúčmi a nainštalujte unášač 046, pričom dbajte na to, aby trecie kotúče bez obloženia mali výstupky (šípky).
3. Namontujte pastorkové kolesá 15 s guľovými podložkami 14 pomocou unášača 046 a zaskrutkujte ich, kým nezapadnú do skrine diferenciálu.
4. Nainštalujte kolík diferenciálu s unášačom do satelitov a guľových podložiek.
5. Skontrolujte trecí moment diferenciálu. Malo by to byť 80-160 Nm.
6. Nainštalujte kolík diferenciálu 16 a kolík valčeka 19.
7. Odstráňte diferenciál zo zveráka.
