A - Regulačný ventil pracovného tlaku. Regulačný ventil tlaku maziva. Ventil na nastavenie prekrytia pri zapnutí 2-3 prevodových stupňov
B - Blok zahrnutia 1-2 / 4-5 prevodov. Ventil riadenia tlaku radenia
C - Blok zahrnutia 3-4 prevodových stupňov
D - Blok zahrnutia 2-3 prevodových stupňov. Spojka zámku ovládacieho ventilu. Regulačný ventil B2
Demontáž radiacej dosky

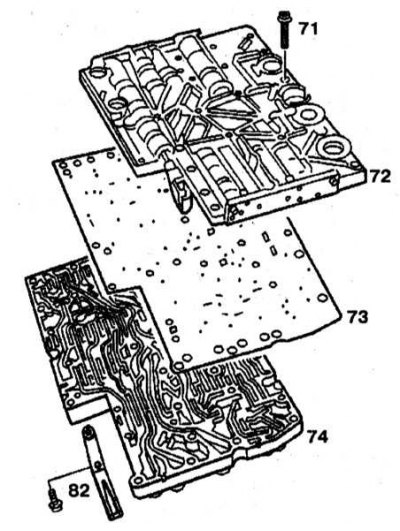

71 - Skrutky; 72 - Kryt telesa ventilu; 73 - Tesniace dosky; 74 - Teleso ventilu; 82 - Držiak
Demontáž radiacej dosky

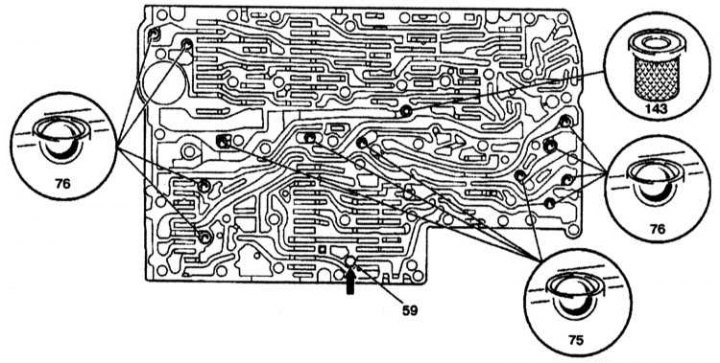

59 - Vodiaci čap; 75 - Plastové guľové ventily; 76 - Oceľové guľové ventily; 143 - Centrálne zamykanie
Demontáž radiacej dosky

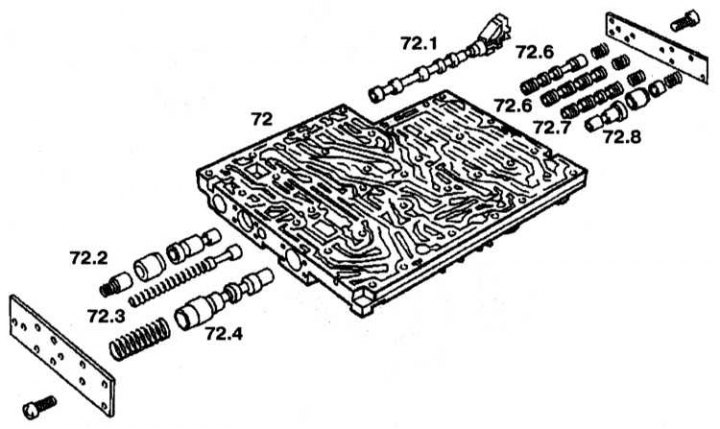

72 - Teleso ventilu; 72.1 - Ventil na výber prevodového stupňa; 72.2 - 2-3-rýchlostný nastavovací ventil prekrytia s objímkou a piestom; 72.3 - Regulačný ventil tlaku maziva; 72.4 - Ventil na reguláciu pracovného tlaku; 72,5 - Ventil na upevnenie zahrnutia 3-4 prevodových stupňov; 72,6 - Regulačný ventil na zapnutie 3-4 prevodových stupňov; 72,7 - Tlakový prepínací ventil pri prepínaní 3-4 prevodových stupňov; 72,8 - Ventil nastavenia prekrytia 3-4
Demontáž radiacej dosky

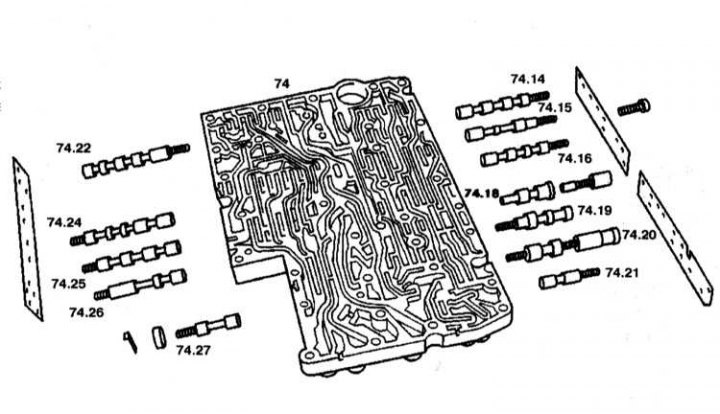

74 - Teleso ventilu; 74.14 - Regulačný ventil na zapínanie 1-2 / 4-5 prevodových stupňov; 74.15 - Ventil na upevnenie zahrnutia 1-2 / 4-5 prevodov; 74,18 - 1-2/4-5 nastavovací ventil prekrytia s objímkou a piestom; 74.19 - Regulačný ventil tlaku pri zmene prevodového stupňa; 74,20 - Regulačný ventil tlaku regulačný ventil; 74.21 - Prepínací ventil na reguláciu tlaku; 74.22 - Nastavovací ventil blokovania meniča krútiaceho momentu; 74.24 - Tlakový prepínací ventil pri zapnutí 3-4 prevodových stupňov; 74,25 - Regulačný ventil na zapnutie 2-3 prevodových stupňov; 74.26 - Ventil na upevnenie zahrnutia 2-3 prevodových stupňov; 74,27 - Prepínací ventil B2
Radiaca doska je znázornená na obrázku.
Demontáž
1. Odskrutkujte upevňovacie prvky 82.
2. Odstráňte skrutky 71.
3. Odstráňte kryt telesa ventilu 72 z telesa ventilu 74.
4. Odstráňte tesniacu dosku 73. Všetkých 12 guľôčok je umiestnených v tele ventilu, z ktorých štyri 75 sú plastové, zvyšných 8 76 je oceľových.
5. Odklopte kryty skrine ventilov. Objímky a piesty regulačných ventilov 72.2, 72.8 a 74.18 sa nesmú miešať. Prepínací ventil B2 je možné odstrániť a namontovať, keď je odstránený kryt telesa ventilu.
Zhromaždenie
Montáž sa vykonáva v opačnom poradí ako pri demontáži. Vložte vodiaci kolík 59 do telesa ventilu (šípka).
