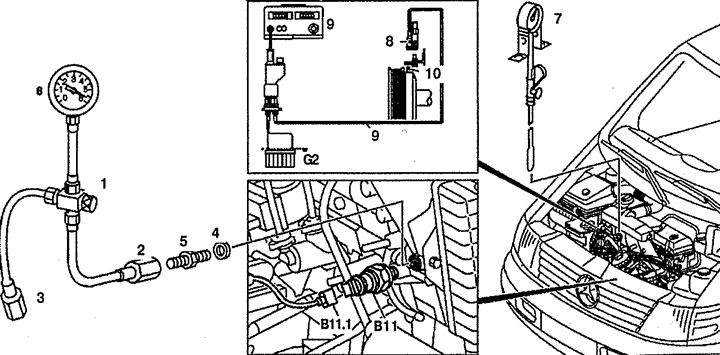

Desen 4,47. Verificarea presiunii uleiului:
1. Tee,
2, 3. Tub de injecție,
4. Reținere,
5. Adaptor,
6. Manometru,
7. Termometru,
8. Senzor de viteza arborelui cotit,
9. Manometru digital,
10. Senzor de viteză a arborelui cotit,
LA 11. Senzor presiune ulei,
Q11.1. conector senzor presiune ulei,
G2. Baterie.
2. Înșurubați adaptorul 5 cu blocarea 4 în carcasa filtrului de ulei.
3. Conectați testerul, tubul de injecție 2 la adaptorul 5 și închideți tea 1.
4. Îndepărtați izolația de jos.
5. Atașați senzorul de turație a arborelui cotit 8 la suportul senzorului (mașini fără vitezometru).
6. Conectați manometrul digital 9.
7. Verificați nivelul uleiului și reglați dacă este necesar.
8. Introduceți termometrul 7 în orificiul tubului de ghidare al indicatorului de nivel al uleiului.
9. Măsurați presiunea uleiului. Pentru a face acest lucru, încălziți motorul la o temperatură de aproximativ 90°C. Măsurați presiunea la ralanti și 3000 rpm.
- Presiunea uleiului la ralanti: 0,3 bar.
- Presiunea uleiului la 3000 rpm: 3 bar.
