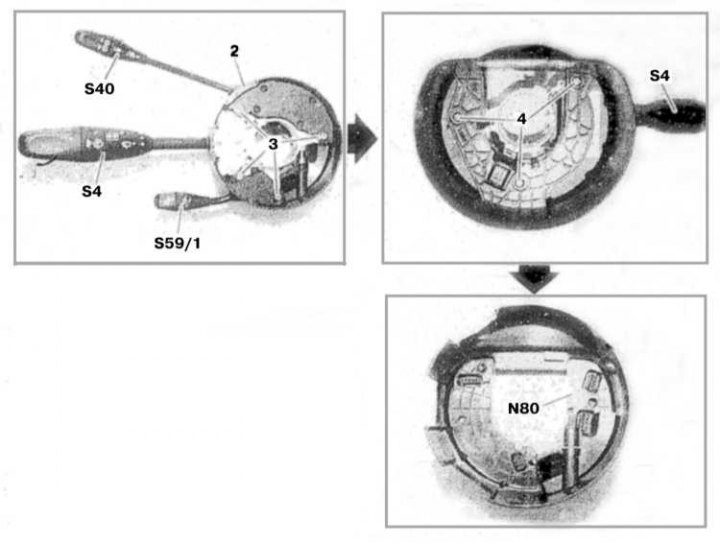

Blok przełączników łopatkowych
2 - Pokrywa; 3 - Szpilki; 4 - Śruby; N80 - Blokada kolumny kierownicy; S4 - Przełącznik kombinowany; S40 - Przełącznik tempostatu; S59/1 - Zespół regulatora kolumny kierownicy i przełącznika wspomagania lądowania
Panel sterowania radiem
1 - Włącznik zasilania / regulacja głośności; 2 - selektor trybu CD; 3 - Ekran wyświetlacza; 4 - Klawiatura alfanumeryczna do wprowadzania stałych stacji/częstotliwości; 5 - Przełącznik trybu; 6 - Przełącznik trybu pracy magnetofonu; 7 - Ustawienie; 8 - Przełącznik trybu pracy radiotelefonu; 9 - Klawisze do przełączania częstotliwości radiowych / regulacji tonu dźwięku / wysuwania kasety

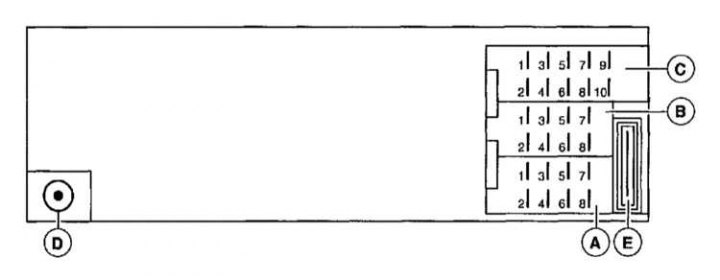

Złącza radiowe
A
1 - Regulacja głośności zależna od prędkości; 2 - Złącze diagnostyczne; 3 - Zmniejszenie poziomu głośności przy włączonym radiotelefonie; 4 - Napięcie akumulatora (łańcuch 30); 5 - Sygnał wyjściowy do sterowania napędem elektrycznym automatycznej anteny, napięcie zasilania wzmacniacza FM/AM oraz sygnał sterujący do modułu sterującego nagłośnieniem; 6 - Podświetlenie (łańcuch 58); 7 - Przełączane napięcie akumulatora (łańcuch 15); 8 - Uziemienie (łańcuch 31)
W
1 - Prawy tylny głośnik (+); 2 - Prawy tylny głośnik (-); 1 - Prawy przedni głośnik (+); 1 - Prawy przedni głośnik (-); 1 - Lewy przedni głośnik (+); 1 - Lewy przedni głośnik (-); 1 - Lewy tylny głośnik (+); 1 - Lewy tylny głośnik (-)
C - Złącze do podłączenia zmieniarki CD, kodowanie (za pomocą wiązki przewodów)
D - złącze antenowe
E - Bezpiecznik
Elementy oświetlenia wnętrz. Przód kabiny
A1 - Deska rozdzielcza; A1r1 - Reostat oświetlenia zestawu wskaźników; A67 - lusterko w kabinie; A67e1 - Lewa lampka do czytania; A67e2 - Lewa lampka do czytania; A67e3 - Główna lampa w salonie; B32/1 - Czujnik automatycznego włączania sygnalizacji świetlnej w ciągu dnia; E9/7 - Oświetlenie przedniej popielniczki; E13/3 - Oświetlenie schowka; E13/4 - Podświetlany schowek na okulary (modele bez systemu COMAND); E17/3 - Lampka kontrolna otwierania lewych przednich drzwi; E17/4 - Lampka kontrolna otwierania prawych przednich drzwi; E17/11 - Oświetlenie drzwi przednich lewych; E17/12 - Oświetlenie drzwi przednich lewych; E17/15 - Lampa wnęki na nogi przednia prawa; E17/16 - Lampa wnęki na nogi przednia lewa; N10/6 - Lewy przedni moduł przetwarzania i sterowania sygnałem (SAM); N10/7 - Prawy przód (SAM); N69/1 - Jednostka sterująca lewych przednich drzwi; N69/2 - Jednostka sterująca prawych przednich drzwi; N70 - Jednostka sterująca konsoli górnej; N70/e1 - Przednia lampka do czytania; R3e1 - Podświetlenie przedniej zapalniczki; S1 - Przełącznik oświetlenia zewnętrznego; S17/3 - Przełącznik lewych przednich drzwi; S17/4 - Przełącznik drzwi przednich prawych
Elementy oświetlenia wnętrz. Tylna część kabiny
E9/8 - Oświetlenie lewej tylnej popielniczki; E9/9 - Podświetlenie lewej prawej popielniczki; E15/10 - Lampa tylna lewa sedan; E15/11 - Lampa tylna prawa sedan; E17/5 - Lampka kontrolna otwierania lewych tylnych drzwi; E17/6 - Lampka kontrolna otwierania prawych tylnych drzwi; E17/13 - Oświetlenie lewych tylnych drzwi; E17/14 - Oświetlenie prawych tylnych drzwi; E17/17 - Lampa tylna dolna prawa; E17/18 - Lampa tylna dolna lewa; E18/1 - Lampka bagażnika; K40/5 - Tylna skrzynka bezpieczników i przekaźników; N10/8 - Tylna jednostka przetwarzająca i sterująca sygnałem SAM; N69/3 - Jednostka sterująca tylnych lewych drzwi; N69/4 - Sterownik tylnych prawych drzwi; S17/5 - Przełącznik drzwi tylnych lewych; S17/6 - Przełącznik drzwi tylnych prawych; S88/3 - Ukryty mikroprzełącznik do zamykania tylnej klapy

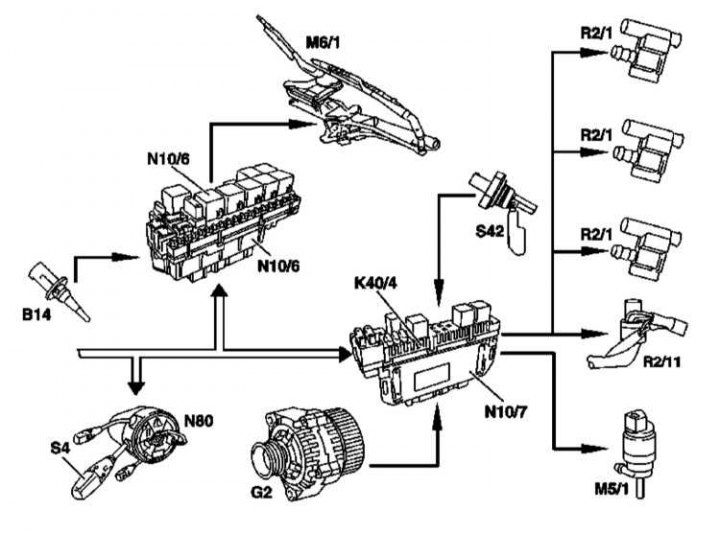

Elementy elektryczne spryskiwacza przedniej szyby
B14 - Czujnik temperatury zewnętrznej; G2 - Generator; M5/1 - Pompa płynu do spryskiwaczy; N10/6 - Lewy przedni SAM; N10/7 - Prawy przedni SAM; N80 - Blokada kolumny kierownicy; R2/1 - Podgrzewana grzałka atomizera; R2/11 - Podgrzewacz węża spryskiwacza; S4 - Przełącznik kombinowany; S42 - Poziom płynu do spryskiwaczy przełącznika czujnika
Przy temperaturach poniżej 5°C włącza się ogrzewanie opryskiwacza i węża.
Gdy poziom płynu do spryskiwaczy jest niski, na wyświetlaczu wielofunkcyjnym pojawia się komunikat «CHECK WINDSHIELD WASHER FLUID LEVEL» («Sprawdź poziom płynu do spryskiwaczy»), który można usunąć, naciskając przycisk resetowania (R) na desce rozdzielczej (A1).

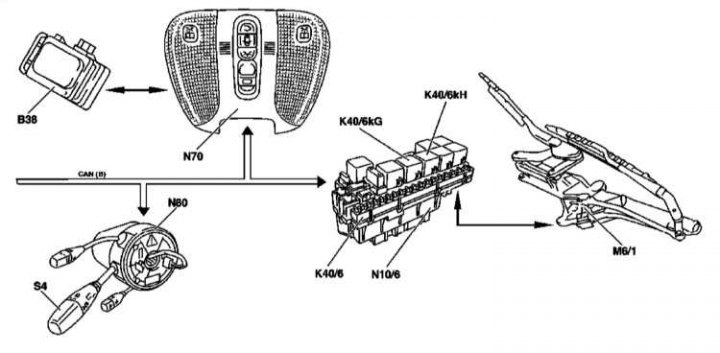

Elementy wycieraczek szyby przedniej
CAN-B - magistrala CAN w kabinie; B38 - Czujnik deszczu (od wydania 31.8.2002.); B38/2 - Czujnik deszczu/światła (od wydania 1.9.2002.); N80 - Blokada kolumny kierownicy; S4 - Przełącznik kombinowany; M6/1 - Silnik wycieraczek; N10/6 - Lewy przedni SAM; N70 - Jednostka sterująca konsoli górnej
Możliwe są następujące tryby pracy:
- Czyszczenie jednym dotknięciem: jedno pociągnięcie (Naciśnięcie przełącznika kombinowanego).
- Od 31.08.2002: Praca interwałowa sterowana czujnikiem deszczu (B38) (Pozycja przełącznika zespolonego 1).
- Od 01.09.2002: Praca interwałowa kontrolowana przez czujnik deszczu/światła (B38) (Pozycja przełącznika zespolonego 1).
- niska prędkość (około 40 cykli na minutę.) (Pozycja przełącznika zespolonego 2)
- Wysoka prędkość (około 60 cykli na minutę.) (Pozycja przełącznika zespolonego 3)
Dane są przesyłane tylko między lewym SAM (N10/6) i jednostka sterująca konsoli górnej (N70).

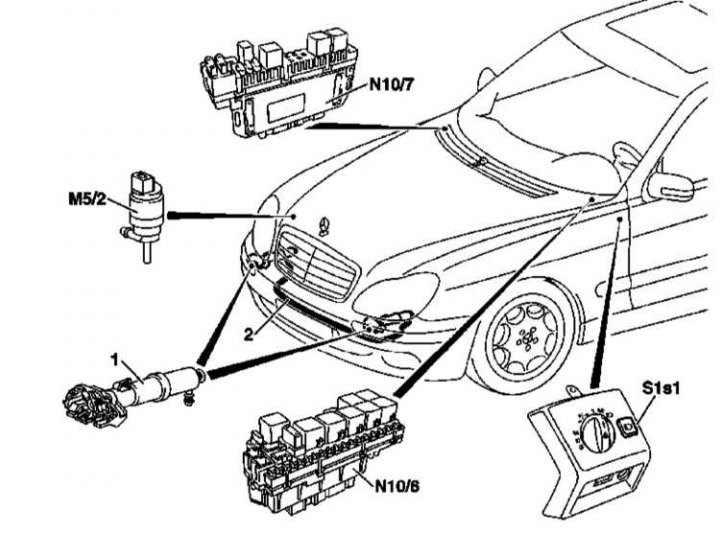

Spryskiwacze reflektorów
1 - Rozpylacz teleskopowy; 2 - Wąż płynu do spryskiwaczy reflektorów; M5/2 - Pompka spryskiwacza reflektorów; N10/6 - Lewy przedni SAM; N10/7 - Prawy przedni SAM; S1s1 – Przełącznik spryskiwaczy reflektorów
Elektryczne szyby
M10/3 - Silnik lewego przedniego podnośnika szyby; M10/4 - Silnik prawego przedniego podnośnika szyby; M10/5 - Silnik lewego tylnego podnośnika szyby; M10/6 - Silnik prawego tylnego podnośnika szyby; N69/1 - Jednostka sterująca lewych przednich drzwi; N69/2 - Jednostka sterująca prawych przednich drzwi; N69/3 - Jednostka sterująca lewych tylnych drzwi; N69/4 - Sterownik prawych tylnych drzwi; S20 / 1 - Grupa przełączników lewego przedniego okna elektrycznego; S20 / 1s1 - Przełącznik lewego przedniego podnośnika szyby; S20 / 1s2 - Przełącznik prawego przedniego podnośnika szyby; S20 / 1s3 - Przełącznik lewego tylnego podnośnika szyby; S20/1s4 - Przełącznik prawego tylnego podnośnika szyby
Lokalizacja głównych elementów elektrycznych w samochodzie

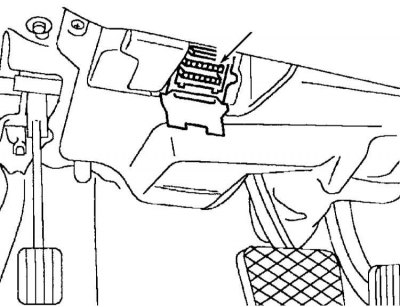

Złącze diagnostyczne

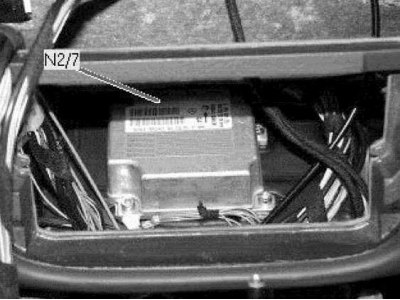

Jednostka sterująca poduszką powietrzną (konsola środkowa)

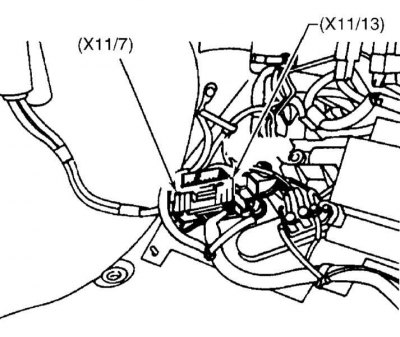

Zabezpieczenia Złącza SRS (X11/13 - poduszki powietrzne i X11/7 - napinacze pasów awaryjnych (ETR)) w przestrzeni na nogi pasażera z przodu

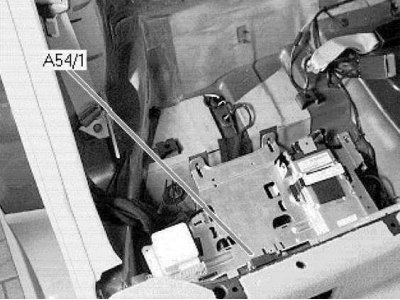

Czujnik przedniej i bocznej poduszki powietrznej A54/1 tylny prawy (pod prawym tylnym siedzeniem)

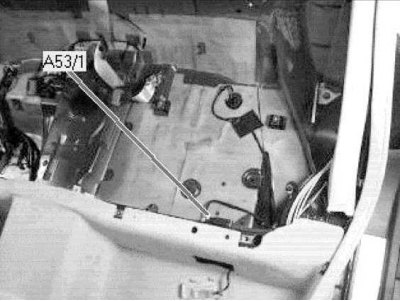

Czujnik przedniej i bocznej poduszki powietrznej A53/1 tylny lewy (pod lewym tylnym siedzeniem)

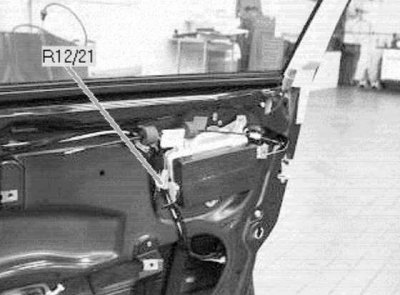

Zapłon poduszki powietrznej w drzwiach

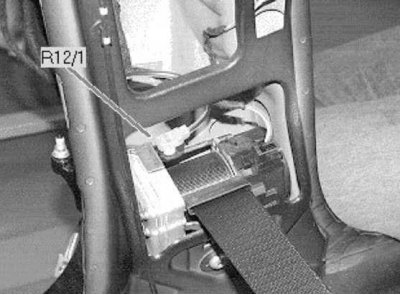

Bezpiecznik napinacza paska (słupek B)

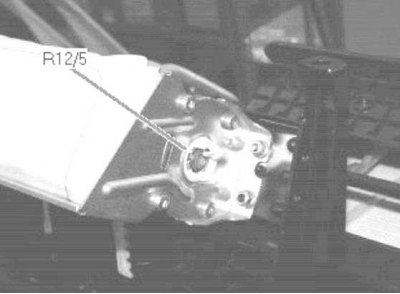

Poduszka powietrzna zapaliła 2 pasażera z przodu (przedni panel, prawy)

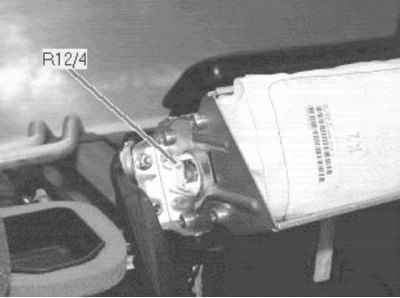

Zapalnik przedniej poduszki powietrznej pasażera 1 (przedni panel, prawy)

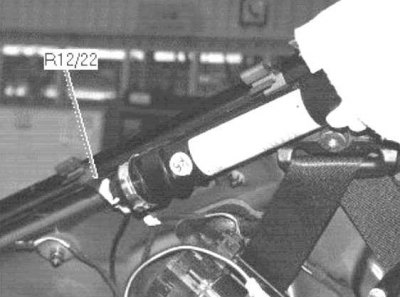

Bezpiecznik poduszki powietrznej lewej szyby (Słupek C, lewy)

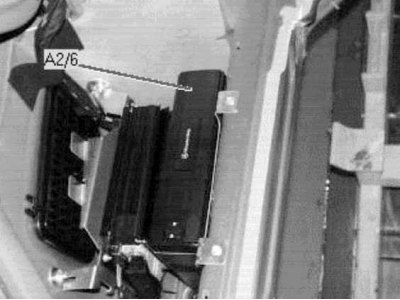

Zmieniarka CD (lewy, w bagażniku)

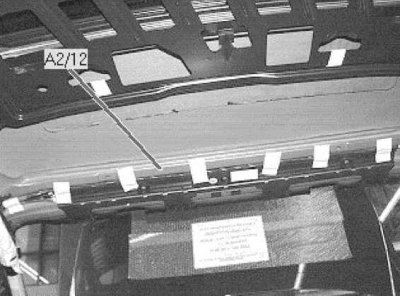

Wzmacniacz antenowy (sufit, środkowy tył)

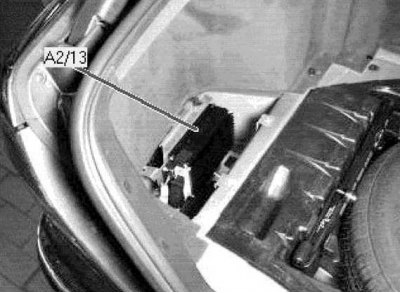

Wzmacniacz (lewy, w bagażniku)

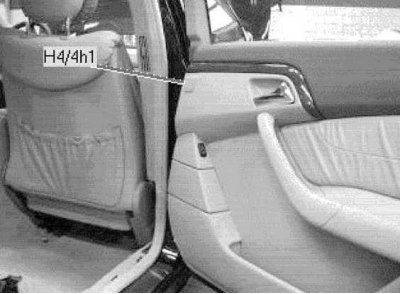

Tylny głośnik wysokotonowy (tapicerka tylnych drzwi)

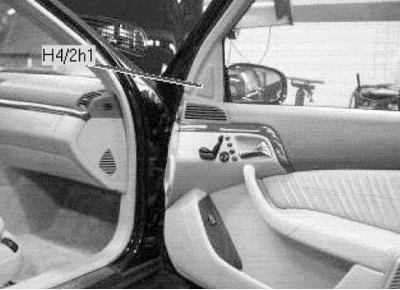

Głośnik wysokotonowy (drzwi wejściowe)
Procesor systemu nawigacji (konsola środkowa)

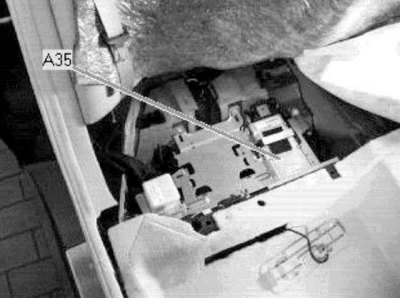

Transceiver telefonu komórkowego (pod tylnym siedzeniem, po prawej)

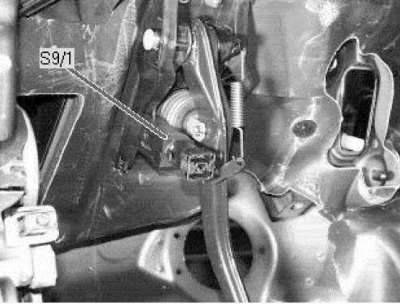

Przełącznik świateł stopu (na pedale hamulca)

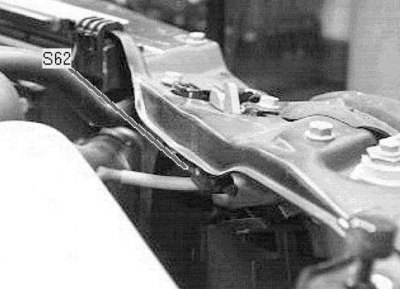

Przełącznik zamykania maski

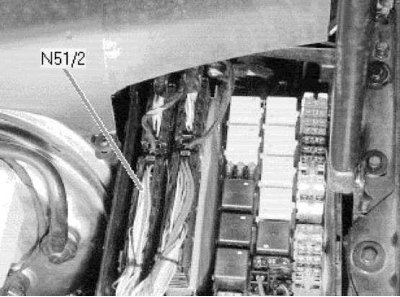

Lokalizacja jednostki sterującej adaptacyjnego układu tłumienia - ABC (po lewej stronie w komorze silnika)

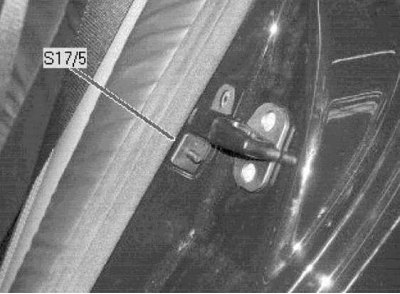

Przełącznik drzwi
Czujnik deszczu (pośrodku, pod przednią szybą)

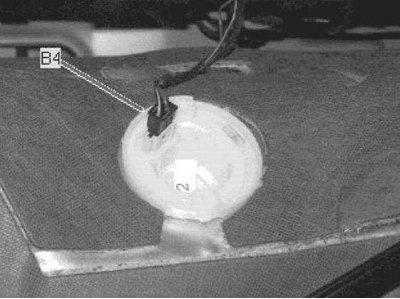

Wskaźnik poziomu paliwa (bagażnik, środek, przód)

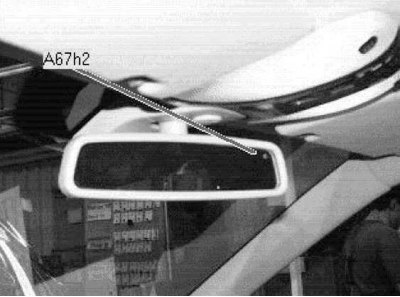

Czujnik światła A67h2

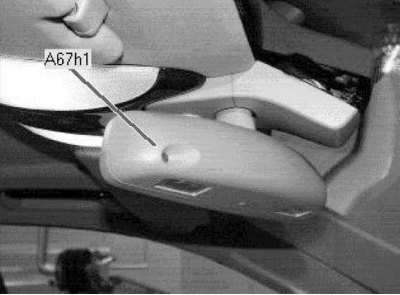

Czujnik światła A67h1

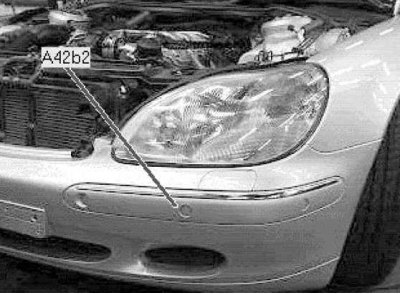

Czujnik parkowania z przodu

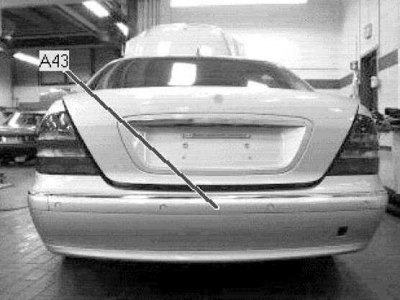

czujnik parkowania tył

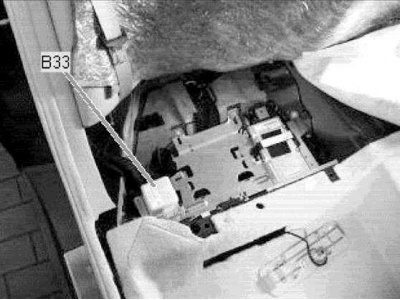

Czujnik alarmu antywłamaniowego (pod tylnym prawym siedzeniem)

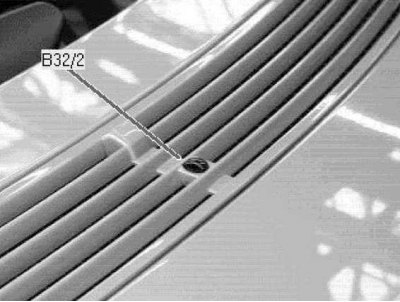

Czujnik promieniowania słonecznego (na kapturze)

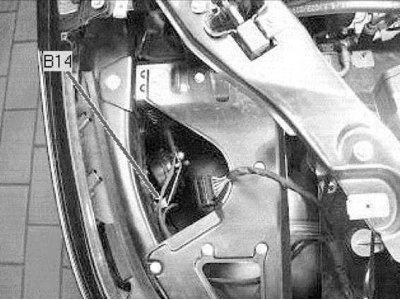

Czujnik temperatury powietrza zewnętrznego (zderzak, lewy)
Czujnik przyspieszenia koła lewy przedni B24/10 (kopuła lewego filaru)

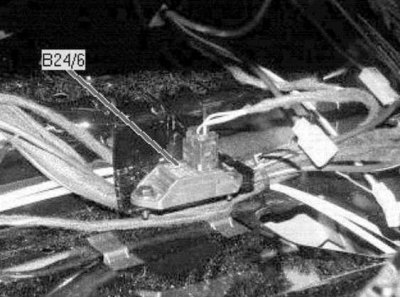

Czujnik przyspieszenia nadwozia prawy tylny B24/6 (bagażnik, prawda)

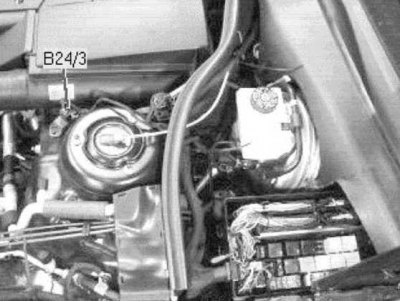

Czujnik przyspieszenia nadwozia lewy przedni B24/3 (komora silnika, lewa)

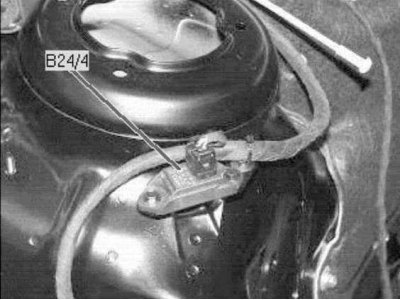

Czujnik przyspieszenia nadwozia, przedni prawy B24/4 (kopuła prawego filaru)

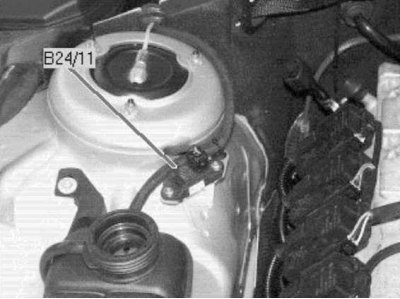

Czujnik przyspieszenia B24/11 (kopuła prawego filaru)

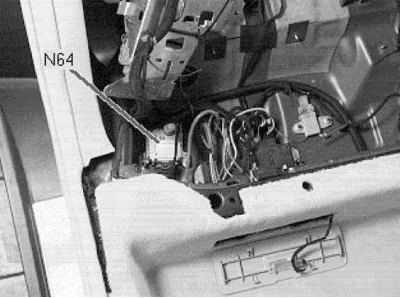

Czujnik antypoślizgowy (pod prawym tylnym siedzeniem)

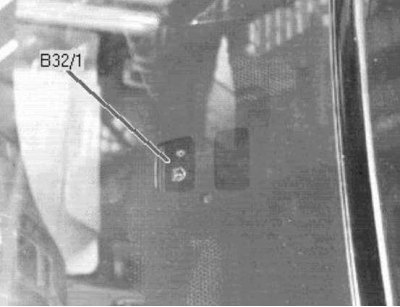

Czujnik aktywacji światła (pośrodku, pod przednią szybą)

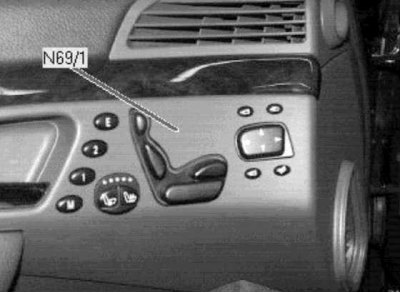

Sterownik lewych przednich drzwi

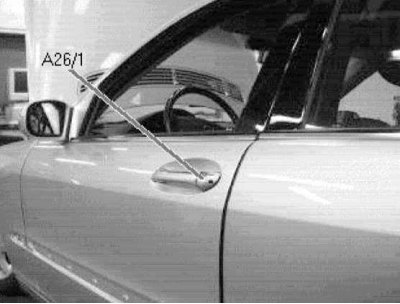

Odbiornik podczerwieni

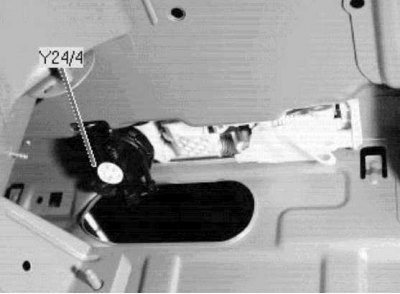

Zawór zwalniający lewy zagłówek (pod tylną szybą lewą)

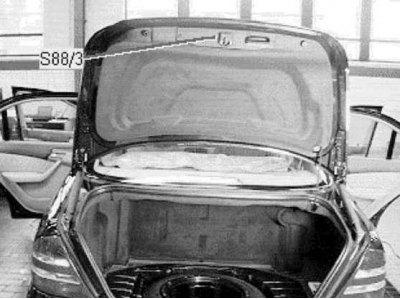

Mikroprzełącznik pokrywy bagażnika

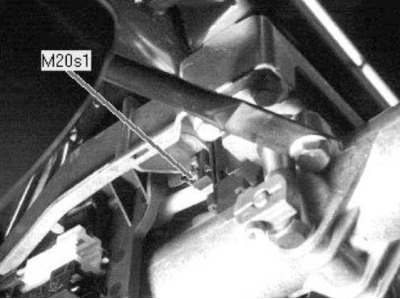

Mikroprzełącznik pochylenia (na kolumnie kierownicy)

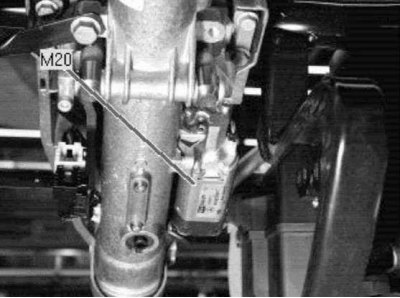

Silnik regulacji kolumny kierownicy
Teleskopowy silnik kolumny kierownicy

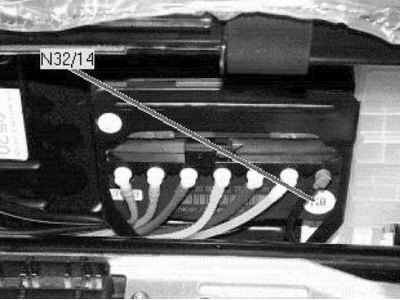

Wielokonturowa jednostka sterująca siedzenia (oparcie siedzenia kierowcy)

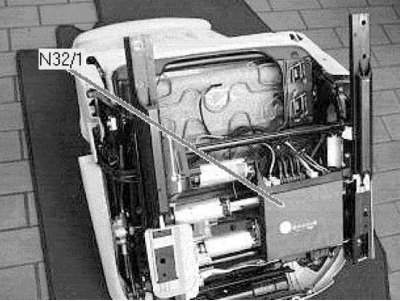

Jednostka sterująca regulacją siedzenia (pod siedzeniem kierowcy)

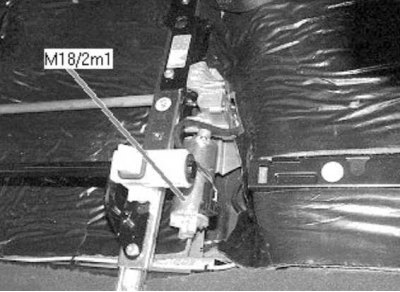

Silnik do przodu i do tyłu siedzenia (pod tylnym siedzeniem)

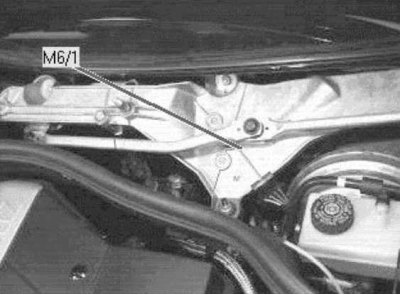

silnik wycieraczek

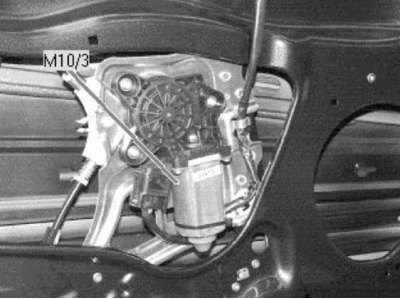

Silnik lewego przedniego okna elektrycznego

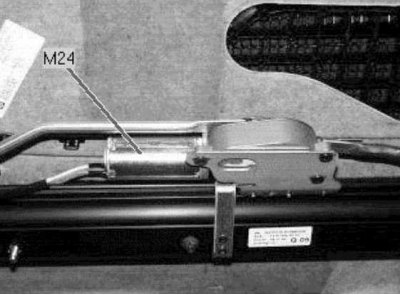

silniczek rolety tylnej szyby (pod tylną szybą, pośrodku)

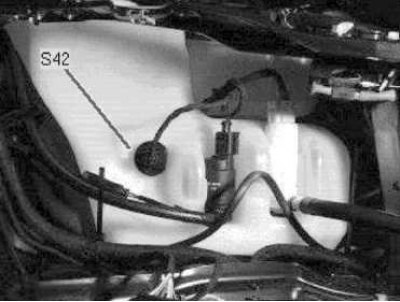

Czujnik poziomu płynu do spryskiwaczy (na zbiorniku)

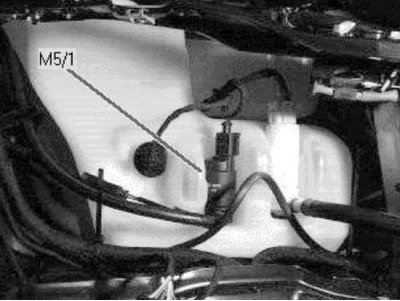

Pompa spryskiwacza (na zbiorniku płynu)

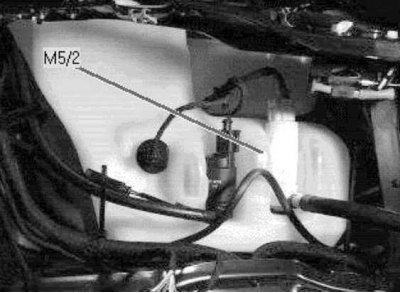

pompa spryskiwaczy reflektorów (na zbiorniku płynu)

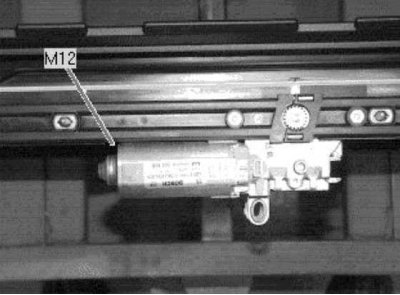

Napęd panelu szyberdachu (dach, przód)
Sygnał dźwiękowy (za zderzakiem, z lewej i prawej strony)

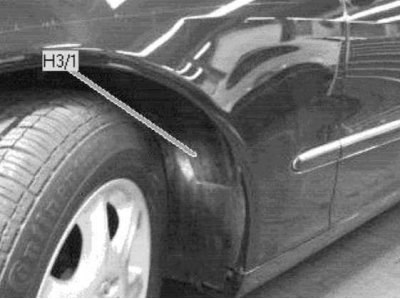

Syrena z własnym zasilaniem (za schowkiem nad lewym przednim kołem)
Rozmieszczenie głównych elementów elektrycznych instalacji elektrycznej nadwozia pokazano na rysunkach.
