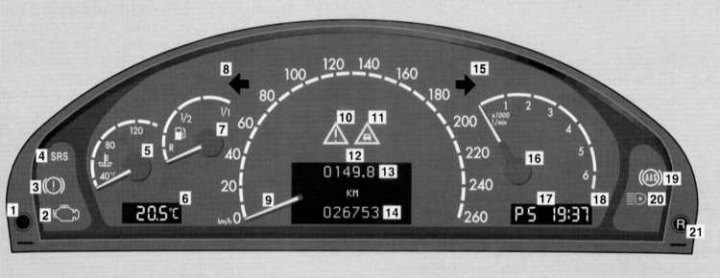

1 — Az eszközök megvilágításának állító fogantyúja
2 — a motor diagnosztikájának ellenőrző lámpája (Fejezet Figyelmeztető és jelzőlámpák, valamint a több információs kijelző üzenetei a regisztrált meghibásodásokról)
3 — a fékrendszer ellenőrző lámpája (Fejezet Figyelmeztető és jelzőlámpák, valamint a több információs kijelző üzenetei a regisztrált meghibásodásokról)
4 — SRS biztonságot biztosító rendszerek ellenőrző lámpája (Supplemental Restraint System) (Fejezet Figyelmeztető és jelzőlámpák, valamint a több információs kijelző üzenetei a regisztrált meghibásodásokról)
5 - Hűtőfolyadék hőmérséklet mérő
6 - Külső hőmérséklet jelző
7 - Üzemanyagszint-jelző, üzemanyagtartalék figyelmeztető lámpa (Fejezet Figyelmeztető és jelzőlámpák, valamint a több információs kijelző üzenetei a regisztrált meghibásodásokról)
8 – A bal oldali iránymutatót tartalmazó ellenőrző lámpa (szakaszt lásd «kombinált kapcsoló» (Fejezet Kapcsolók)
9 - Sebességmérő
10 - Figyelmeztető lámpa az elektronikus kipörgésgátlóhoz (ESP) (Fejezet Figyelmeztető és jelzőlámpák, valamint a több információs kijelző üzenetei a regisztrált meghibásodásokról)
11 - A rendszerrel rendelkező modellek «Distronic» (DTR):
Rendszer figyelmeztető lámpa «Distronic» (Fejezet Figyelmeztető és jelzőlámpák, valamint a több információs kijelző üzenetei a regisztrált meghibásodásokról)
Rendszer nélküli modellek «Distronic» (DTR): Lámpa funkció nélkül. 2-es helyzetbe forgatva világít. Kialszik, ha a motor jár.
12 - Több információs kijelző (Fejezet Többfunkciós kormánykerék, több információs kijelző)
Figyelmeztető rendszer jelzések és hibajelzések
13 - Kilométerszámláló (Fejezet Többfunkciós kormánykerék, több információs kijelző)
14 - Teljes futásteljesítmény számláló (Fejezet Többfunkciós kormánykerék, több információs kijelző)
15 – Ellenőrző lámpa a jobb oldali fordulási index beépítésével (szakaszt lásd «kombinált kapcsoló», fejezet Kapcsolók)
16 - Fordulatszámmérő
17 — a benne foglalt transzfer mutatója (Fejezet Járművezérlő és segédrendszerek)
18 - Digitális időzítő. Digitális időzítő telepítése (szakaszt lásd «Egyedi órabeállítás»)
19 - ABS ellenőrző lámpa (blokkolásgátló rendszer) (Fejezet Figyelmeztető és jelzőlámpák, valamint a több információs kijelző üzenetei a regisztrált meghibásodásokról)
20 - Távolsági fényszóró bekapcsolva (szakaszt lásd «lámpa kapcsoló» és «kombinált kapcsoló»)
21 – R gomb (Visszaállítás), reset gomb
Műszerfal aktiválása
A műszerfal akkor aktiválódik, ha:
- az ajtó kinyitása;
- az R -21- gomb megnyomása a műszerfalon;
- az elektronikus kulcs elfordítása a gyújtáskapcsolóban 1 vagy 2 állásba;
- felkapcsolja a villanyt.
Műszer világítás
A műszerek világítása a megvilágítástól függően automatikusan beáll - világosabbra vagy sötétebbre.
Ha az autó külső világítása be van kapcsolva, a kapcsolók megvilágítása is be van állítva.
Alapvető fényerő-beállítás szürkületben vagy sötétben:
- Nyomja meg röviden a -1- vezérlőgombot - a vezérlőgomb kinyúlik.
- Forgassa el a vezérlőgombot -1- jobbra - a műszer világítása világosabb lesz.
- Forgassa el a vezérlőgombot -1- balra - a műszer világítása elhalványul.
Jegyzet. Nappali fényben a fényerő alapbeállítása nem lehetséges - a fényerő beállítása automatikusan történik.
Hűtőfolyadék hőmérséklet mérő -5-
A korróziógátló adalékokkal ellátott fagyálló megfelelő feltöltésekor a túlnyomásos hűtőrendszerben a hűtőfolyadék forráspontja körülbelül 130°C-on éri el.
Magas külső hőmérséklet esetén és hegyi vezetés közben a hűtőfolyadék hőmérséklete a piros jelzésű szektorig emelkedhet.
Külső hőmérséklet kijelző -6-
Balesetveszély áll fenn!
A fagypont feletti hőmérséklet jelzése nem garancia arra, hogy az út jégmentes legyen – különösen erdei tisztásokon és hidakon.
A hőmérséklet-csökkenés, például a garázs elhagyása után, csak a hidegebb körülményekhez való rövid alkalmazkodás után jelenik meg.
A hőmérséklet-emelkedést időkésleltetés jelzi. Ez biztosítja, hogy amikor a jármű leáll vagy lassan halad, ne jelenjen meg túlzott hőmérséklet a motor hulladékhője miatt.
Jegyzet. A hőmérséklet-kijelző egység a rendszermenüben állítható be «Egyedi telepítés» (Fejezet Többfunkciós kormánykerék, több információs kijelző).
Sebességmérő -9-
Temposztát üzemmódban a memorizált sebességtől a maximális sebességig világítanak a szegmensek.
(Tempostat - lásd a részt Járművezérlő és segédrendszerek).
módban «Distronic» a memorizált sebességzónában egy vagy két szegmens világít.
(Rendszer «Distronic» - lásd a részt Járművezérlő és segédrendszerek).
Ha a rendszer be van kapcsolva «Speedtronic», világítanak a skála elejétől a beállított sebességhatárig tartó szakaszok.
(Rendszer «Speedtronic» - lásd a részt Járművezérlő és segédrendszerek).
Jegyzet. A sebességjelző egység a rendszermenüben állítható be «Egyedi telepítés» (Fejezet Többfunkciós kormánykerék, több információs kijelző).
Kilométerszámláló -13-
A leolvasás visszaállítása 0 km-re:
- Ha a műszerfal nincs aktiválva, aktiválja azt az ebben a részben leírtak szerint.
- Ha a kilométer-számláló nem jelenik meg, nyomja meg többször a többfunkciós kormányon lévő gombot, amíg a jelzés meg nem jelenik (Fejezet Többfunkciós kormánykerék, több információs kijelző).
Nyomja meg az R -21- gombot a műszerfalon.
Fordulatszámmérő -16-
A fordulatszámmérőn lévő piros jelzés a motor fordulatszámának túllépésének tartományát jelzi. Ezt a tartományt alapvetően el kell kerülni - fennáll a motor károsodásának veszélye.
A motor védelme érdekében a piros jelzési tartomány elérésekor az üzemanyag-ellátás megszakad.
