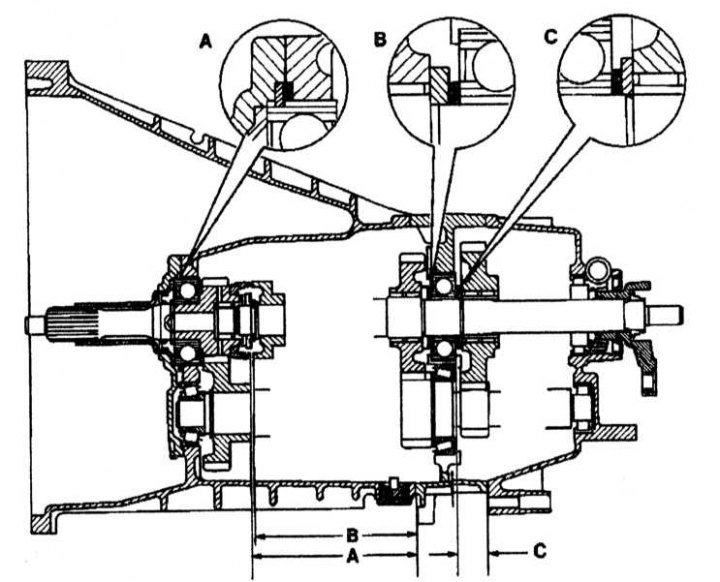

Sebességváltó méretezése
Ellenőrzött méretek:
- Távolság «A» a hajtóműház és a hajtótengely illeszkedő felülete között az 5. sebességi tengelykapcsoló vége (a névleges érték 141,8 mm.
- Távolság «BAN BEN» - a 4/5-ös fokozat szinkronizáló végfelülete és a közbenső forgattyúház illeszkedő felülete között (névleges értéke 140,4 mm).
- Távolság «VAL VEL» - a közbenső forgattyúház illeszkedő felülete és a csapágy belső gyűrűje között.
- Távolság «A» alátétekkel állítható (43a) kardántengely.

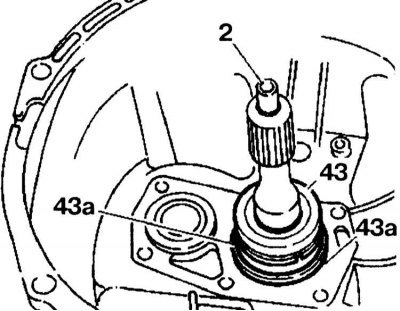

1. Nyomja be a hajtótengelyt (2) golyóscsapággyal együtt (43) a sebességváltó házába, és szerelje fel az első csapot a tömítésekkel.

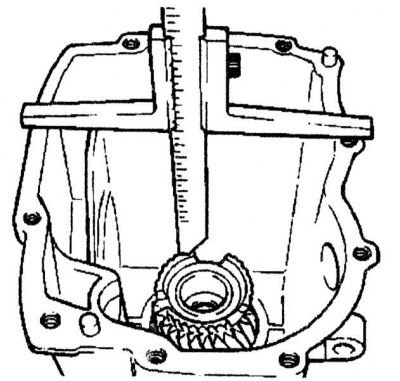

2. Nóniuszos féknyereg segítségével mérje meg a távolságot a sebességváltó házának illeszkedő felületétől a tengelykapcsoló homlokfelületéig. A névleges érték 141,8 mm. A tömítés vastagságának meghatározása:
Névleges érték (141,8 mm) - Mért távolság (141,4 mm) = Tömítés vastagság (0,4 mm).
A tömítések 0,2, 0,3 és 0,9 mm vastagságban kaphatók.

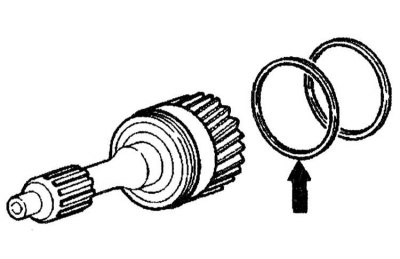

3. Óvatosan szerelje be a golyóscsapágyas hajtótengelyt a sebességváltó házába. 4. Nyomja be a tömítéseket (nyíl) rá a golyóscsapágyra, és egy lyukasztó segítségével nyomja be a hajtótengelyt a sebességváltó házába. Ellenőrizze a névleges távolságot.

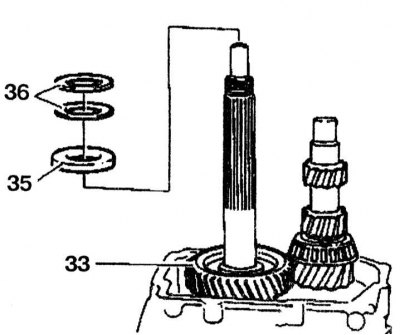

5. Távolság «BAN BEN» tömítések (36) az első súrlódó gyűrűben (35) spirális fogaskerék 2. fokozat (33).

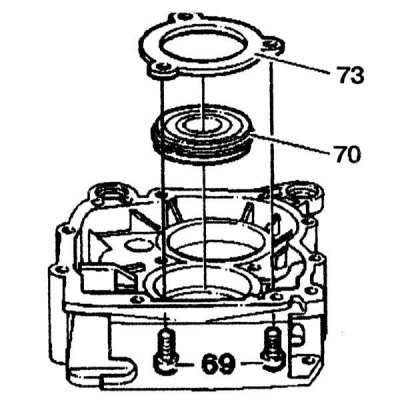

6. Nyomja be a golyóscsapágyat (70) a közbenső házba, és húzza meg a csavarokat (69) rögzítő gyűrűt (73) 30 Nm-ig.

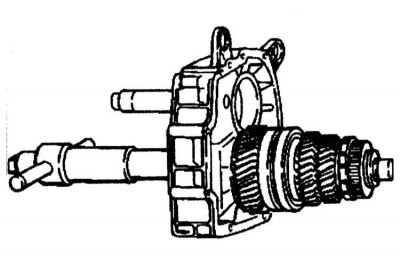

7. Egy prés segítségével helyezze rá a közbenső házat a hajtott tengelyre.

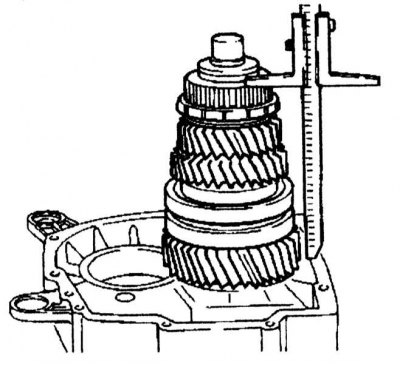

8. Nóniuszos féknyereg segítségével mérje meg a távolságot a 4./5. fokozat szinkronizáló és a közbenső ház csatlakozófelülete között. A névleges érték 140,4 mm. A tömítés vastagságának meghatározása:
Névleges érték (140,4 mm) - Mért távolság (140,1 mm) = Tömítés vastagság (0,3 mm).
A tömítések 0,2, 0,3, 0,5 és 1,4 mm vastagságban kaphatók.

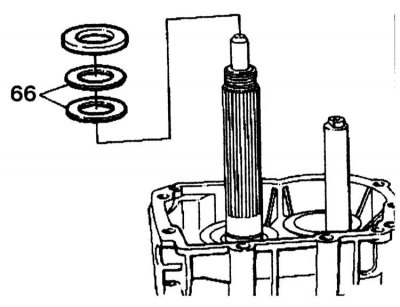

9. Távolítsa el a közbenső lemezt a hajtott tengelyről, és állítsa be a hézagot alátétekkel. 10. Távolság «VAL VEL» alátétekkel állítható (66) a közbenső lemezben lévő golyóscsapágyon.

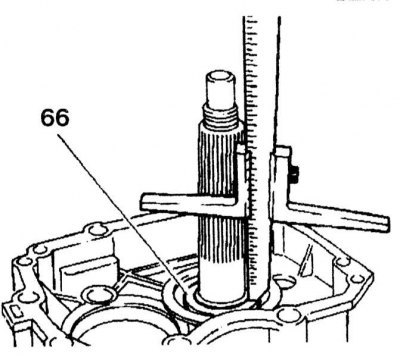

11. Rögzítse a hajtott tengelyt a közbenső lemezzel egy satuba, és egy nóniuszos féknyereg segítségével mérje meg a távolságot a közbenső ház hátsó felületétől a csapágy belső gyűrűjéig. A tömítés vastagságának meghatározása:
Mért távolság (25,9 mm) - Névleges érték (24,3 mm) = Tömítés vastagság (1,6 mm).
0,1, 0,3, 0,5 és 1,4 mm vastag tömítések.
12. Állítsa be a távolságot alátétekkel úgy, hogy azokat a golyóscsapágy és a súrlódó gyűrű közé helyezi.
13. Távolítsa el a közbenső házat és nyomja ki a hajtott tengely golyóscsapágyát.
