Menet- és hajtott fokozatok kézi sebességváltóhoz 0210417 számig
Visszavonás
A sebességváltó hajtó és hajtott fogaskerekei 0210417 sz
2 - hajtótengely; 20 - Meghajtott tengely; 40 - Közbenső tengely; 101, 114, 119 - Csavarok; 102, 103a, 110, 112 - Tömítések; 103 - Tengely; 106 - Ujj; 107 - Reteszelőkar; 108, 118 - hüvely; 109 - Blokkoló laprugó; 111 - Dió; 113 - Blokkcsapágyak; 115 - O-gyűrű; 116 - Borító; 117 - 3./4. sebességváltó kar; 120 - 1/2 sebességváltó kar
1. Távolítsa el a blokkcsapágyat (113).
2. Távolítsa el a váltókart (117) és tengely (103) 1/2 sebességfokozat.
3. Távolítsa el a hajtott tengelyt (20) a sebességváltó házától.
4. Távolítsa el a váltókart (120) és tengely (103) 3/4-es fokozat.
5. Távolítsa el a kart a villával és a 3/4 sebességváltó tengelykapcsolóval.
6. Távolítsa el a közbenső tengelyt (40) a sebességváltó házától.
7. Távolítsa el a hajtótengelyt (2) kúpgörgős csapággyal és 4. fokozat szinkrongyűrűvel.
8. Egy drift segítségével ütögesse ki a közbenső és a bemenő tengely csapágyainak külső gyűrűit a sebességváltó házából.
9. Lazítsa meg az anyát (111), nyomja ki és távolítsa el az ujját (106) reteszelő laprugóval (109), zárókar (107), hüvely (108) és tömítés (110).
Telepítés
1. Szerelje fel a rögzítőkart (107), blokkoló laprugó (109), hüvely (108) és tömítés (110) az ujján (106). Nyomja be a tűt (106) belülről a sebességváltó házán keresztül, és új anyával rögzítse (111).
2. Szerelje be a közbenső tengelyt (40) a sebességváltó házába. 3. Rögzítse a tengelykapcsolót (10) villával (13) és kar (14) a bemeneti tengelyen és a szinkronizálón úgy, hogy a tengelykapcsoló hornya (10) felfelé irányult.
4. Helyezze be a tengelyt (103) 3/4-es fokozatok beépítése a sebességváltó házába. Kenje meg a csavart (101) tömítőanyagot és csavarja be.
5. Helyezze be a kart (117) kapcsolja be a 3/4 fokozatot úgy, hogy az a sebességváltó kar bordáihoz kapcsolódjon. Helyezze be a hüvelyt (118), kenje meg a csavart (119) tömítőanyagot és húzza meg.
6. Helyezze be a hajtótengelyt (20) a sebességváltó házába. 7. Szerelje be a tengelyt (103) 1/2 fokozat beépítése a sebességváltó házába (101), kenje meg tömítőanyaggal, és húzza meg a rögzítőcsavart.
8. Szerelje be a rögzítőkart (117) 3/4 sebességfokozatba úgy, hogy a sebességváltó kar bordáihoz kapcsolódjon. Helyezze be a hüvelyt (118), kenje meg a csavart (119) tömítőanyagot és húzza meg.
9. Helyezze be a zárócsapágyat (113) a sebességváltó házába úgy, hogy az egyik golyó lefelé, az anya felé legyen szerelve.
10. Húzza meg a blokkcsapágyat (113) csavar (114).
Kézi sebességváltó hajtó- és hajtott fokozatai 0210418-tól 6141000-ig
Visszavonás

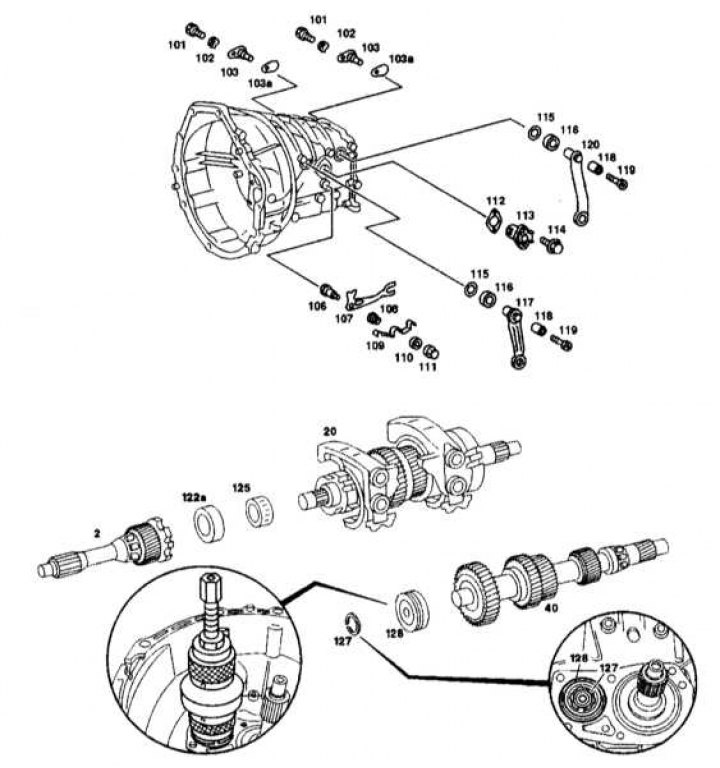

Kézi sebességváltó hajtó- és hajtott fokozatai 0210418-tól 6141000-ig
2 - hajtótengely; 20 - Meghajtott tengely; 40 - Közbenső tengely; 101, 114, 119 - Csavarok; 102, 103a, 110, 112, 122, 123 - Tömítések; 106 - Ujj; 107 - Reteszelőkar; 108, 118 - hüvely; 109 - Blokkoló laprugó; 111 - Dió; 113 - Blokkcsapágyak; 115 - O-gyűrű; 116 - Borító; 117 - 3. / 4. sebességváltó kar; 120 - 1. / 2. sebességváltó kar; 121 - Rugó; 124 - Nyomócsapágy; 125 - Tűcsapágy; 126 - Lemez; 127 - Rögzítőgyűrű; 128 - Golyóscsapágy
1. Távolítsa el a blokkcsapágyat (113).
2. Távolítsa el a váltókart (117) és tengely (103) 1/2 sebességfokozat.
3. Távolítsa el a hajtott tengelyt (20) a sebességváltó házától.
4. Távolítsa el a váltókart (120) és tengely (103) 3/4-es fokozat.
5. Távolítsa el a közbenső tengelyt (40) a sebességváltó házától.
6. Távolítsa el a hajtótengelyt (2) kúpgörgős csapággyal és 4. fokozat szinkrongyűrűvel.
7. Távolítsa el a tűcsapágyat (125) és lemez (126) a hajtótengelytől (2).
8. Távolítsa el a tűcsapágyat (125), nyomócsapágy (124), tömítések (122), (123) és tavasz (121) a hajtótengelytől.
9. Egy lyukasztó segítségével távolítsa el a csapágy külső gyűrűjét a közbenső és hajtótengelyekről.
10. Lazítsa meg az anyát (111), nyomja ki és távolítsa el az ujját (106) zárlaprugóval (109), zárókar (107), hüvely (108) és tömítés (110).
Telepítés

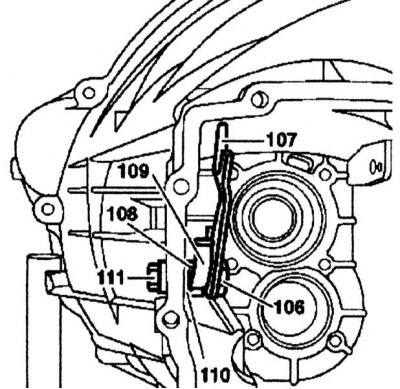

1. Szerelje fel a rögzítőkart (107), blokkoló laprugó (109), hüvely (108) és tömítés (110) az ujján (106). Nyomja be a tűt (106) belülről a sebességváltó házán keresztül, és új anyával rögzítse (111).
2. Egy sodrással óvatosan ütögesse be a csapágy külső gyűrűjét, amíg az körülbelül 2 mm-rel ki nem nyúlik (közbenső tengelyhez) és 6 mm (hajtótengelyhez).
3. Helyezze be a hajtótengelyt (2) kúpgörgős csapággyal és szinkronizálóval a 4. fokozat bekapcsolásához a sebességváltó házában.

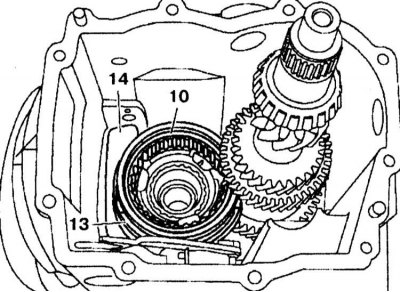

4. Szerelje be a közbenső tengelyt (40) a sebességváltó házába 5. Rögzítse a tengelykapcsolót (10) villával (13) és kar (14) a bemeneti tengelyen és a szinkronizálón úgy, hogy a tengelykapcsoló hornya (10) felfelé irányult.

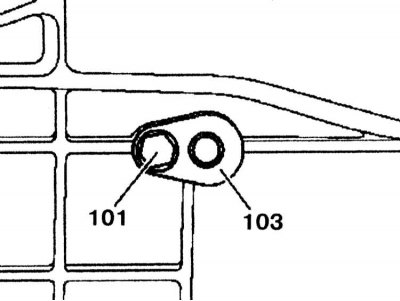

6. Helyezze be a tengelyt (103) 3/4-es fokozatok beépítése a sebességváltó házába. Kenje meg a csavart (101) tömítőanyagot és csavarja be.

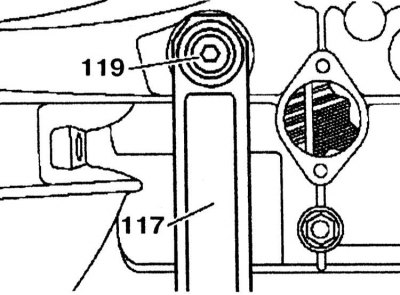

7. Helyezze be a kart (117) kapcsolja be a 3/4 fokozatot úgy, hogy az a sebességváltó kar bordáihoz kapcsolódjon. Helyezze be a hüvelyt (118), kenje meg a csavart (119) tömítőanyagot és húzza meg.
8. Helyezzen be hajtott ökröt (20) a sebességváltó házába.
9. Szerelje be a tengelyt (103) 1/2 sebességfokozatot a sebességváltó házába, kenje meg tömítőanyaggal, és húzza meg a rögzítőcsavart (101).

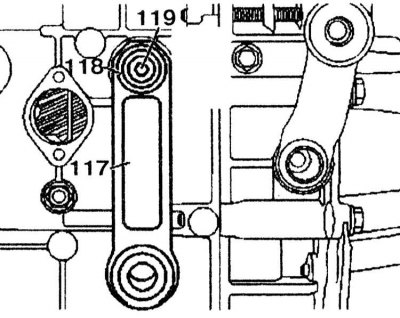

10. Szerelje fel a rögzítőkart (117) 3/4 sebességfokozatba úgy, hogy a sebességváltó kar bordáihoz kapcsolódjon. Helyezze be a hüvelyt (118), kenje meg a csavart (119) tömítőanyagot és húzza meg.

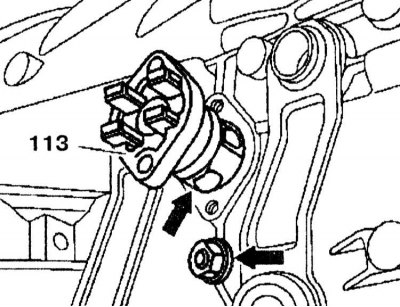

11. Helyezze be a zárócsapágyat (113) a sebességváltó házába úgy, hogy az egyik golyó lefelé, az anya felé legyen szerelve.

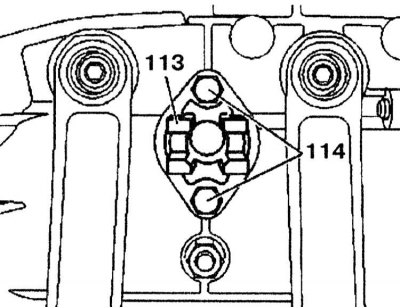

12. Húzza meg a blokkcsapágyat (113) csavarok (114).
Kézi sebességváltó hajtó- és hajtott fokozatai 6141001 sz
Visszavonás

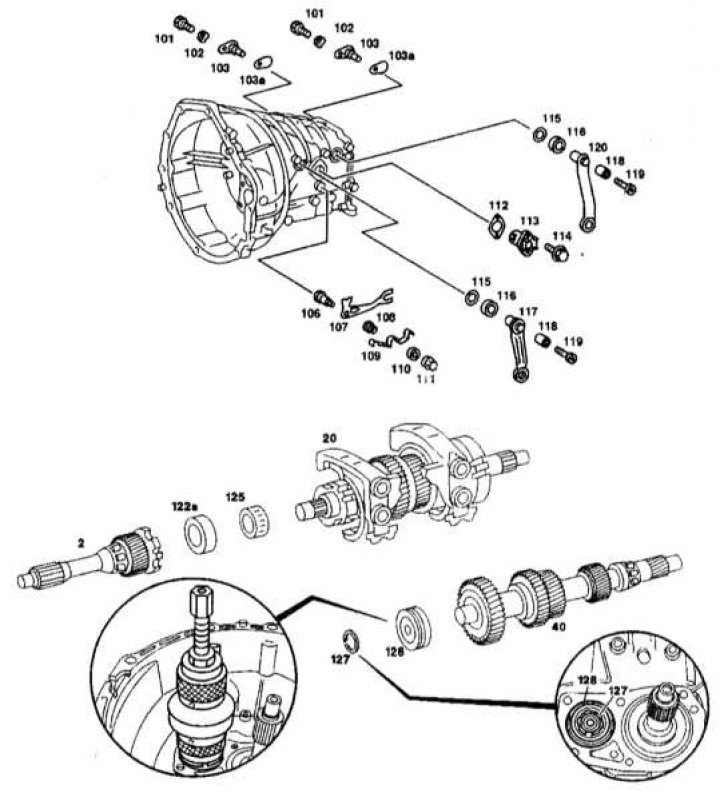

Kézi sebességváltó hajtó- és hajtott fokozatai 6141001 sz
1a, 128 - Golyóscsapágyak; 1b, 127 - Rögzítőgyűrűk; 2 - hajtótengely; 20 - Meghajtott tengely; 40 - Közbenső tengely; 101, 114, 119 - Csavarok; 102, 103a, 110, 112, 122, 123 - Tömítések; 103 - Tengely; 106 - Ujj; 107 - Reteszelőkar; 108, 118 - Perselyek; 109 - Blokkoló laprugó; 111 - Dió; 113 - Blokkcsapágyak; 115 - O-gyűrű; 116 - Borító; 117 - 3. / 4. sebességváltó kar; 120 - 1. / 2. sebességváltó kar; 121 - Rugó; 122a - hüvely; 125 - Tűcsapágy; 127 - Rögzítőgyűrű; 128 - Golyóscsapágy
1. Távolítsa el a blokkcsapágyat (113).
2. Távolítsa el a váltókart (117) és tengely (103) 1/2 sebességfokozat.
3. Távolítsa el a rögzítőgyűrűt (127) golyóscsapágy (128) közbenső tengely (40).
4. Távolítsa el az első golyóscsapágyat (128) közbenső aknából (40).
5. Távolítsa el a hajtott tengelyt (20) a sebességváltó házától.
6. Távolítsa el a váltókart (120) és tengely (103) 3/4-es fokozat.
7. Távolítsa el a kart a villával és a 3/4 sebességváltó tengelykapcsolóval.
8. Távolítsa el a közbenső tengelyt (40) a sebességváltó házától.
9. Távolítsa el a hajtótengelyt (2) a sebességváltó házától.
10. Távolítsa el a tűcsapágyat (125) és hüvely (122a) a hajtótengelytől (2).
11. Lazítsa meg az anyát (111) és távolítsa el az ujját (106) reteszelő laprugóval (109), zárókar (107), hüvely (108) és tömítés (110).
Telepítés
1. Szerelje fel a rögzítőkart (107), blokkoló laprugó (109), hüvely (108) és tömítés (110) az ujján (106). Nyomja be a tűt (106) belülről a sebességváltó házán keresztül, és új anyával rögzítse (111).

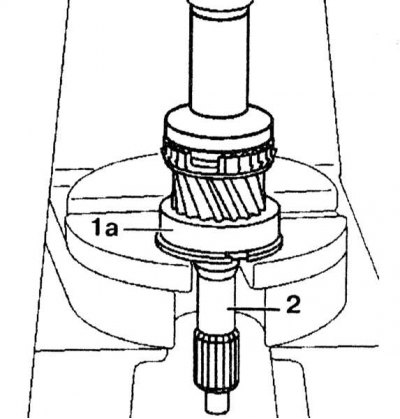

2. Rögzítse a tűcsapágyat (125) és hüvely (122a) a hajtótengelyen (2). 3. Nyomja rá a hajtótengelyre (2) golyóscsapágy (1a), szerelje fel a rögzítőgyűrűt (1b) és szerelje fel a hajtótengelyt (2) a sebességváltó házába.
4. Szerelje be a közbenső tengelyt (40) a sebességváltó házába.
5. Rögzítse a csatlakozót (10) villával (13) és kar (14) a bemeneti tengelyen és a szinkronizálón úgy, hogy a tengelykapcsoló hornya (10) felfelé irányult.
6. Helyezze be a tengelyt (103) 3/4-es fokozatok beépítése a sebességváltó házába. Kenje meg a csavart (101) tömítőanyagot és csavarja be.
7. Helyezze be a kart (117) kapcsolja be a 3/4 fokozatot úgy, hogy az a sebességváltó kar bordáihoz kapcsolódjon. Helyezze be a hüvelyt (118), kenje meg a csavart (119) tömítőanyagot és húzza meg.
8. Helyezze be a hajtótengelyt (20) a sebességváltó házába.

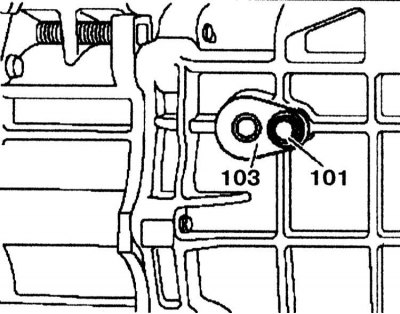

9. Szerelje be a tengelyt (103) 1/2 sebességfokozat bekapcsolása a sebességváltó házában. Kenje meg a csavart (101) tömítőanyagot és csavarja be.
10. Szerelje fel a rögzítőkart (117) 3/4 sebességfokozatba úgy, hogy a sebességváltó kar bordáihoz kapcsolódjon. Helyezze be a hüvelyt (118), kenje meg a csavart (119) tömítőanyagot és húzza meg.

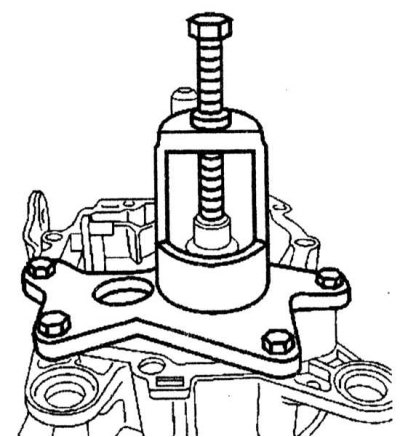

11. Csavarja rá a 124 589 0931 00 számot a közbenső házra, és rögzítse csavarokkal a közbenső tengelyt.

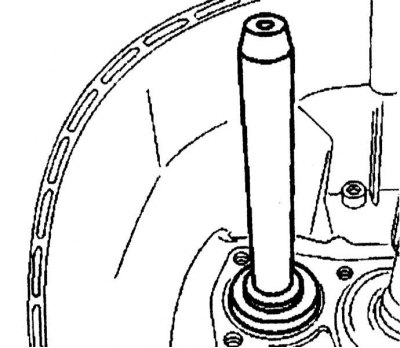

12. Nyomja be a golyóscsapágyat (128) a 124 589 00 15 00 prés segítségével a közbenső tengely csapágyülésébe. Tolja vissza a 124 589 09 31 00 préscsavarokat a közbenső tengelyen kb. 2 cm-rel (128) a sebességváltó házába.

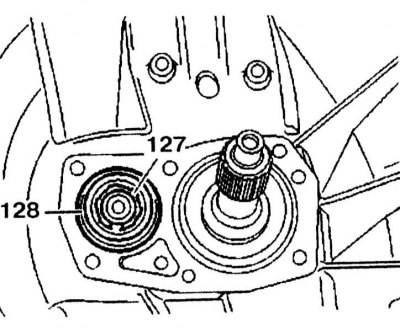

13. Szerelje be a rögzítőgyűrűt (127).
14. Helyezze be a zárócsapágyat (113) a sebességváltó házába úgy, hogy az egyik golyó lefelé, az anya felé legyen szerelve.
15. Húzza meg a blokkcsapágyat (113) csavarok (114).
