Differenciálmű automatikus zárral
A - Súrlódó tárcsablokk hajtott fogaskerékkel, 185 mm átmérőjű
B - Súrlódó tárcsák blokkja hajtott fogaskerékkel, 210 mm átmérőjű
Szétszerelés

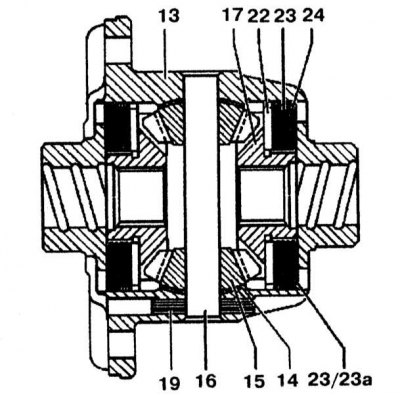

Lyukasztó segítségével távolítsa el a görgőcsapot (19) és differenciálcsap (16) a differenciálmű házától (13)
14 - Gömb alakú alátét; 15 - Műholdak; 17 - Fogaskerekek hajtótengelyekhez; 22 - Súrlódó tárcsa egyik oldalán béléssel; 23, 23a - Súrlódó tárcsák párna nélkül; 24 - Súrlódó tárcsák mindkét oldalon párnákkal

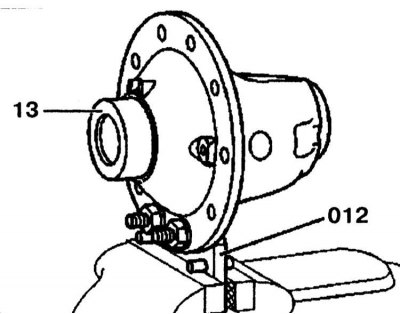

1. Rögzítse a differenciálmű házát (13).
2. Távolítsa el a görgőcsapot (19) és differenciálcsap (16) a differenciálműházból való drift segítségével (13).

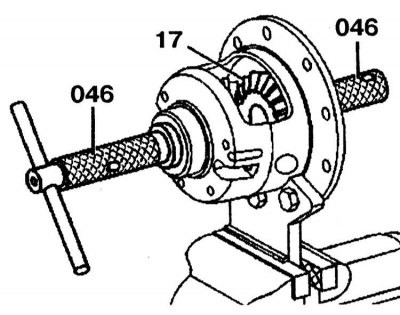

3. Telepítse a drifteket (046) a hajtótengelyek hajtó fogaskerekeiben (17).

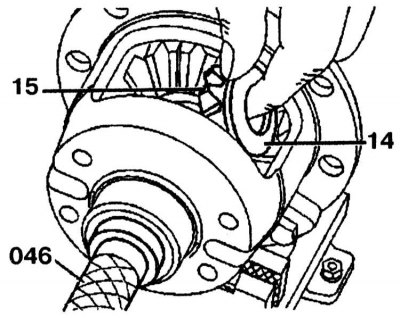

4. Fordítsa el a műholdakat (15) gömb alakú alátétekkel (14) a lyuk felé, és távolítsa el őket.

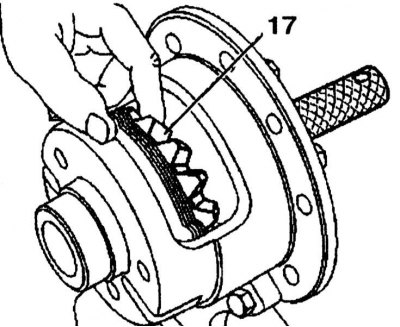

5. Először távolítsa el a hajtótengely jobb oldali meghajtó fogaskerekét (17) (beépített helyzetben látható) súrlódó tárcsákkal.

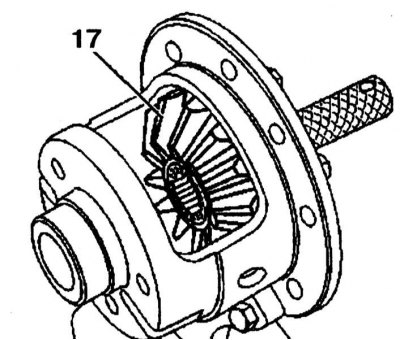

6. Távolítsa el a bal oldali hajtótengely fogaskerekét (17) (hajtott fogaskerék oldal) súrlódó tárcsákkal.
Szerelés

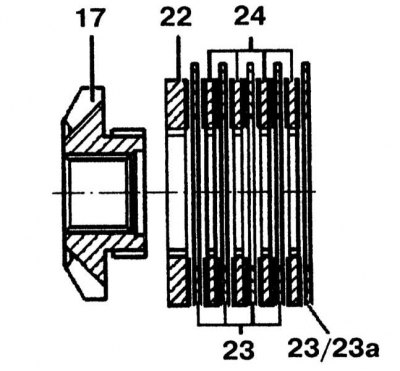

Szerelje fel a súrlódó tárcsákat a megfelelő sorrendben a hajtótengely mindkét hajtófogaskerekére (17)
17 - Hajtótengely hajtómű; 22 - Súrlódó tárcsa egyik oldalán béléssel; 23, 23a - Súrlódó tárcsák párna nélkül; 24 - Súrlódó tárcsák mindkét oldalon párnákkal

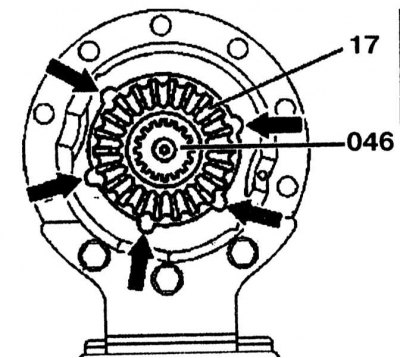

1. Szerelje fel a súrlódó tárcsákat a megfelelő sorrendben a hajtótengely mindkét hajtófogaskerekére (17) és alaposan kenje meg a súrlódó tárcsákat (22) és (24) univerzális hipoid sebességváltó folyadék. 2. Először szerelje fel a hajtótengely bal oldali meghajtó fogaskerekét (hajtott fogaskerék oldal) súrlódó tárcsákkal, majd szerelje be a hajtótengely jobb hajtóművét (17) súrlódó tárcsákkal és szereljen be egy lyukasztót (046) ügyelve arra, hogy a bélés nélküli súrlódó tárcsák fülekkel rendelkeznek.

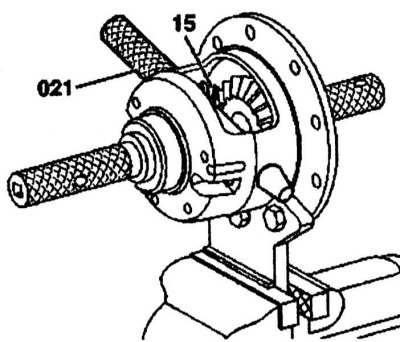

3. Telepítse a műholdakat (15) gömb alakú alátétekkel (14), ütést használva (046), csavarja be őket, amíg be nem illeszkednek a differenciálmű házába.
4. Szerelje be a differenciálcsapot a műholdakba és a gömbalátétekbe.
5. Ellenőrizze a differenciálmű súrlódási nyomatékát. 80-160 Nm legyen.

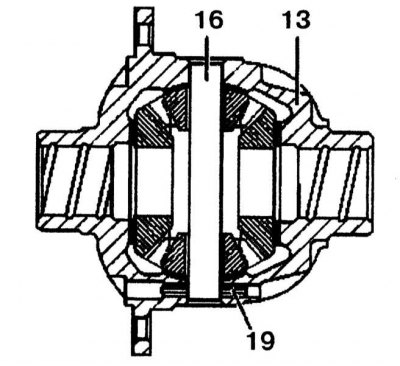

6. Szerelje be a differenciálcsapot (16) és görgős ujj (19).
7. Távolítsa el a differenciálművet a saturól.
