Visszavonás

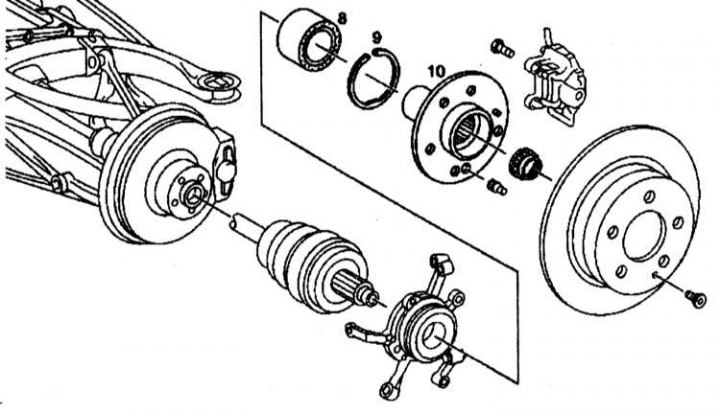

A hajtótengely karima és szögletes érintkező golyóscsapágy
1. Távolítsa el a hajtótengelyt.
2. Távolítsa el a féktárcsát.
3. Távolítsa el a rögzítőfékbetéteket.
4. Távolítsa el a hajtótengely karimáját (10) (felszerelt keréktartóval).
5. Távolítsa el a rögzítőgyűrűt (9).
6. Távolítsa el a ferde érintkező golyóscsapágyat (8) a kerékcsapágytól.
7. Távolítsa el a csapágy belső gyűrűjét a hajtótengely karimájából.
Vizsgálat
Ellenőrizze a karima axiális és radiális kifutását (10) kardántengely. A karima axiális játékának megengedett legnagyobb értéke 0,03 mm, a sugárirányú kifutás szintén 0,03 mm.
Telepítés
A beszerelés az eltávolítással fordított sorrendben történik.
Hajtótengely karima
Visszavonás

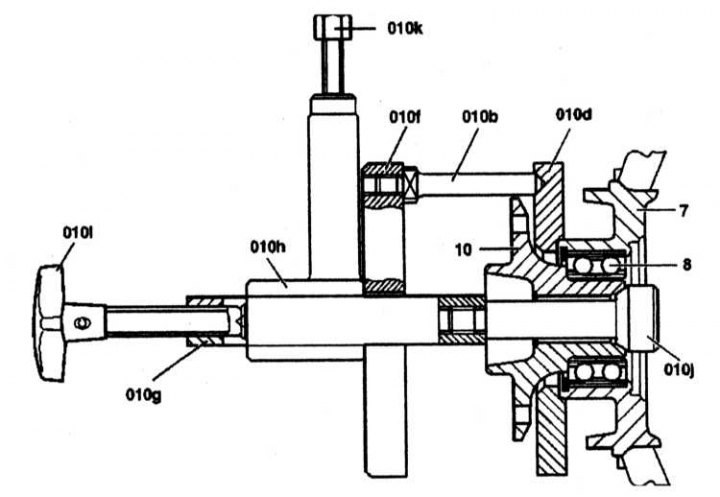

A hajtótengely karimájának eltávolítása
1. Helyezze be a menetes csavart (010j) a karimába (10) kívül, és csavarja rá a tartóra (010g).
2. Szerelje fel az alaplapot (010d) a keréktartón.
3. Szerelje fel a nyomólapot (010f) szorítócsavarral (010b) át a konzolon, és helyezze vissza az alaplapra (010d).
4. Szerelje be a hidraulikus prést (010h) nyomópárna között (010f) és zárójelben (010g). Lazítsa meg a rögzítőcsavart (010k) hidraulikus préssel, majd csavarral (010i) tartsa addig, amíg meg nem érinti a hidraulikus prés nyomóhengerét.
5. Csavarja be a szorítócsavart (010k) hidraulikus nyomás (maximális nyomaték 40 Nm) amíg el nem távolítják a hajtótengely karimáját).

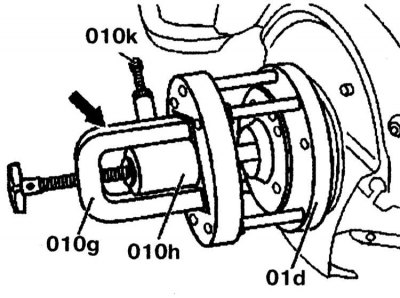

6. Üsd meg kalapáccsal a tartót (nyíl).

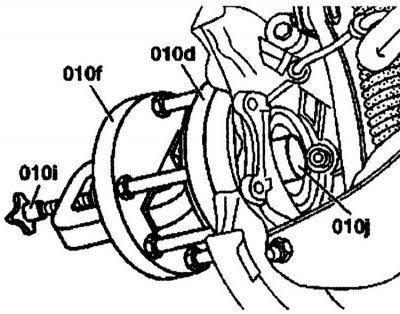

7. Ha ez nem elég, távolítsa el a csavart (010i) a tartóból.
Telepítés

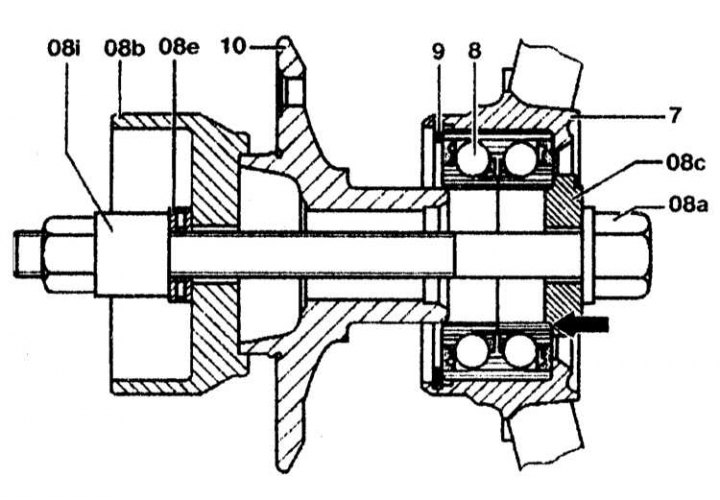

A hajtótengely karimájának felszerelése
7 - Keréktámasz
8 - Kétsoros ferde érintkező golyóscsapágy
szerelje fel a karimát (10) kétsoros szögérintkező golyóscsapágyon (8), a telepítőeszköz segítségével (08a) - (08s), (08e) - (08i). Győződjön meg arról, hogy a kis nyomólemez (08s) megfelelően felszerelve a csapágy belső gyűrűjére (nyíl).
Kétsoros, ferde érintkező golyóscsapágy

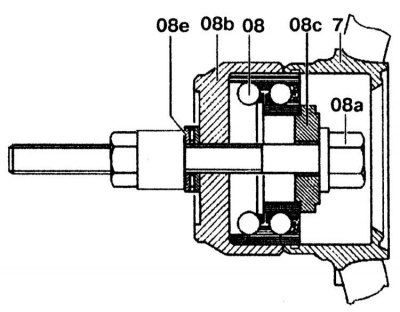

Kétsoros szögletes érintkező golyóscsapágy eltávolítása
7 - Keréktámasz; 08 - Kétsoros ferde érintkező golyóscsapágy; 08a - Csavar anyával; 08b - Lehúzó; 08s - Nyomóalátét (kicsi)

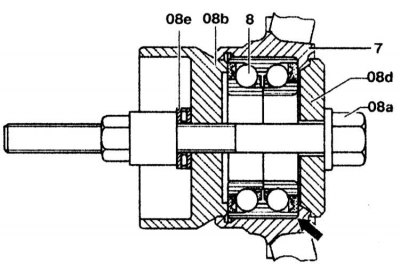

Kétsoros szögérintkezős golyóscsapágy felszerelése
7 - Keréktámasz; 8 - Kétsoros ferde érintkező golyóscsapágy; 08a - Csavar anyával; 08b - Lehúzó; 08s - Nyomóalátét (kicsi); 08e - Nyomócsapágy
