Jegyzet. lásd még a szakaszt Időzítő hajtás - általános információk, alkatrészek karbantartása.

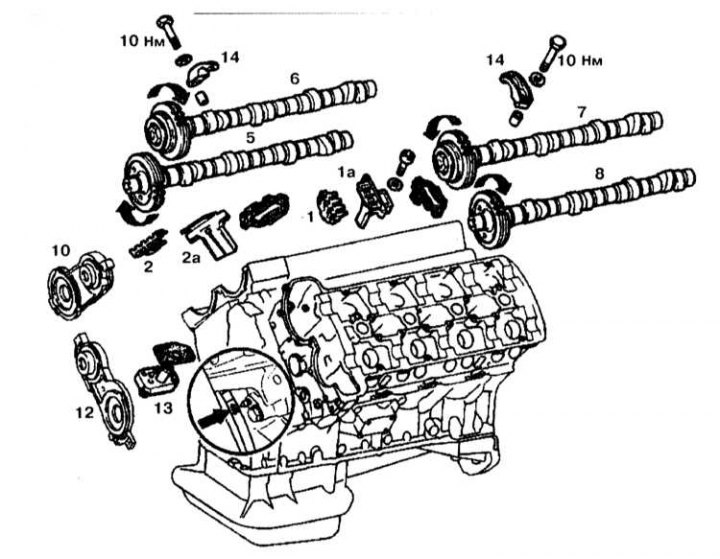

A vezérműtengelyek elhelyezkedése
1, 1a, 2, 2a - Felső csúszókarok; 5, 6, 7, 8 - Vezérműtengelyek; 10, 12 - Borítók; 13 - Láncfeszítő; 14 - Vezérműtengely csapágyfedele
A vezérműtengelyek méretei megadva vannak Műszaki adatok.

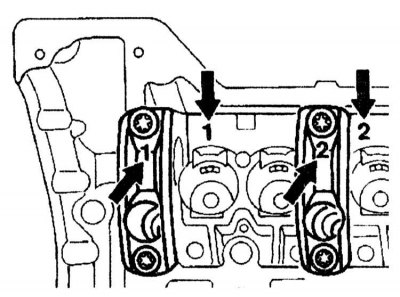

A vezérműtengely burkolatok sorszámozása a jobb kipufogó vezérműtengely első burkolatától kezdve. A számok a hengerfejekre vannak nyomva. A csapágyfedeleket ugyanabban a helyzetben kell felszerelni.
Visszavonás
1. Állítsa az első henger dugattyúját 45°-kal a TDC előtti helyzetbe.
2. Távolítsa el a felső elülső fedelet.
3. Jelölje be a vezérműlánc relatív helyzetét a vezérműtengely lánckerekeihez képest.
4. Távolítsa el a vezérműlánc-feszítőt.
5. Távolítsa el a felső csúszókarokat.

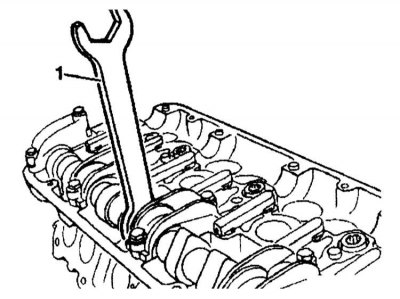

6. Távolítsa el a vezérműláncot a vezérműtengely lánckerekeiről. Forgassa el a vezérműtengelyeket kulccsal (1) hogy a bütykök ne nyomják a hidraulikus emelőket (lásd ellenállni. ábra). Forgassa el a jobb kipufogót és a jobb bemeneti lánckereket körülbelül 6 foggal a motor forgási irányába. Forgassa el a bal oldali szívó lánckereket körülbelül 10 foggal a motor forgási irányával ellentétes irányba. Forgassa el a bal kipufogó lánckereket körülbelül 14 foggal a motor forgási irányába.
7. Sorosan lazítsa meg a vezérműtengely csapágyfedeleit, hogy elkerülje az egyoldalú vezérműtengely-feszültségeket.
8. Távolítsa el a csapágyfedeleket és a vezérműtengelyeket a lánckerekekkel és a beállítókkal együtt.
Telepítés

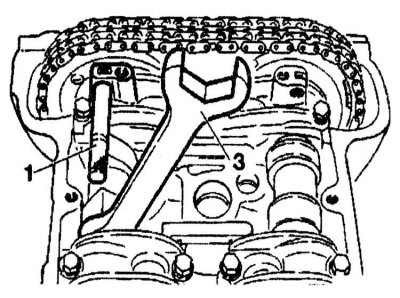

Kihajtás a jobb oldali vezérműtengely vezérlési helyzetébe
1 - Rögzítőrudak
3 - Kulcs
1. Kenje meg a hidraulikus emelőket és a vezérműtengely csapágycsapjait.
2. Szerelje fel a bal oldali szívó- és kipufogó vezérműtengelyeket vezérműlánccal a lánckerekekre, de feszítés nélkül.
3. Kenje meg olajjal a csapágyfedeleket, szerelje be és húzza meg a rögzítőcsavarokat 10 Nm nyomatékkal. 4. Forgassa el a vezérműtengelyt egy villáskulccsal (3) és ellenőrizze a forgás könnyűségét.
5. Forgassa el a bal kipufogó vezérműtengelyt egy villáskulccsal (3) a vezérlőállásba. Állítsa a vezérműláncot az előzőleg megjelölt helyzetbe, miután a vezérműtengelyt rúddal blokkolta (1).
6. Forgassa el a bal oldali szívó vezérműtengelyt egy villáskulccsal (3) a vezérlőállásba. Állítsa a vezérműláncot az előzőleg megjelölt helyzetbe, miután a vezérműtengelyt rúddal blokkolta (1). A vezérműtengely a helyén van «hátralék».
7. Szerelje fel a jobb oldali szívó- és kipufogó vezérműtengelyeket a vezérműlánccal a lánckerekekre, de feszültség nélkül.
8. Kenje meg olajjal a csapágyfedeleket, szerelje be és húzza meg a rögzítőcsavarokat 12 Nm nyomatékkal. 9. Forgassa el a vezérműtengelyeket, és ellenőrizze a forgás könnyűségét.
10. Állítsa a jobb oldali bemeneti vezérműtengelyt vezérlőállásba. Állítsa a vezérműláncot az előzőleg megjelölt helyzetbe, miután a vezérműtengelyt rúddal blokkolta (1). A vezérműtengely a helyén van «hátralék».

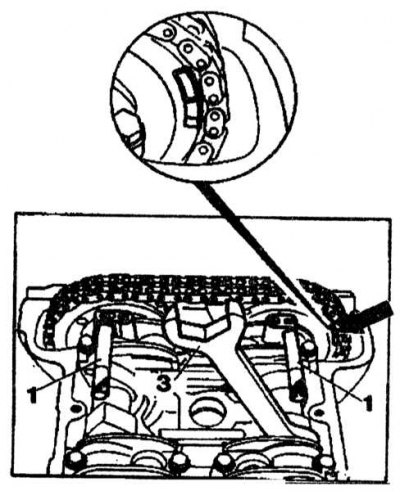

11. Állítsa be a jobb oldali végső vezérműtengelyt vezérlőhelyzetbe. Állítsa a vezérműláncot az előzőleg megjelölt helyzetbe, miután a vezérműtengelyt rúddal blokkolta (1).
12. A további beépítés megrendelésben történik, az eltávolításhoz való visszatérés.
13. Ellenőrizze a vezérműtengelyek vezérlési helyzetét.
