M119.97 sorozatú motor rögzítőcsapággyal

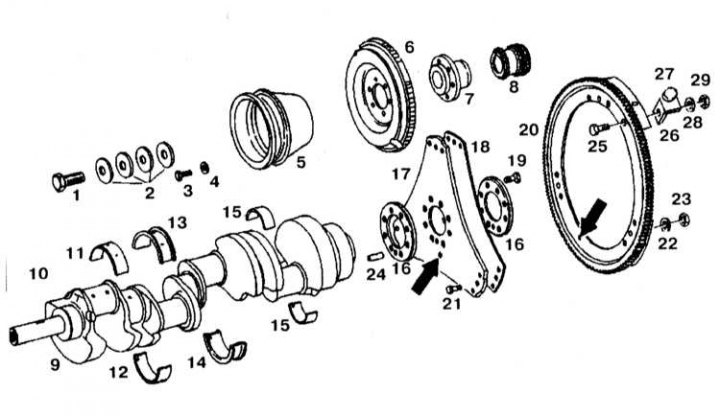

A főtengely beépítési részletei a beépítő csapággyal
1, 3, 19, 21, 25 - Csavar; 2, 28 - Tömítések; 4, 22 - Gravírozó; 5 - Főtengely szíjtárcsa; 6 - Torziós rezgéscsillapító; 7 - Hub; 8 - Főtengely lánckerék; 9 - Főtengely; 10 - Kulcs; 11 - Felső fő csapágyház; 12 - Alsó fő csapágyház; 13 - Felső rögzítő csapágy (betét) olajlyukkal; 14 - Alsó beépítési csapágy (betét); 15 - A hajtórúd csapágyának felső héja; 16 - tárcsa 4,5 mm; 17 - 1,5 mm vastag és 296 mm átmérőjű vezetőtárcsa; 18 - Vezetőtárcsa 1 mm vastag és 287 mm átmérőjű; 20 - Lendkerék fogaskerék; 23, 29 - Dió; 24 - Ujj; 26 - Konzol; 27 - Mágnes
A forgattyús tengely beépítési részletei a beépítési csapággyal a Ref. illusztrációk. A főtengely méretkarakterisztikája az alábbiakban található Műszaki adatok.
A fő csapágyházak kijelölése és a főtengely felszerelése

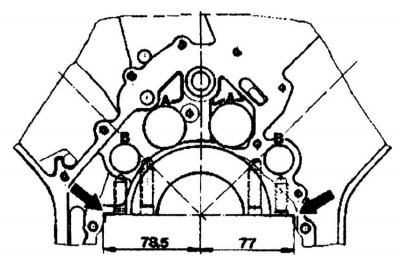

1. A radikális csapágyak fedeleinek kialakítása a jelölések betartásával és az első óta. A hengerblokk rögzítési felülete aszimmetrikus, a főtengely burkolatok csak egy pozícióban szerelhetők fel.
2. Kenje meg a menetes részt és az anyák érintkezési felületeit, és húzza meg őket 50 Nm nyomatékkal.
3. Kenje meg a menetes részt és az M10x40 oldalcsavarok érintkezési felületeit, szerelje be tömítésekkel és húzza meg 50 Nm nyomatékkal.

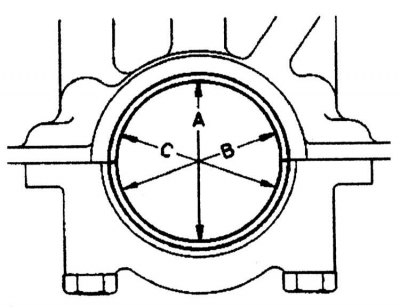

4. Mérje meg a csapágy fő furatát A, B és C irányban két szinten (kúpos). Ha a furat átmérője nagyobb a megengedettnél vagy elkeskenyedik, szereljen fel egy lemezt a burkolat illeszkedő felületére (Max. 0,02 mm-ig).

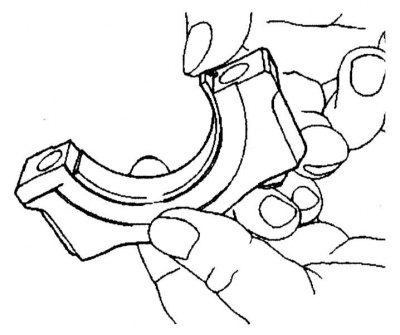

5. Illessze be az alsó laza lapot és alakítsa ki a radikális csapágy fedelét. Húzza meg az anyákat és az oldalsó csavarokat 50 Nm nyomatékkal.

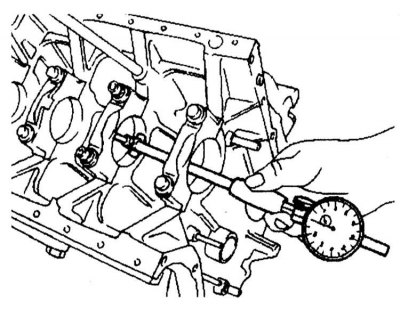

6. Mérje meg a furatok átmérőjét, és írja le.

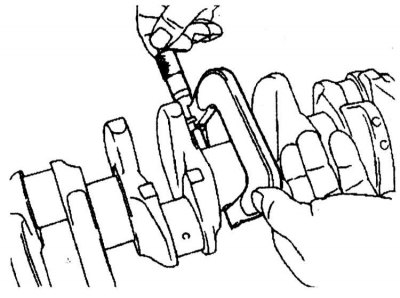

7. Mérje meg a fő csapok átmérőjét, és határozza meg a főtengely csapágyainak radiális hézagát. A szükséges radiális hézag elérése a perselyek cseréjével érhető el.

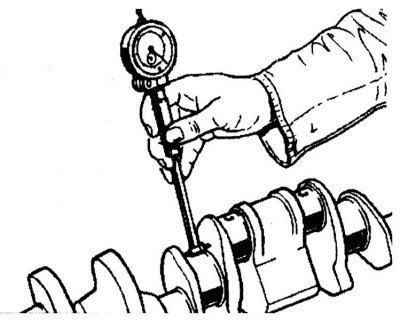

8. Mérje meg a fő csapágycsap szélességét. Határozza meg a főtengely axiális hézagát. A javítóbetéteket túlméretesen szállítjuk.
9. Kenje meg a betéteket és a főtengelyt motorolajjal, és szerelje be a főtengelyt.
Figyelem! Az olajcsatornás betétek felülről kerülnek beépítésre!

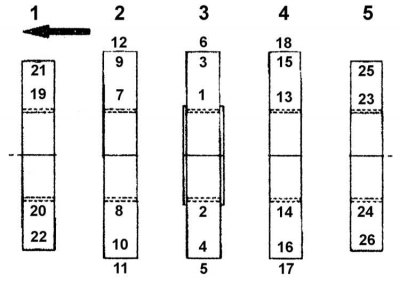

10. Húzza meg a fő csapágyfedeleket az ábrán látható sorrendben.
11. Mérje meg a főtengely végjátékát.

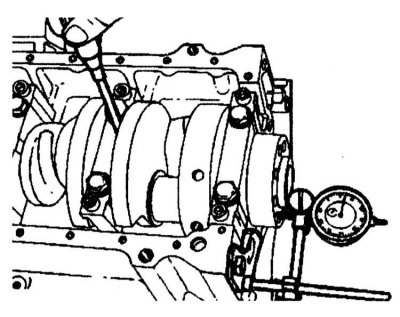

12. Forgassa el kézzel a forgattyús tengelyt, és ellenőrizze a forgása könnyűségét.
A hajtórúd csapágyhéjak megnevezése és beépítése

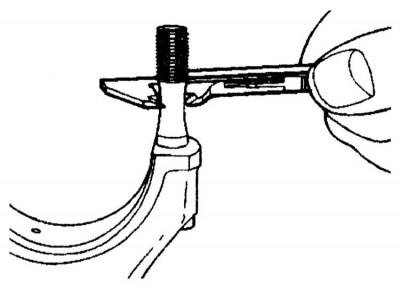

1. Ellenőrizze a hajtórúd csavarjait.
2. Helyezze be a hajtórúd csapágyházait, szerelje fel a hajtórúd kupakjait héjakkal és húzza meg az anyákat vagy csavarokat 35 Nm nyomatékkal.
3. Mérje meg a forgattyús csap furatának átmérőjét, és írja le.
4. Mérje meg a hajtórúd csapjának szélességét és határozza meg a hajtórúd csapágyainak sugárirányú hézagát.
5. Kenje meg a betéteket, a főtengelyt, a dugattyúkat és a hengereket impellens olajjal. Szerelje be a dugattyúkat és az összekötő rudakat.

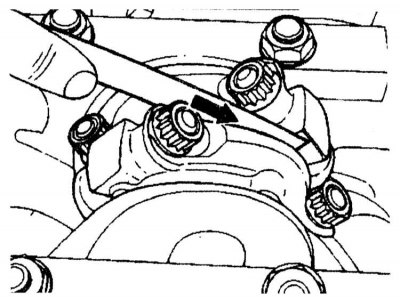

6. Húzza meg a hajtórúdsapkák anyáit és csavarjait. 7. Mérje meg a hajtórudak végjátékát.
M119.97/98 sorozatú motorok tolóerő-félgyűrűkkel

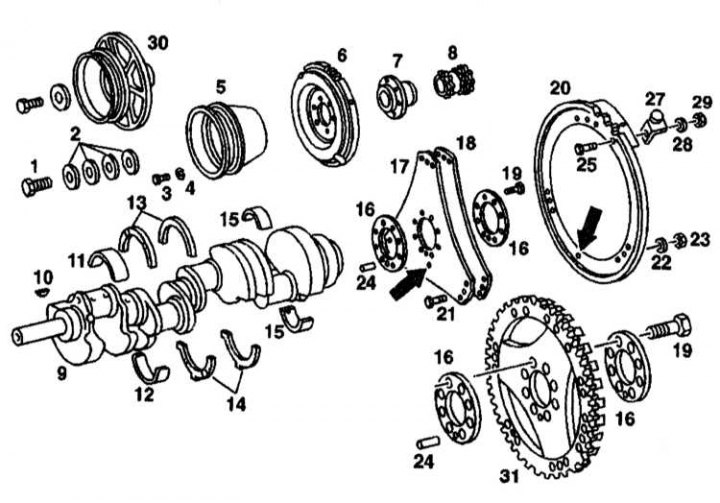

A forgattyús tengely szerelési részletei nyomófélgyűrűkkel
1, 3, 19, 21, 25 - Csavarok; 2, 4, 22, 28 - Tömítések; 5 - Főtengely szíjtárcsa; 6 - Torziós rezgéscsillapító; 7 - Hub; 8 - Főtengely lánckerék; 9 - Főtengely; 10 - Kulcs; 11 - A főtengely főcsapágyának felső laza lapja; 12 - A főtengely főcsapágy alsó laza lapja; 13 - Felső tolóerő félgyűrűk; 14 - Alsó tolóerő félgyűrűk; 15 - Összekötő rúd csapágyak; 16 - 4,5 mm vastag tárcsa; 17 - Vezetőtárcsa 1,5 mm vastag, 296 mm átmérőjű; 18 - Vezetőtárcsa 1 mm vastag és 287 mm átmérőjű; 20 - Lendkerék fogaskerék; 23, 28 - Dió; 24 - Ujj; 26 - Konzol; 27 - Mágnes; 29 - M5 anya; 30 - Rezgéscsillapító görgővel; 31 - Lendkerék fogaskerék (csak a Motronic vezérlőrendszerrel rendelkező modelleken)
A főtengely méretkarakterisztikája az alábbiakban található Műszaki adatok.
