Jegyzet. Lásd még a részt Időzítő hajtás - általános információk, alkatrészek karbantartása.
Visszavonás
Vezérműtengelyek eltávolítása
1 - Vezérműlánc feszítő; 3, 5 - Vezérműtengely lánckerekek; 6 - Vezérműlánc; 25 - Kulcs; 30 - Elülső fedél; 42 - Felső vezetőkar
Vezérműtengelyek eltávolítása
1, 4, 6, 7, 8, 11, 13, 14 - Vezérműtengely csapágyfedelek
2 - Bemeneti vezérműtengely
3 – Végső vezérműtengely
1. Állítsa az első henger dugattyúját 30°-kal a TDC előtti helyzetbe.
2. Távolítsa el a láncfeszítőt.
3. Távolítsa el az előlapot (30) és felső vezetőkar (42).
4. Jelölje meg a vezérműtengely lánckerekeinek helyzetét a vezérműlánchoz képest (6) (nyíl).
5. Csavarja ki a lánckereket (3) kipufogó vezérműtengely.
6. Távolítsa el a vezérműláncot (6) csillagoktól (5) szívó vezérműtengely.
7. Forgassa el a vezérműtengelyeket egy villáskulccsal úgy, hogy a második henger vezérműtengelyeinek bütykei a hidraulikus kompenzátort középső helyzetbe állítsák.
8. Csavarja el a csapágyfedelek rögzítőcsavarjait (1), (4), (6) és (7) érettségi és (8), (11), (13) és (14) szívó vezérműtengelyek. A vezérműtengelyek nem forgathatók a csapágyfedél csavarjainak lazítása vagy lazítása közben.
9. Csavarja el a többi burkolat rögzítőcsavarjait, és távolítsa el a vezérműtengelyeket.
Telepítés
Vezérműtengelyek beszerelése

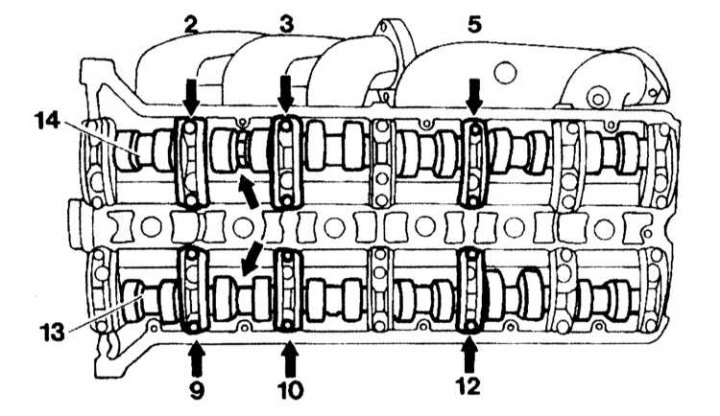

2, 3, 5, 9, 10, 12 - Csapágyfedelek
13, 14 - Vezérműtengelyek
1. Ellenőrizze a hidraulikus emelőket.
2. Kenje meg az összes hidraulikus emelőt és csapágyfedelet.
3. Szerelje be a vezérműtengelyeket a csapágyágyba úgy, hogy az első henger dugattyúja a TDC előtt 30°-kal álljon.
4. Szerelje fel a burkolatokat (2), (3) és (5) érettségi és (9), (10) és (12) szívó vezérműtengelyek.
5. Húzza meg a vezérműtengely csapágyfedelének csavarjait 21 Nm nyomatékkal.
6. Szerelje fel a fennmaradó csapágyfedeleket, és húzza meg a rögzítőcsavarokat.
7. Helyezzen egy csillagot a végső vezérműtengelyre, és csavarja be a rögzítőcsavarokat.
8. Szerelje fel a láncot a vezérműtengely lánckerekeire az előzőleg készített jelölések szerint.
9. Szerelje fel az elülső burkolatot és a felső vezetőkart, a vezérműlánc-feszítőt.
10. Ellenőrizze a vezérműtengelyek vezérlési helyzetét.

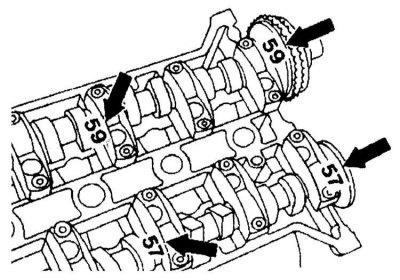

11. A vezérműtengelyek harmadik nyakán kódjelzés található (nyilak) (a csapágyfedél mögött) vagy festék a vezérműtengely karimájára.

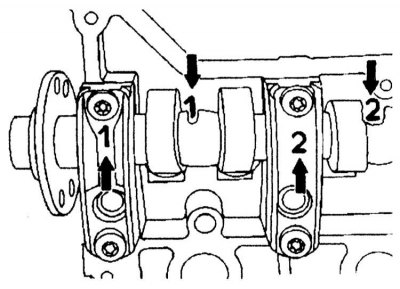

12. A csapágyfedelek meg vannak jelölve. A csapágyfedelek számozása bele van öntve a hengerfejbe. A csapágyfedeleket a számkód szerint kell felszerelni. A szívó vezérműtengely a lánckerékkel eltávolítható vagy felszerelhető.
13. A vezérműtengely-csapágyak javítási méretei az alábbiakban vannak megadva Műszaki adatok.
