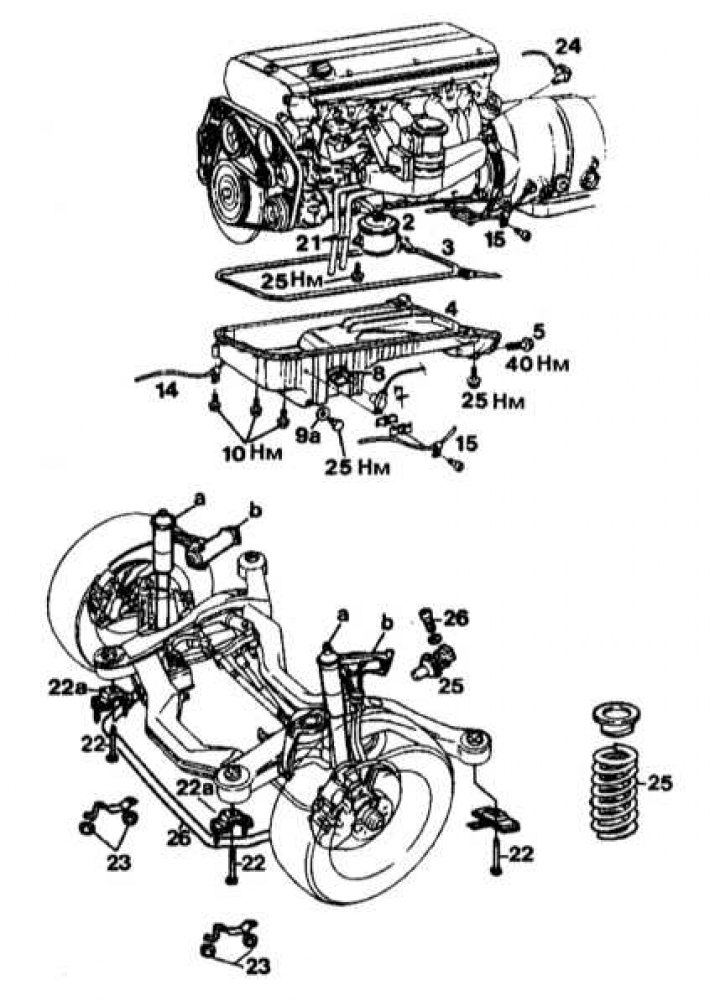

A motortepsi beszerelésének részletei
3 - Tömítés; 4 - Raklap; 5, 15, 22 - Csavarok; 7 - Bekötési csatlakozó az olajszint-érzékelőhöz; 8 - Olajszint érzékelő; 9a - Tömítés; 14, 21 - Olajvezetékek; 22a - Tartók; 23 - Dió; 24 - Olajnyomás-érzékelő; 25 - Rugó; 26 - Bukógát
Visszavonás
1. Válassza le a negatív kábelt az akkumulátorról.
2. Távolítsa el a légbeömlőt.
3. Válassza le az alsó motorvédőt.
4. Engedje le a motorolajat (kb 7,0 l). Cserélje ki a tömítést és csavarja be a leeresztő csavart.

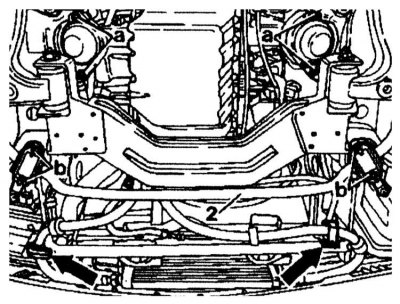

5. Csavarja el a rögzítőcsavarokat (a) első motortartó Távolítsa el az anyákat (b) stabilizátor tartók (2). Cserélje ki az önzáró anyákat.
6. Húzza ki a vezeték csatlakozóját (7) az olajszint érzékelőtől.
7. Húzza ki a vezeték csatlakozóját (24) az olajnyomás érzékelőtől. Rögzítse úgy, hogy a motor felemelésekor ne sérüljön meg.
8. Az AT-vel szerelt modelleken válassza le az olajvezetékeket (14) és (15) a raklapról.
9. Kösse le az olajvezetékeket (21) a raklapról.
10. Távolítsa el a stabilizátort (26).

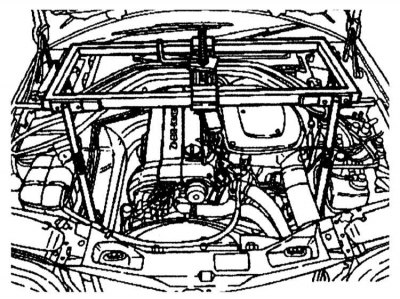

11. Emelje fel a motort emelő segítségével.
12. Távolítsa el az első felfüggesztés rugókat.

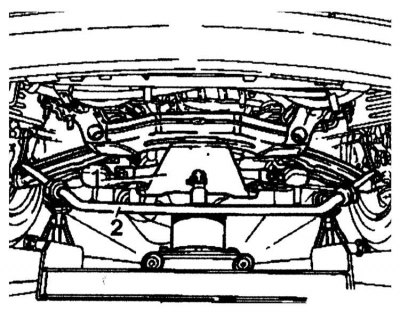

13. Emelje fel az első tengelyt csörlővel. Csavarja le a műanyag burkolatokat az első tengely két hátsó pontjáról.
14. Fordítsa el az elülső tengely négy rögzítőcsavarját. Törölje le a menetes furatokat, és cserélje ki a rögzítőcsavarokat újakra.
15. Engedje le az első tengelyt.

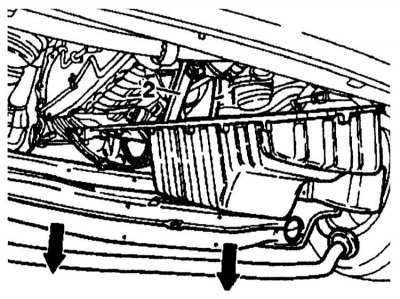

16. Csavarja el a raklap rögzítőcsavarjait, mozgassa előre és engedje le. Távolítsa el előre mozgatással. Cserélje ki a csavarokat és a tömítést (3).
Telepítés
A beszerelés az alkatrészek beszerelésével fordított sorrendben történik. Győződjön meg arról, hogy a rögzítőelemek nyomatékára vonatkozó követelmények teljesülnek.
