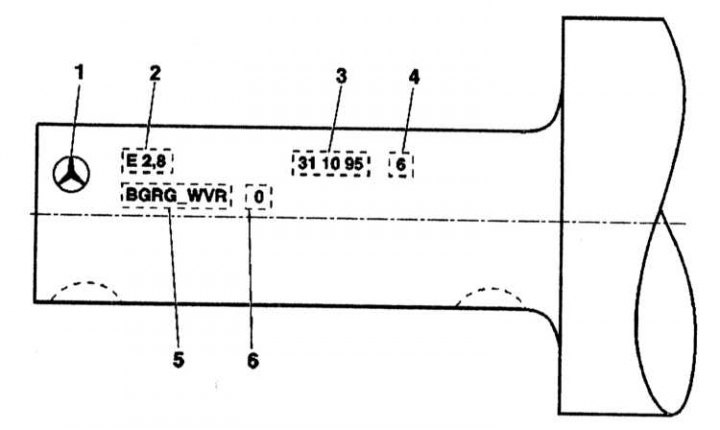

Jelölés a főtengely elején
1 - A cég emblémája; 2 - Modell neve; 3 - Az ellenőrzés dátuma; 4 - Az automatikus mérőrendszer vezérlő kisülése; 5 - A főtengely fő nyaka; 6 - A beépített betét szélessége
A főtengely méretjellemzői a következőkben vannak bemutatva Műszaki adatok. A forgattyús tengely elején található jelölés a reziszten látható. illusztrációk.
A főtengelycsapok méreteinek mérése és új betétek beszerelése
1. Távolítsa el a főtengelyt, szerelje fel a főtengely fő csapágyfedeleit és húzza meg őket 30 Nm nyomatékkal.
2. Mérje meg a főcsapágy furatának átmérőjét és a főcsap átmérőjét.
3. A bélések kiválasztása a következő:
Fő csapágyfurat átmérője (62,51 mm) - A fő nyak átmérője (57,95 mm) = 4,55 mm - Radiális hézag (0,04 mm) = 4,51 mm/2 = Bélésvastagság (2,25 mm).
A számítás eredménye alapján a felső betét kerül kiválasztásra «kék» és alsó betét «kék» (cm. Műszaki adatok).
4. A főtengely fő csapágyainak munkahézagának és axiális játékának névleges értéke: 0,030-0,045 mm, illetve 0,100-0,250 mm.
5. A munkahézag a hajtórúd csapágyakban 0,020-0,050 mm.
6. A főtengely főcsapok furatainak végleges méretei és jelölése az alábbiakban található Műszaki adatok.
