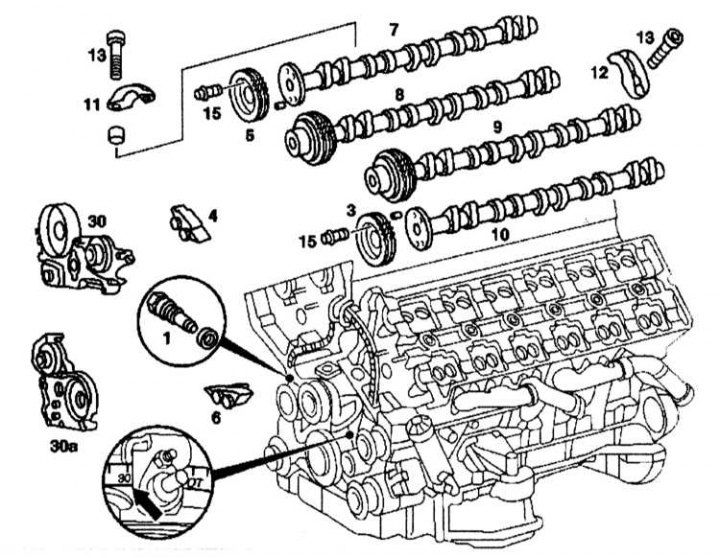

A vezérműtengelyek beszerelésének részletei
1. Távolítsa el az elülső felső burkolatokat (30) és (30a).
2. Távolítsa el a hengerfejek vezetőkarjait (40).

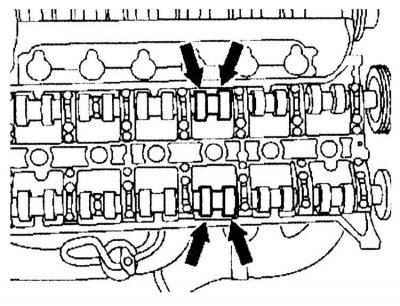

3. Csavarja ki a lánckereket (3) bal hengerfej kipufogó vezérműtengelye. 4. Csavarkulcs segítségével szerelje fel a vezérműtengelyeket úgy, hogy a henger bütykös legyen (3) és (9), ill (nyilak) középső helyzetben tartotta a hidraulikus emelőket.
5. Csavarja el a vezérműtengelyek fedeleinek rögzítőcsavarjait, kivéve a hengereket (3) és (9) (nyilak) Távolítsa el a fedelet (15) a bal oldali szívóvezérműtengellyel együtt (9).
6. Lazítsa meg a 3-as és 9-es zárócsavarokat (nyilak) egy fordulatot, és távolítsa el őket.
7. Távolítsa el a bemeneti vezérműtengelyeket.
8. Ellenőrizze a hidraulikus emelőket.
Telepítés
1. Kenje meg az összes csapágyat és hidraulikus emelőt motorolajjal.

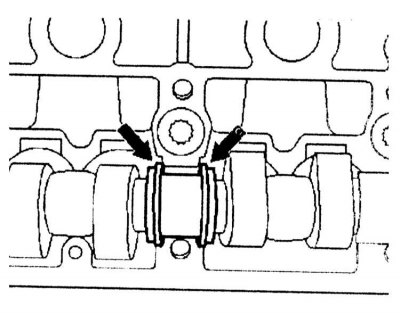

2. Szerelje be a szívó- és kipufogó vezérműtengelyeket a nyomócsapágyba.
3. Szerelje fel a vezérműtengely csapágyfedeleit (nyilak) hengerek (3) és (9) (az ábrán nem nyilak jelzik) és egyenként húzza meg a csavarokat.

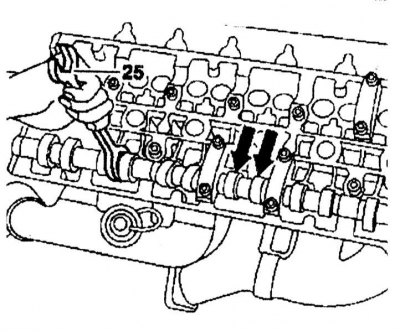

4. Fogja meg a vezérműtengelyeket egy villáskulccsal (25) a 3. és 9. számú burkolat rögzítéséhez szükséges csavarok meghúzásakor úgy, hogy a bütykök lefelé irányuljanak.

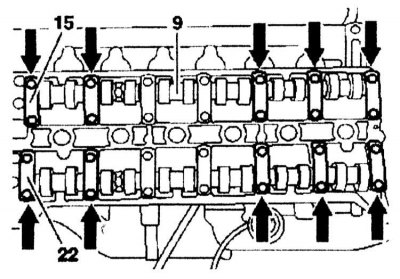

5. Szerelje fel a fennmaradó csapágyfedeleket, és húzza meg a rögzítőcsavarokat (nyilak).

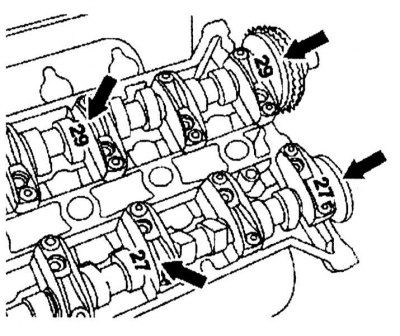

A vezérműtengely kódok megadva vannak Műszaki adatok.

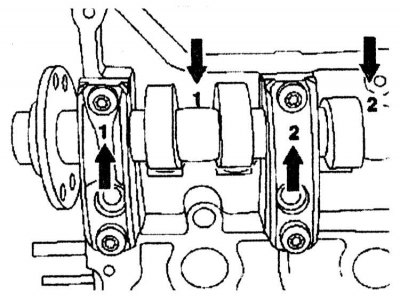

A vezérműtengely csapágyfedeleinek megnevezése

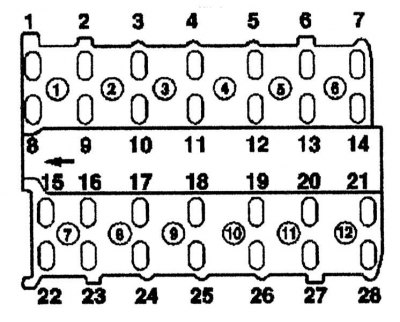

A vezérműtengely-burkolatok megnevezése
4 és 11 – A hengerblokk jobb oldali fejének axiális csapágyfedelei
18 és 25 - A bal oldali hengerfej axiális csapágyfedelei
