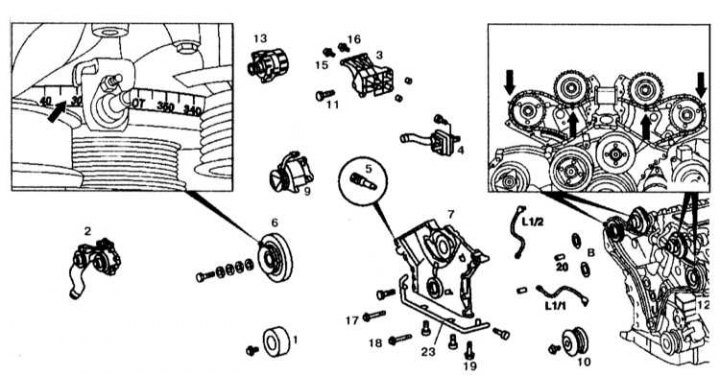

Vezérműlánc burkolat beépítési részletek
1. Távolítsa el az elülső burkolatokat.
2. Távolítsa el a hűtőfolyadék-szivattyút (2).
3. Távolítsa el a légszűrőt légáramlásmérővel.
4. Távolítsa el a légszivattyút (9).
5. Távolítsa el a generátort (13).
6. Állítsa az első henger dugattyúját 30°-kal a TDC után.
7. Jelölje be a vezérműlánc helyét a vezérműtengely lánckerekeihez képest.
8. Távolítsa el a főtengely szíjtárcsát a rezgéscsillapítóval.

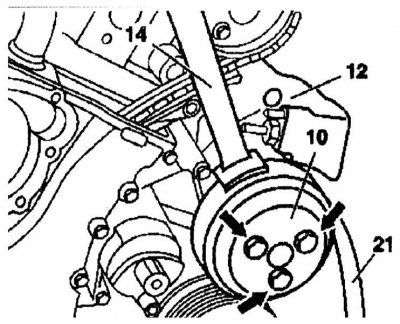

Kormányszivattyú szíjtárcsa csavarjai (nyilak mutatják)
10 - Kormányszivattyú szíjtárcsa; 12 - Szivattyúegység; 14 - Rögzítő; 21 - Hajtószíj

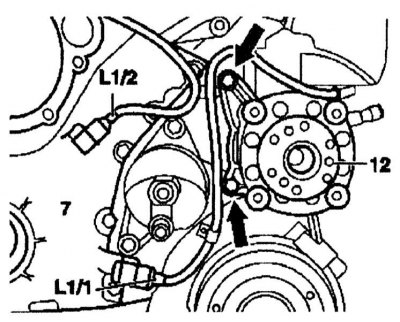

Kormányszivattyú rögzítőcsavarjai (nyilak) és a TDC érzékelők elektromos vezetékeinek érintkező csatlakozói (L/1) és (L1/2)
7 - Vezérműlánc burkolat; 12 - Szivattyúegység
1. Csavarja ki a szíjtárcsát (10) kormányszivattyú (12) és távolítsa el, szerelje be a generátor hajtószíját (21) a szíjtárcsa felett (10), szerelje fel a reteszt (14) és lazítsa meg a rögzítőcsavarokat.
2. Csavarja ki a kormányszivattyú rögzítőcsavarjait (12) és rögzítse a szivattyút az oldalán lévő csatlakoztatott csövekkel. A TDC érzékelővel rendelkező motoroknál csavarja le az érzékelőket (L1/1) és (L1/2) a vezérműlánc burkolatától.

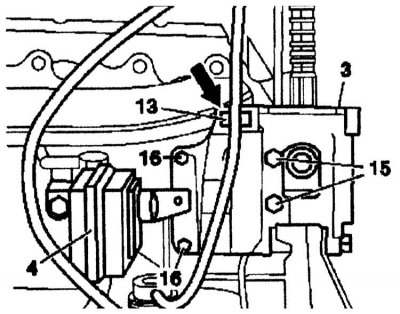

A légszivattyú szűrőjének helye (4); csavarok (15) és (16) tartókonzol rögzítése (3) légszivattyú/generátor
4 - Szivattyú; 15, 16 - Csavarok; 3 - A tartókonzol rögzítései
1. Csavarja ki a légszivattyú szűrőjét (4) és vegye le.
2. Távolítsa el a csavarokat (15) és (16) és távolítsa el a tartót (3) légszivattyú/generátor.

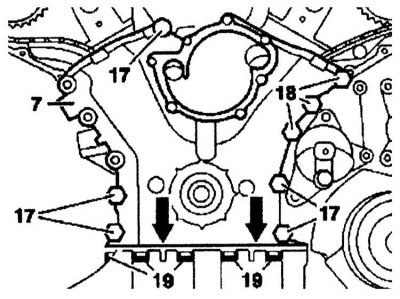

3. Távolítsa el a vezérműlánc-feszítőt. 4. Távolítsa el a csavarokat (17), (18) és (19) és távolítsa el a vezérműlánc fedelét.
Telepítés

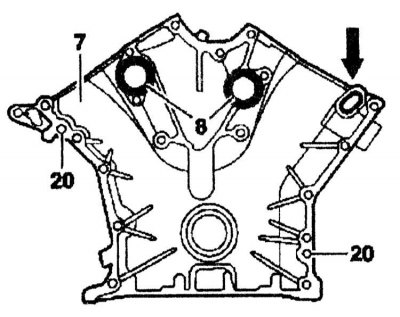

8 - O-gyűrűk
20 - Vezető hüvely
1. Törölje le és kenje be a tömítőfelületeket tömítőanyaggal (nyíl) olajvezeték vezérműlánc fedele (7).
2. Törölje le a vezérműlánc burkolatának tömítőfelületeit (7) és hengerblokk. Kenje meg a vezérműlánc burkolat olajvezetékének tömítőfelületeit (7) tömítőanyag 002 989 73 20 10.
3. Cserélje ki az O-gyűrűket (8).
4. Szerelje fel a vezérműlánc fedelét (7). 5. Húzza meg a rögzítőcsavarokat (17) és (18) első.

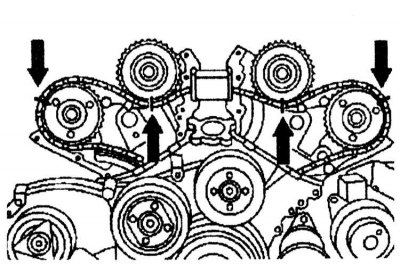

6. Ellenőrizze a színjelek igazodását (nyilak) a vezérműláncon és a vezérműtengely lánckerekein.
7. Szerelje be a vezérműlánc feszítőt.
8. A további beszerelés az eltávolítással fordított sorrendben történik.
