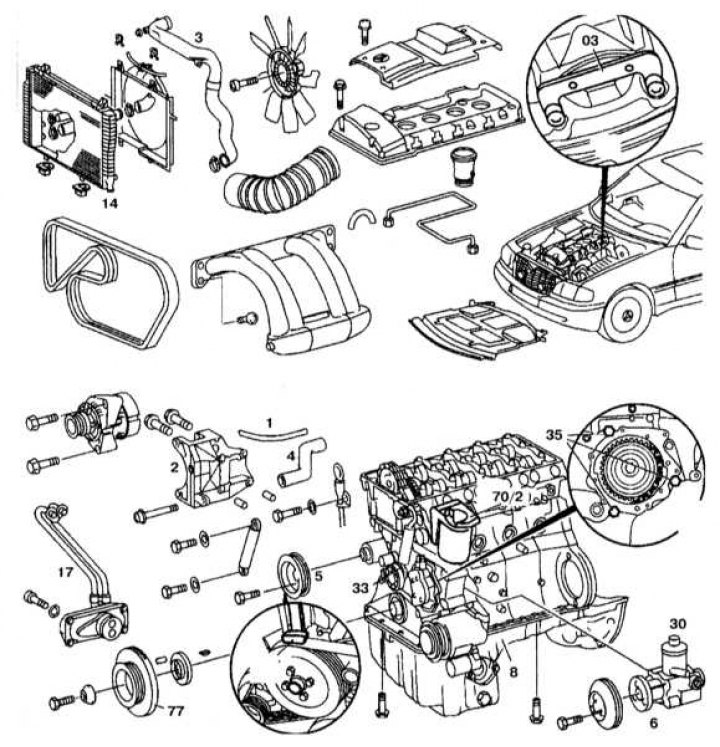

Vezérműlánc burkolat beépítési részletek
1. Válassza le a negatív kábelt az akkumulátorról.
2. Távolítsa el a sűrített levegő bevezető csövet (3).
3. Távolítsa el a ventilátor tengelykapcsolóját.
4. Távolítsa el a generátor hajtószíját.
5. Távolítsa el a hűtőt (14).
6. Távolítsa el a hűtőfolyadék-szivattyú tárcsáit (5) és szervokormány szivattyú (6).
7. Távolítsa el a hengerfej fedelét.
8. Távolítsa el a vákuumszivattyút (9).
9. Állítsa az első henger dugattyúját TDC helyzetbe.
10. Szerelje fel a rögzítőt (03) a lendkeréken.
11. Távolítsa el az olajhűtőt (17) a raklapról.
12. Távolítsa el a rezgéscsillapítót (77).
13. Távolítsa el a generátort.
14. Távolítsa el a generátor tartót (2).
15. Csavarja el a raklap rögzítőcsavarjait (8).
16. Távolítsa el a fúvókákat (1) és (4) a hengerfej elején.
17. Távolítsa el a szervokormány-szivattyút (30).
18. Távolítsa el a vezetőkar csapjait (32) a hengerfejtől.
19. Távolítsa el a feszítőt (33) generátor hajtószíjak.
20. Csavarja el a TNVD rögzítőcsavarjait (5) a vezérműlánc burkolatához.

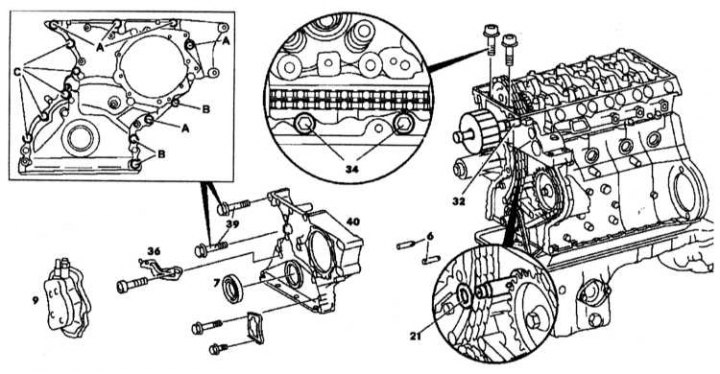

Vezérműlánc burkolat beépítési részletek
A - Csavar tömítéssel M6x60
B - Csavar tömítéssel M6x70
C - Csavar tömítéssel M6x40
1. Csavarja le a TDC érzékelő tartókonzolját (36).
2. Távolítsa el a vezérműlánc fedelét rögzítő csavarokat (40) és vegye le.
3. Törölje le a vezérműlánc-burkolat és a hengerblokk tömítőfelületeit.
Telepítés
A beszerelés az eltávolítással fordított sorrendben történik.
