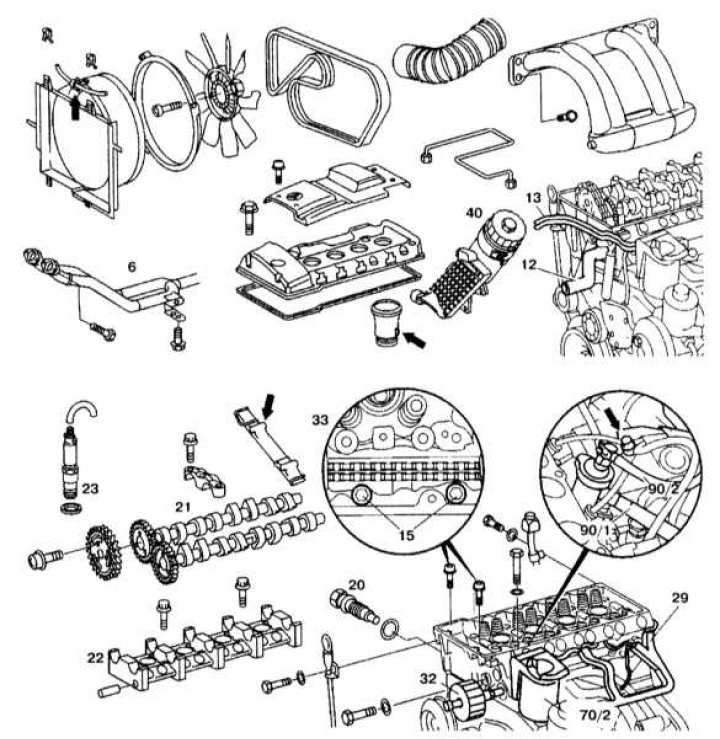

A hengerblokk fejének beszerelésének részletei
1. Válassza le a negatív kábelt az akkumulátorról.
2. Távolítsa el az alsó védőpajzsot.
3. Engedje le a hűtőfolyadékot.
4. Távolítsa el a generátor hajtószíját.
5. Távolítsa el a hengerfej fedelét.
6. Távolítsa el a bemeneti csővezetéket.
7. Távolítsa el a sűrített levegő elosztó csövét.
8. Csatlakoztassa le a fúvókát (12) a hengerfejtől.
9. A vákuumcsövek leválasztása (13) a hengerfejtől.
10. Csavarja le a kipufogórendszert (6) az elosztóból vagy a turbófeltöltőből.
11. Távolítsa el a vezérműlánc-feszítőt (20).
12. Távolítsa el a csúszókart (33) a hengerfejtől.
13. Távolítsa el a tokot (22) vezérműtengelyek.
14. Távolítsa el a fúvókákat (23).
15. Kösse le az üzemanyag-vezetékeket.
16. Kösse le a motor vezetékeit (29) a hengerfejtől.
17. Távolítsa el az olajszűrőt (40).
18. Csavarja ki az üzemanyagszűrőt (70/2) a hengerfejtől.
19. Fordítsa el a csavarokat (15) a vezérműlánc burkolatának rögzítése a hengerfejhez.
A hengerblokk fejének beszerelésének részletei
02 - Hengerfej
16, 16a, 19 - Csavarok; 17 - Konzol; 24 - A hengerfej tömítő felületei; 25 - Tömítés; 26 - Vezetőperselyek; 41 - Turbófeltöltő; 42 - Szivattyús olajvezeték; 43 - Visszatérő olajvezeték; 44 - Sűrített levegő bevezető cső
1. Tekerje vissza a ventilátort (42) és vissza (43) olajvezetékek, sűrített levegő bevezető cső (44) a turbófeltöltőtől (41).
2. Lazítsa meg a hengerfej csavarjait (16) és (16a).
3. Ellenőrizze a hengerblokk fejének rögzítőcsavarjait.
4. Csavarja be a tartót (17) a hengerfejen csavarokkal (19).
5. Távolítsa el a hengerfejet (02). Törölje le a tömítőfelületeket (24) és menetes lyukak.
Telepítés
A beszerelés az eltávolítással fordított sorrendben történik.
