Felkészülés a hengerfej eltávolítására

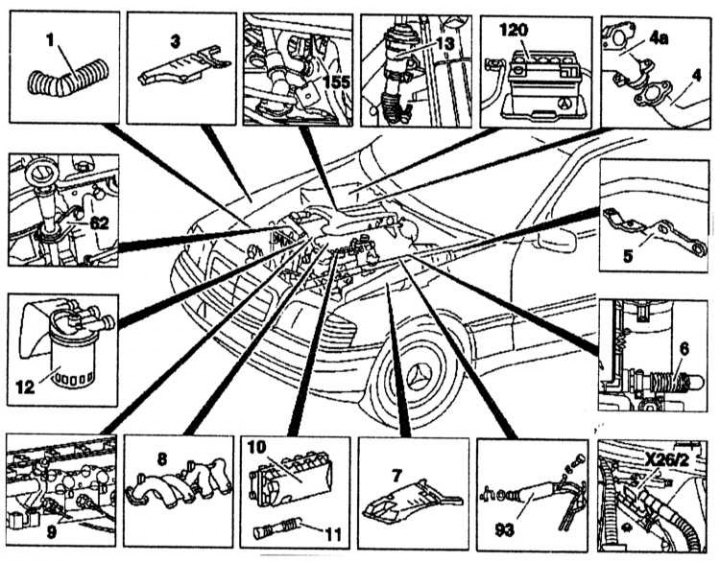

1 - Bemeneti cső; 3, 7 - Dekoratív panelek; 4 - Kimeneti cső; 4a - Kipufogócső; 5, 62 - Konzolok; 6 - Kipufogógáz-visszavezető cső; 8 - Bemeneti csővezeték; 9 - Izzítógyertya huzal; 10 - Légszűrő; 11 - Levegőbevezető cső; 12 - Üzemanyagszűrő; 13 - Kipufogógáz-visszavezető szelep; 93 - Könyök; 120 - Akkumulátor; 155 - Támoszlop; Х26/2 - Bekötési csatlakozó
1. Távolítsa el a vezérműtengelyt.
2. Távolítsa el az injektorokat.
3. Távolítsa el a generátor hajtószíját.
4. Válassza le a negatív kábelt az akkumulátorról (120).
5. Válassza le a levegő bemeneti csövét (11) és a légszűrő fedelét (10) a szűrőelemmel együtt.
6. Távolítsa el a dekoratív paneleket (3) és (7).
7. Válassza le a szívócsövet (1) a turbófeltöltőtől.
8. Csavarja le a támasztólábat (155) visszatérő cső.
9. Fordítson el egy erőltető olajvezetéket a hengerblokktól.
10. Távolítsa el az üzemanyagszűrőt (12).
11. Csavarja le a tartót (62) olajszintmérő vezetőcső.
12. Emelje fel a kagylót (6) az EGR szelep és a szívócső vagy a sűrített levegő cső között.
13. Kösse le az EGR szelepet (13).
14. Csavarja le a kipufogócsövet (4) a kipufogócsőből.
15. Csavarja le a vezetékeket (9) izzítógyertyáktól.
16. Húzza ki a csatlakozót (Х26/2).
17. Távolítsa el a bemeneti csővezetéket (8).
A hengerblokk fejének beszerelésének részletei (valódi hengerek 6)
15 - Csúszó kar; 16, 17, 18, 19 - Csavarok; 20 - Hengerfej; 21 - Tömítés; 221, 222 - Csúszókar csapok
1. Távolítsa el az ujjait (221), (222) tolókar a hengerfejből.
2. Távolítsa el a csúszókart (15).
3. Távolítsa el a csavart (16) a vezérműlánc burkolatának rögzítése a hengerfejhez.
4. Csavarja el a hengerblokk fejének rögzítőcsavarjait (17), (18) és (19) az ábrán látható fordított sorrendben.
5. Távolítsa el a hengerfejet (20) tömítéssel együtt (21).
6. Törölje le a hengerblokk fejének csavarjai alatti lyukakat.
Telepítés

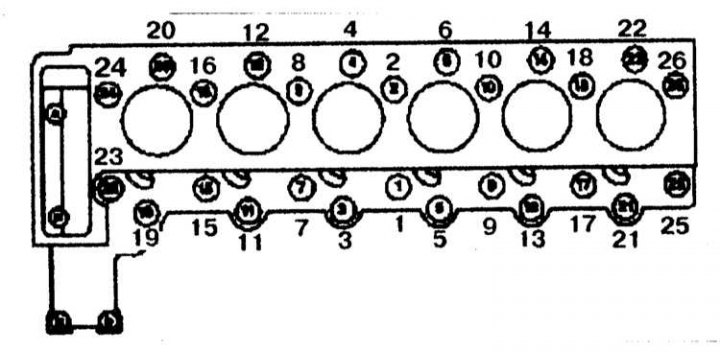

A beszerelés az eltávolítással fordított sorrendben történik. A hengerfej rögzítőcsavarjainak meghúzási sorrendje az ábrán látható.
