Általános információ
A klímarendszer a hűtőrendszer radiátora előtt elhelyezett kondenzátorból, a fűtőberendezés hőcserélője mellett elhelyezett elpárologtatóból, hajtószíjjal meghajtott kompresszorból, vevőből/szárítóból, valamint különböző összekötő csövekből áll. a fenti komponenseket. Az elpárologtató bemeneténél egy csappantyú van felszerelve, amely biztosítja a rendszer működéséhez szükséges nyomásesést.
A ventilátor meleg levegőt juttat az utastérből az elpárologtatóba (analóg radiátor), ahol a levegő hője a hűtőközegbe kerül. A hűtőközeg ezután elpárolog, és elhagyja az elpárologtatót.

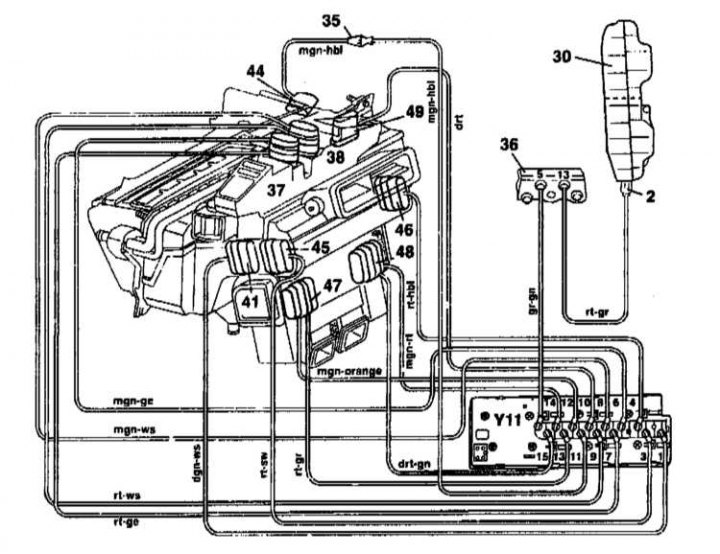

Az elülső automata légkondicionáló működési áramkörének diagramja
1 - Vákuumvevő; 35 - Elválasztó; 36 - Vákuumszelep-szerelvény; 37 - A bal oldali üvegfúvó fúvóka légcsatorna csappantyúja szervo működtetőjének vákuumeleme; 38 - A bal oldali üvegfúvó fúvóka légcsatorna csappantyúja szervo működtetőjének vákuumeleme; 41 - A központi fúvóka légcsatornájának terelő csappantyújának szervomotorjának vákuumeleme; 44 - A fő légcsappantyú szervohajtásának vákuumeleme; 45 - A bal oldali központi fúvóka légcsatornájának keverőcsappantyújának szervomotorjának vákuumeleme; 46 - A jobb oldali központi fúvóka légcsatornájának keverőcsappantyújának szervomotorjának vákuumeleme; 47 - A bal láb légcsatorna csillapító szervo működtetőjének vákuumeleme; 48 - A jobb láb légcsatorna csillapító szervo működtetőjének vákuumeleme; 49 - A zsalu szervomotorjának vákuumeleme keringési módok váltásához; Y11 - Szelepblokk bl - kék; dgn - sötétzöld; drt - sötétvörös; hbl - kék; ge - sárga; gr - szürke; mgn - zöld; rt - piros; narancs - narancs; sw - fekete; ws - fehér

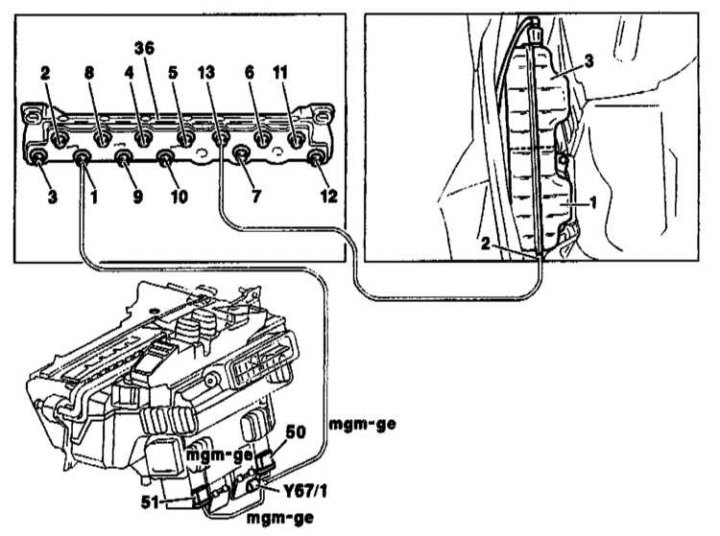

A hátsó automata légkondicionáló működési áramkörének diagramja
1 - Vákuumvevő; 36 - Vákuumszelep-szerelvény; 50 - A jobb hátsó lábfej vákuumeleme; 51 - A bal hátsó lábtér vákuumeleme; Y67 / 1 - Vákuumszelep a hátsó légcsatorna csappantyú szervójához; bl - kék; dgn - sötétzöld; drt - sötétvörös; hbl - kék; ge - sárga; gr - szürke; mgn - zöld; rt - piros; narancs - narancs; sw - fekete; ws - fehér
Az automata légkondicionálóval felszerelt modelleken minden elosztó csappantyú vákuumműködtetésű. Vákuum a vevőből (30) és a vákuumszelep szerelvény a szelepblokkba kerül (Y11), amely biztosítja annak betáplálását a megfelelő lengéscsillapítók hajtásához (37 ÷ 49) az A/C kezelőpanelről kiválasztott beállításoknak megfelelően (Lásd még Kényelem Fejezetek Kézikönyv).
Elővigyázatossági intézkedések
Figyelem! A rendszer nyomás alatt van! Ne kísérelje meg leválasztani a légkondicionáló rendszerhez kapcsolódó csöveket anélkül, hogy először eltávolította volna belőle a munkafolyadékot.
A folyadék eltávolítása a rendszerből meglehetősen bonyolult művelet, amelyet egy töltőállomáson kell elvégezni.
A rendszer R134a típusú hűtőközeget tartalmaz. Győződjön meg arról, hogy az állomás rendelkezik az ilyen típusú hűtőközeghez szükséges berendezésekkel.
Viseljen védőszemüveget a rendszercsövek leválasztásakor.
Ha járművében légkondicionáló rendszer van, tartsa be az alábbi óvintézkedéseket az alkatrészek szervizelésekor:
- A jelenleg használt R134a hűtőközeg lényegesen kevésbé korrozív, mint a korábbi R12 hűtőközeg. Ez azonban nagyon veszélyes az egészségre. Kerülje a szembe vagy bőrrel való érintkezést - égési sérülést szenvedhet. Bár nem mérgező, gőzei fulladást okozhatnak – ne távolítsa el a rendszerből, ha zárt helyen van. Gőzei nehezebbek a levegőnél, ezért ne álljon a jármű alá, amikor kiveszi a rendszerből;
- Tartsa távol a hűtőközeg gőzeit nyílt lángtól. Amikor ég, mérgező gázok szabadulnak fel. A levegővel bizonyos arányban kevert gáz robbanásveszélyessé válhat. A gőzök belélegzése egy meggyújtott cigarettán keresztül tragikus következményekkel járhat;
- Ne engedje, hogy hűtőközeg kerüljön a légkörbe. Az R12-vel ellentétben az R134a típusú hűtőközeg nem okoz ózonréteget, hanem üvegházhatás megjelenéséhez vezet a légkörben;
- A rendszer speciális anyagból készült tömítéseket használ, amelyek egy adott típusú hűtőközeggel működnek (134a-hoz - zöld). Annak érdekében, hogy véletlenül ne keverje össze a különböző típusú hűtőközegeket, bizonyos típusú adaptereket használnak egy adott típusú hűtőközeg feltöltésére;
- A rendszert Mercedes-Benz szervizben kell lemeríteni;
- Mielőtt bármilyen, a jármű alkatrészeinek fűtésével kapcsolatos munkát végezne (hegesztés, forrasztás, festés utáni szárítás), ürítse ki a rendszert. A légkondicionáló rendszer bármely alkatrészének szervizelése előtt a rendszert is le kell üríteni.
