Távolítsa el a szelepfedelet, és szerelje be a vezérműtengely márkájú. A márka a vezérműtengely hátsó végén található.
Távolítsa el a gyújtógyertyákat, hogy megkönnyítse a motor légtelenítését.
8 hengeres motoroknál távolítsa el a lengőkart és a hidraulikus szelephézag kompenzátort az első és a hatodik henger szívószelepeiről.

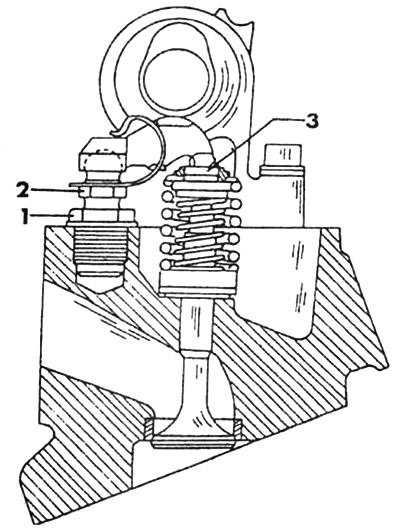

Cserélje ki a kompenzátort a 116 050 11 20 beállító szelepcsavarral, és szerelje vissza a lengőkart. Ezután a lengőkart és a szelephézag-kiegyenlítőt az eredeti helyére kell szerelni, mert. ellenkező esetben ellenőrizni kell a kompenzátor beállítását.
Forgassa el a főtengelyt a bütyök tetejéig (4) az első henger szívószelepe nem lesz függőlegesen felfelé irányítva.
A motort nem szabad a vezérműtengely kerékcsavarjával forgatni, és mérés közben sem szabad visszaforgatni, mert. ez jelentős mérési hibákhoz vezet.
Válassza ki a szelephézagot a beállítócsavar kicsavarásával (2) szelep.
Szerelje fel a mérőórát a hengerfejre úgy, hogy a hézagmérő 3 mm-es előfeszítéssel a szeleptárcsára kerüljön.
Forgassa el a jelző 1/100 mm-es skáláját, amíg a nagy mutató nullára nem mutat. A mérőóra nívópálcájának függőlegesnek kell lennie a szelepfejhez képest.
Forgassa el a motort a forgásirányba, amíg az óramutató kis mutatója 1 mm-rel vissza nem mozdul (2 mm-es szelepút). Ebben a helyzetben olvassa le az értéket a kiegyenlítő lemezen. Meg kell egyeznie a táblázat értékével.
