Visszavonás
Lazítsa meg a ventilátorszíjat és távolítsa el. A járműmodelltől függően időnként először el kell távolítani más tartozékok ventilátorszíjait, például a légkondicionáló kompresszor szíját.
110-es típusú motor 55 A-es generátorral

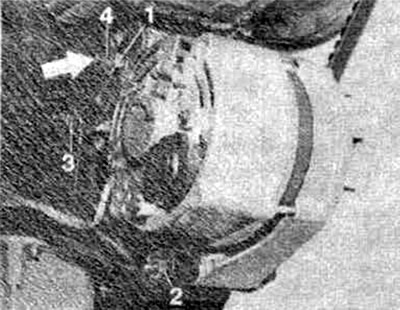

lazítsa meg az anyákat (1, 2, 3).
Forgassa balra a generátor elején található feszítőcsavart, és lazítsa meg a ventilátorszíj feszességét.
Figyelem: Légkondicionálóval felszerelt járművekben forgassa el a feszítőcsavart (4) jobbra. 6 mm-es négyzetfejű csavar segítségével (nyíl nézet, alulról nézve).
110-es típusú motor 80 A-es generátorral
lazítsa meg az anyát (1) a generátor hátulján.
Lazítsa meg a csavart (3).

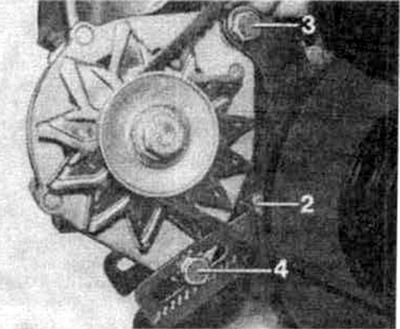

Forgassa el a feszítőcsavart (4) balra, ezáltal meglazul a ventilátorszíj feszessége.
Szíjfeszesség
A feszítőcsavar jobbra forgatásával távolítsa el a generátort a motortól, így feszítse meg a ventilátorszíjat.
műhelyben a ventilátorszíj feszességének ellenőrzése speciális szerszámmal történik. Az új szíj 30-as, míg a korábban használt szíj 20-25-ös szintre van feszítve.
Ha nincs ilyen szerszám, akkor hüvelykujjával nyomja meg a szíjat a szíjtárcsák között. Az övnek körülbelül 5 mm-t kell meghajolnia, ellenkező esetben a feszességet ismét korrigálni kell. A ventilátorszíj feszességét mérőműszerrel ellenőrizni kell.
Húzza meg a rögzítőcsavarokat és anyákat.
