A tengelykapcsoló kioldó tengelykapcsoló tengelykapcsoló-kioldó villájának eltávolítása és felszerelése
A tengelykapcsoló kioldó tengelykapcsoló cseréjéhez a sebességváltót le kell választani a motorról.
Távolítsa el a tengelykapcsoló-kioldót a sebességváltó elülső burkolatának vezetőjéből (lásd a 163. ábrát).

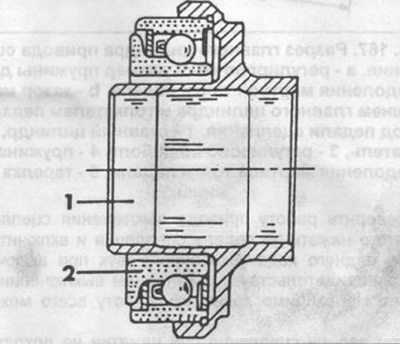

162. ábra. A tengelykapcsoló kioldó tengelykapcsoló metszete.
1 - csapágy tengelykapcsoló,
2 - csapágy.

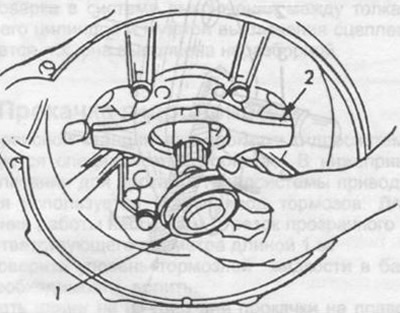

163. ábra. A tengelykapcsoló kioldó tengelykapcsoló ki- és beszerelése.
1 - tengelykapcsoló kioldó tengelykapcsoló,
2 - tengelykapcsoló kioldó villa
Mozgassa a tengelykapcsoló kioldó villát a nyíl irányába "A" a 164. ábrán, majd az irányba "V" Válasszuk le a járompót a tengelykapcsolóház gömbcsuklójáról, és távolítsuk el a járompótlót.
Alaposan kenje meg az elülső burkolat vezetőcsőjének, a villa gömbcsuklójának és a tengelykapcsoló-kioldó villának minden érintkezési felületét hosszú élettartamú zsírral.
Fordított nyilak beállítása "V" (lásd a 164. ábrát) a tengelykapcsoló-kioldó villát a gömbcsuklóra, amíg a rugó össze nem kapcsolja a villatartót a gömbcsuklóval.
Mozgassa a tengelykapcsoló kioldó villát a nyíllal ellentétes irányba "V".
Kenje meg a tengelykapcsoló kioldó tengelykapcsoló futófelületeit.
164. ábra. A tengelykapcsoló kioldóvilla eltávolítása és beszerelése.
1 - villa gömbcsukló,
2 - tengelykapcsoló kioldó villa.
Csúsztassa a tengelykapcsoló-kioldót a sebességváltó elülső burkolatának vezetőjére, és igazítsa egymáshoz a tengelykapcsoló-kioldón és a tengelykapcsoló-kioldóvillán lévő hornyokat és kiemelkedéseket.
Csatlakoztassa a sebességváltót a motorhoz.
