Távolítsa el a gyújtógyertyákat.
Távolítsa el a jobb oldali vezérműtengely szelep karjait (lásd a kapcsolódó részt). A későbbi beszereléshez a karokat meg kell jelölni.
Távolítsa el a láncfeszítőt (szakasz 2.11.1).
Zárja le a hajtólánc nyílását egy ronggyal.
Vágja le a lánc egyik láncszemének tengelyeinek fejét tisztítógéppel a lánc szétválasztása nélkül.
Rögzítse az új lánc rögzítőszemét a régi lánchoz, miközben távolítsa el a láncszemet a nyírt tengelyfejekkel.
Szereljen be egy 27-es méretű dugaszolókulcsot racsnis elemmel a főtengely szíjtárcsa középső csavarjának fejére. Lassan forgassa el a főtengelyt menetirányba, amíg a reteszelőkar meg nem jelenik a vezérműtengely lánckerekén.
Válasszuk le a régi láncot, csatlakoztassuk az új láncot a zárszemmel, helyezzük a belső oldalra, a 45. ábrán látható módon, szereljük fel a második lemezt és a zárat. A záron a vágást a mozgási iránnyal ellentétes irányba kell irányítani.

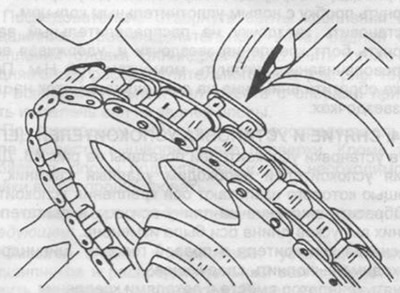

45. ábra. A zár beszerelése
Forgassa el a főtengelyt, amíg az első henger dugattyúja a TDC-be nem kerül, és ellenőrizze a vezérműtengelyeken és a csapágyházakon lévő jelölések helyzetét a 46. ábrán látható módon. Ha a jelek nem egyeznek, ellenőrizze a szelep időzítését, és ha szükséges, váltson. a lánc.

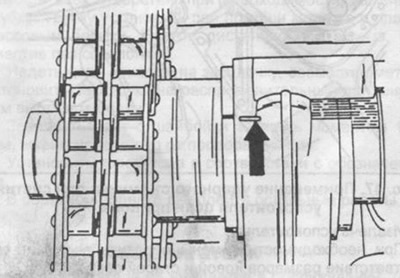

46. séma. A szelep időzítésének megfelelő felszerelése esetén a jelek egybeesnek, amikor az első henger dugattyúja a TDC-n van.
Szerelje be a láncfeszítőt (szakasz 2.11.1).
Végezze el a munka többi részét fordított sorrendben.
