Csak hideg motornál távolítsa el a hengerfejet.
A nyolchengeres motorok hengerfeje más kialakítású, mint az azonos motorokhoz 1978 után gyártott hengerfejek.
Ha a hengerfej illesztési síkja megsérül, akkor marható.
Mindegyik hengerfej a hengerblokkhoz van rögzítve két tiplicsappal, és 18 csavarral van rögzítve, hengerenként 6 csavarral.
A 3,5 és 4,5 literes motorok hengerfejtömítése a hengerfurat átmérőjében különbözik egymástól. Emellett a tömítések kialakítása is változott az év során, ezért tömítés vásárlásakor feltétlenül tüntesse fel a motor számát.
Működés közben nem szükséges meghúzni a hengerfej csavarjait.
A hengerfejet csak hideg motorra szabad felszerelni.
A hengerfejcsavarok menetei nikkelezettek: a blokk meneteinek sérülésének elkerülése érdekében csak ilyen csavarokat használjon a csere során.
A szálak védelme érdekében paszta használata javasolt "Helicoil".
A hengerfej eltávolítása és felszerelése a járműre szerelt motoron végezhető el.
Helyezze az autó motorháztetőjét függőleges helyzetbe, mint a motor eltávolításakor (lásd a 9. ábrát).
Válassza le a vezetékeket az akkumulátorról.
Engedje le a hűtőfolyadékot a hűtőrendszerből a hengerblokk bal és jobb oldalán lévő leeresztőcsavarok kicsavarásával (lásd a 10. és 11. ábrát).
Távolítsa el az üzemanyagcsöveket.
Lazítsa meg a kipufogócső csavarjait mindkét hengerfejen.
Fordítsa a motor főtengelyét TDC állásba az 1. hengerben. Ebben az esetben a hengerblokk felületének végoldalán lévő jelölésnek és a szíjtárcsán lévő nullajelnek egyeznie kell a 13. ábrán látható módon.

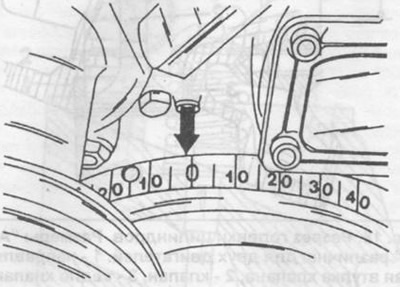

13. séma. TDC pozíció a motorban.
Állítható kerékfelfüggesztésű járműveknél csavarja ki a felfüggesztett hidraulika szivattyút rögzítő négy csavart, vegye le a szivattyút a tömlőkkel együtt, és tegye félre. Távolítsa el a hidraulikus meghajtó alkatrészeket.
Jelölje meg festékkel a vezérműtengely lánckerekeit és a hajtóláncot, még akkor is, ha csak egy hengerfejet távolítanak el (lásd _ 14. ábra).

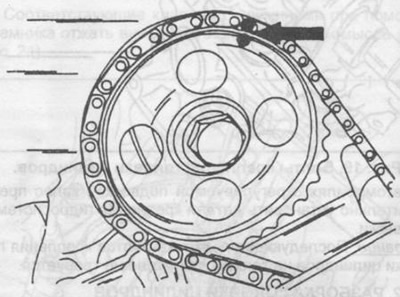

14. ábra. A vezérműtengely lánckerekeinek és a hajtóláncnak a jelölése.
Lazítsa meg a lánckerék rögzítőcsavarját a vezérműtengelyen, a középső részben csavarkulccsal tartva a vezérműtengelyt az elfordulástól a középső részben vagy a lánckerék fogai és a hajtólánc közé, tegyen megfelelő alakú ütközőt. Ne lazítsa meg teljesen a rögzítőcsavart.
Távolítsa el a lánckereket a vezérműtengelyről, ha szükséges, egy műanyag munkafelületű kalapács enyhe ütéseivel, majd csavarja ki a lánckerék rögzítőcsavarját. Rögzítse a láncot, hogy megakadályozza a lánc leugrását más lánckerekekről.
A bal oldali hengerfej eltávolításakor:
Távolítsa el a szervokormány-szivattyút, és fektesse le az egyik oldalra csövekkel.
Távolítsa el a gyújtáselosztót.
Távolítsa el a belső hajtólánc-vezetőt a bal hengerfejről (lásd a kapcsolódó részt). A vezérműtengely lánckerekének eltávolítása után távolítsa el a lengéscsillapítót.
A jobb oldali hengerfej eltávolításakor:
Távolítsa el a generátort a rögzítőkkel együtt. Ehhez csavarja ki a generátor tartóját rögzítő négy csavart (lásd a 15. ábrát) és a generátor feszítő csavarja és anyája. Távolítsa el a generátor hajtószíját.

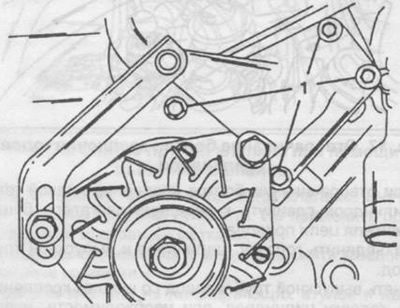

15. ábra. A generátor felszerelése.
Távolítsa el a láncfeszítőt.
Távolítsa el a belső láncvezetőt.
Mindkét hengerfej eltávolításakor:
Válassza le a kipufogócsövet a kipufogócsövekről.
Lazítsa meg a hengerfej csavarjait fordított sorrendben, a 16. ábrán látható sorrendben a hengerfej csavarjainak meghúzásához. Felhívjuk figyelmét, hogy a hengerfej csavarjainak meglazításához és meghúzásához két különböző csavarkulcsot kell használni. A rögzítőcsavarok meglazításához egy 8 mm-es hatszögletű csavarkulcs és egy 52 mm-es forgatható hosszabbító szükséges.

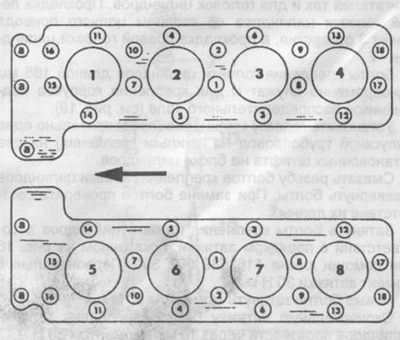

16. ábra. Hengerfej csavar meghúzási sorrendje.
17. ábra. A hengerfej csavarjainak meglazítása.
A jobb oldali hengerfejet rögzítő csavarok meglazításakor helyezze a hajtólánc feszítőpapucsát a motor közepére.
Válassza le a hengerfejet és a kipufogócsövet.
Távolítsa el a kipufogócsövet a rögzítőcsapokról és távolítsa el a hengerfejet, ha szükséges, használjon műanyag munkafelületű kalapácsot.
Alaposan tisztítsa meg a hengerfej és a blokk illeszkedő felületeit.
Ha szükséges, javítsa meg a hengerfejet a pontban leírtak szerint szakasz 2.3.2. A hengerfej beszerelésekor az alábbi utasításokat követve szereljen be egy új tömítést.
A 3,5 és 4,5 literes motorok hengerfejei a kipufogónyílás átmérőjében különböznek egymástól "A" és a kipufogócsatorna ülésének külső átmérője "G", és ezért nem cserélhetők fel. A 18. ábra a kipufogószelep keresztmetszete a fő méretekkel.
A hengerfej felszerelésekor tartsa be az alábbi utasításokat:
Szereljen be új tömítéseket. Mind a motorok, mind a hengerfejek esetében eltérőek. A bal oldali hengerfej tömítésen a lánchajtás oldalán 3 lyuk, a jobb oldali hengerfejtömítésen pedig 2 furat található.
A 165 mm hosszú hengerfejcsavarok a vezérműtengely csapágyházak rögzítésére is szolgálnak (lásd a 19. ábrát).
Szerelje be a hengerfejet (miután előzőleg ráhelyezte a kipufogócsövet a rögzítőcsapokra) a hengerblokkon lévő két tiplikcsapon.
Kenje meg a hengerfej csavarjainak meneteit, és húzza meg a csavarokat. A csavarok cseréjekor ellenőrizze, hogy azok hosszúsága megfelelő-e.
Húzza meg a hengerfej csavarjait a 16. ábrán látható meghúzási sorrendnek megfelelően a 116 589 001 300-as kulccsal. Az első meghúzási nyomaték 30 Nm.
Húzza meg az új csavarokat 50 Nm nyomatékkal.
A hengerfejcsavarok végső meghúzását 10 perc elteltével 50 Nm nyomatékkal kell elvégezni.
A további munkát az eltávolítás fordított sorrendjében végezze. Szerelje fel a kipufogócsövet és rögzítse teljesen. Szerelje fel a lánckereket a hajtólánccal a vezérműtengelyre, ügyelve a lánckeréken és a láncon lévő jelek egybeesésére. Húzza meg a lánckerék csavarját 100 Nm nyomatékkal, miközben tartja a vezérműtengelyt a forgástól.

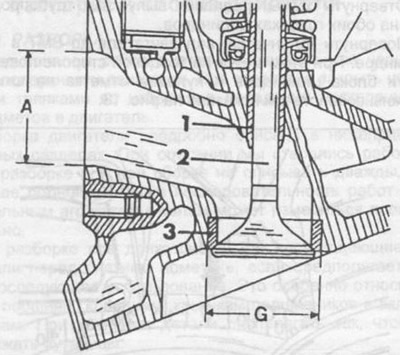

18. ábra. A hengerfej metszete. Méretek "A" És "G" eltérő a két motornál. 1 - szelepvezető, 2 - szelep, 3 - szelepülés.

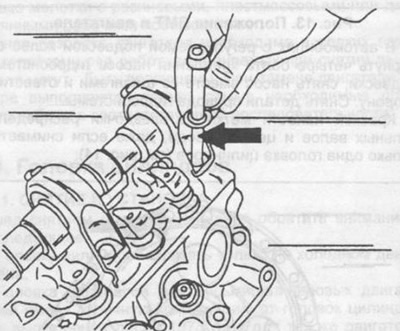

19. ábra. Hengerfej csavarok.
Állítható kerékfelfüggesztésű járművekben szerelje fel előre a felfüggesztés hidraulikus rendszerének rögzítőelemeit.
Megjegyzés: A hengerfejcsavarok utólagos meghúzása nem szükséges meleg motornál.
