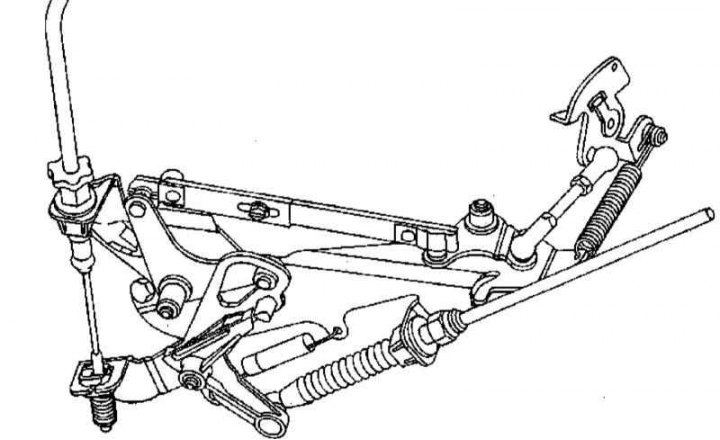

Fojtókar kialakítása
Fojtókar kialakítása

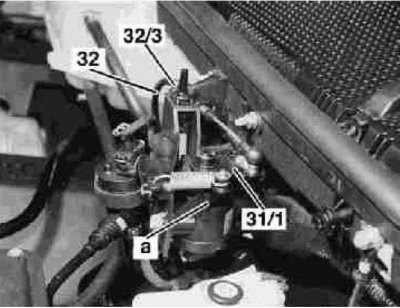

31/1 - Átvivő kar; 32 - Meghajtókábel; 32/3 - Beállító csavar; a - Alapjárat-határoló
Fojtókar kialakítása

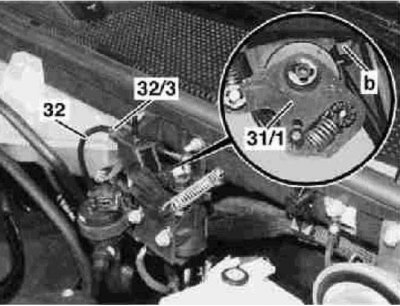

31/1 - Átvivő kar; 32 - Meghajtókábel; 32/3 - Beállító csavar; b - Fojtószelep-határoló
1. A gázkar meghajtásának kialakítása az ábrákon látható, szükség esetén szerelje le a légszűrőt (lásd a részt Belépő levegőút alkatrészeinek ki- és beszerelése).
2. Kenje meg a meghajtó mechanizmus forgócsuklását.
3. Lassan nyomja teljesen, majd engedje fel a gázpedált – ha holtjáték vagy elakadás jeleit látja, cserélje ki a fojtószelep-kábelt (lásd alább).
A fojtószelep működtetőjének ellenőrzése és beállítása
Modellek 163.136
Fojtószelep működtető beállítása a 163.136 modelleken (111-es sorozatú motor)

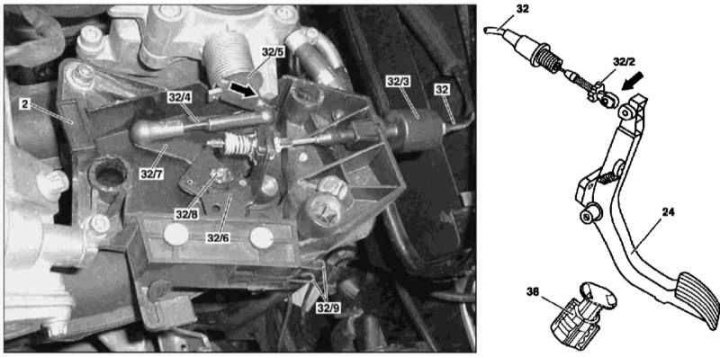

2 - A fojtószelep működtető szabályozó alaplemeze; 24 - Gázpedál; 30/4 - Műanyag rögzítő; 30/5 - Vezetőelem; 32 - Fojtószelep működtető kábel; 32/2 - Beállító anya; 32/3 - Beállító csavar; 32/4 - Összekötő rúd; 32/5 - Fojtószelep működtető kar; 32/6 - Támkar; 32/7 - Vezérlőkar; 32/8 - Henger; 32/9 - Torziós rugó; 38 - Maximális fojtószelep nyitás korlátozó; Nyíl – Teljes fojtószelep aktiváló stop
Szemléltető anyag a fojtószelep működtetőjének ellenőrzéséhez és beállításához a 163.136 modelleken (111-es sorozatú motor) az ábrán látható, amely a szövegben szereplő összes hivatkozást tartalmazza.
Vizsgálat
1. Kapcsolja ki a gyújtást.
2. Oldja ki az alaplemez fedelét (2) fojtószelep működtető vezérlő.
3. Ellenőrizze a hajtórúd zökkenőmentes működését (32/4) gázkábel (32), cserélje ki a nyilvánvalóan hibás alkatrészeket (lásd alább).
Beállítás
Zárt fojtószeleppel
1. Oldja ki a hajtórudat (32/4) a gázkar vezérlőkarján (32/5) és felméri az alapjárati fordulatszám-határoló állapotát.
2. Húzza ki a kart (32/5) az óramutató járásával megegyező irányba, amíg meg nem áll az alapjárati fordulatszám-határolónál.
3. Forgassa el a gömb alakú ülést, hogy szabadon állítsa be a hajtórúd helyzetét (32/4) a fojtószelep vezérlőkar támasztékán (32/5).
4. Ültesse el a szárat (32/4) a kar gömb alakú támasztékába (32/5) és rögzítse egy ellenanyával.
5. Engedje el teljesen a gázpedált (24), - Videoklip (32/8) támasztó kar (32/6) szabadon kell feküdnie az alapjárati fordulatszám-határolónak.
Teljesen nyitott gázzal
1. Forduljon balra, engedje el a maximális fojtószelep nyitás határolóját (38).
2. A gázpedál megnyomása (24), csak annyira nyissa ki a gázkart, hogy a meghajtó kar (32/5) nyomja meg az aktivátort (nyíl).
3. Jobbra fordulva rögzítse az ütközőt (38) a beállított helyzetben.
A kiigazítási eredmények értékelése
Ellenőrizze a teljes gázkart.
A fojtószelep működtető szabályozójának szét- és összeszerelése
A fojtószelep működtető szabályozójának kialakítása a 163.136 modelleken (111-es sorozatú motor)

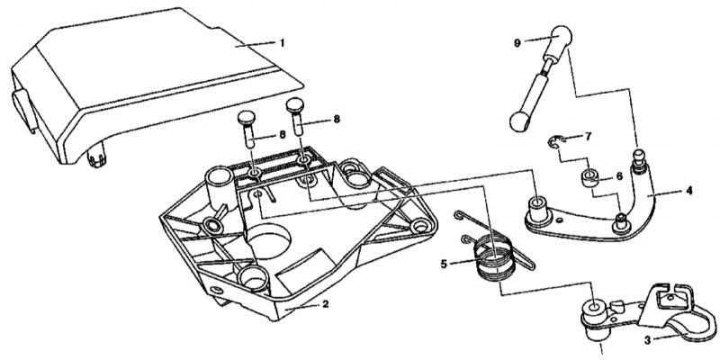

1 - Fedél; 2 - Alaplap; 3 - Támkar; 4 - Vezérlőkar; 5 - Torziós rugó; 6 - Henger; 7 - Záró alátét; 8 - Csavarok; 9 - Összekötő rúd
A fojtószelep működtető szabályozó rugós szerelvényének kialakítása a 163.136 modelleken (111-es sorozatú motor)

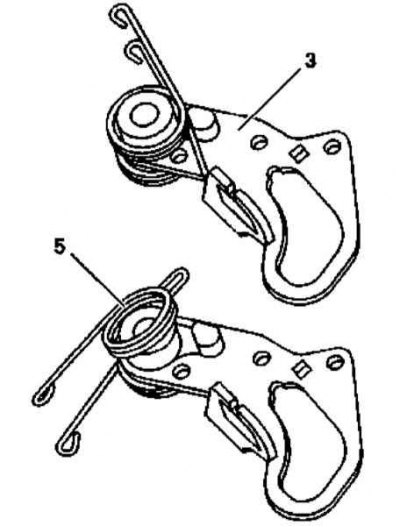

3 - Támkar
5 - Torziós rugó
1. A 163.136 modelleken használt fojtószelep-állító szabályozó kialakítása (111-es sorozatú motor) ábrákon látható, amelyek a szövegben szereplő összes hivatkozást tartalmazzák.
2. A szétszerelés során igyekezzünk minél jobban megjegyezni az eltávolítandó alkatrészek beépítési helyzetét, különös figyelmet fordítva a torziós rugóra (5) és emelőhenger (6). Cserélje ki a hibás alkatrészeket.
3. Axiális csavarok beszerelésekor (8) az összeszerelés során ügyeljen arra, hogy mindkét kar megfelelően legyen (4. és 3) axiális játék 0,1÷0,3 mm-en belül.
4. Az összeszerelés befejezése után győződjön meg arról, hogy a szabályozó megfelelően működik
Modellek 163.154/157/172/174/175
Fojtószelep működtető beállítása a 163.154/157172/174/175 modelleken (112 és 113 sorozatú motorok)

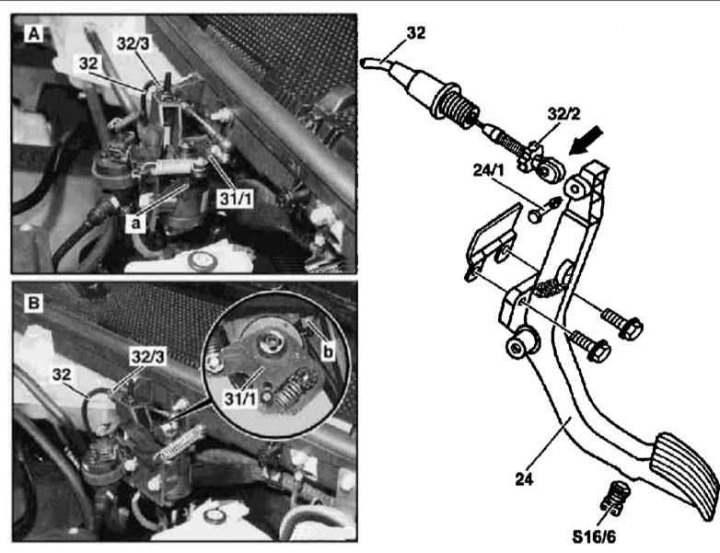

A - Alapjárat; B - Teljes gáz; a - Alapjárat-határoló; b - Fojtószelep-határoló
Szemléltető anyag a fojtószelep működtető ellenőrzéséhez és beállításához a 163.154/157172/174/175 modelleken (112 és 113 sorozatú motorok) az ábrán látható, amely a szövegben szereplő összes hivatkozást tartalmazza.
Vizsgálat
Ellenőrizze a váltókar helyzetérzékelőjének simaságát és állapotát (31/1) és meghajtó kábel (32). Cserélje ki a hibás alkatrészeket.
Beállítás
1. Nyomja le a gázpedált (24) egészen a kickdown kapcsolóig (S16/6), de az utóbbi aktiválása nélkül.
2. Az állítócsavar elforgatása (32/3) győződjön meg arról, hogy a kar helyzetérzékelője (31/1) nyomja meg a gázszabályozót (b).
3. A gázpedál felengedésekor az érzékelőnek az alapjárati fordulatszám-határolónak kell feküdnie (A), - ezt a követelményt a beállító anya elfordításával érje el (32/2), - alternatívaként ugyanazt az anyát használhatja a pedál szabad játékának teljes kiválasztására.
4. Győződjön meg arról, hogy a fojtószelep teljesen elhalad.
A fojtószelep-kábel eltávolítása és felszerelése 163.136
Fojtószelep működtető beállítása a 163.136 modelleken (111-es sorozatú motor)
2 - A fojtószelep működtető szabályozó alaplemeze; 24 - Gázpedál; 30/4 - Műanyag rögzítő; 30/5 - Vezetőelem; 32 - Fojtószelep működtető kábel; 32/2 - Beállító anya; 32/3 - Beállító csavar; 32/4 - Összekötő rúd; 32/5 - Fojtószelep működtető kar; 32/6 - Támkar; 32/7 - Vezérlőkar; 32/8 - Henger; 32/9 - Torziós rugó; 38 - Maximális fojtószelep nyitás korlátozó; Nyíl – Teljes fojtószelep aktiváló stop
1. A fojtószelep-kábel beszerelésének részletei a 163.136-os modelleken (111-es sorozatú motor) ábrán látható, amely a szövegben szereplő összes hivatkozást tartalmazza.
2. Távolítsa el a fojtószelep működtető szabályozó fedelét.
3. Kézzel mozgassa a tartókart (32/6) a fojtószelep teljes nyitásának megfelelő helyzetbe (nyíl) és miközben tartja, engedje el a meghajtókábelt (32) az útmutatóból (32/6).
4. Szerelje le a vezetőelemet (32/5) tartókarból (32/6) és távolítsa el az utolsó szerelvényt a meghajtókábellel (32).
5. Nyomja össze a műanyag rögzítőt (30/4) és engedje le az alaplapról (2) meghajtó kábellel kompletten (32).
6. Húzza ki a kábel végét (nyíl) a gázpedálról (24).
7. Tolja be a kábelt az utastérből a motortérbe – ügyeljen arra, hogy a persely a helyén maradjon a válaszfalban.
8. Távolítsa el a kábelszerelvényt a motortérből.
9. A beszerelés fordított sorrendben történik, - a kábel nyitott szakasza a vezetőelem között (30/5) kenje meg korróziógátló keverékkel, ellenőrizze, hogy a rögzítőcsap biztosan illeszkedik-e (24/1).
10. Végül ellenőrizze, hogy a kábel megfelelően van-e beállítva, és ha szükséges, végezze el a szükséges beállításokat.
Modellek 163.154/157/172/174/175

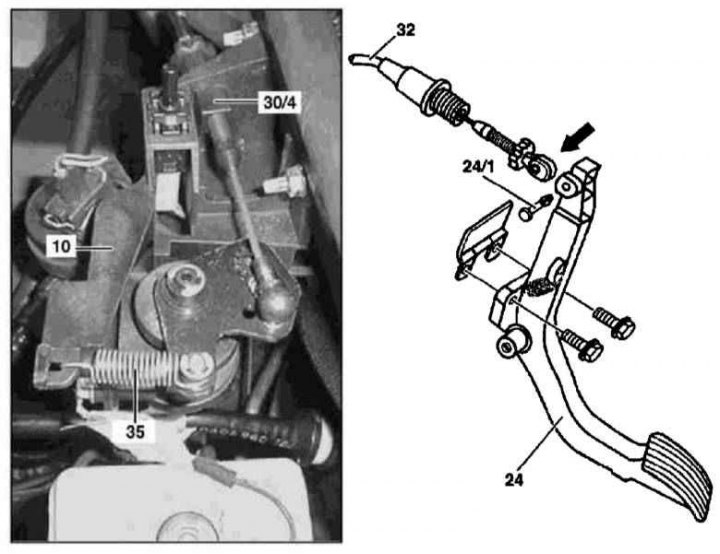

A fojtószelep kábel beszerelésének részletei a 163.154/157172/174/175 modelleken (112 és 113 sorozatú motorok)
35 - Visszatérő rugó
Nyíl – kötélvég
1. A 163.154/157172/174/175 modellek fojtószelep-kábelének beszerelésének részletei (112 és 113 sorozatú motorok) ábrán látható, amely a szövegben szereplő összes hivatkozást tartalmazza.
2. Húzza ki a meghajtó kábelét (32) a labdafejtől.
3. Nyomja össze a műanyag rögzítőt (30/4) és vegye le a rögzített karról (10) meghajtó kábellel kompletten (32).
4. Távolítsa el a műszerfal alatt balra szerelt fedelet.
5. Húzza ki a kábel végét (nyíl) a gázpedálról (24).
6. Tolja be a kábelt az utastérből a motortérbe – ügyeljen arra, hogy a persely a helyén maradjon a válaszfalban.
7. Távolítsa el a kábelszerelvényt a motortérből.
8. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy a rögzítőcsap megfelelően illeszkedik (24/1).
9. Végül ellenőrizze a kábel helyes beállítását, ha szükséges, végezze el a szükséges beállításokat.
Az alapjárati stabilizáló berendezés aktivátorának eltávolítása és felszerelése (ISC), - modellek 163.136
A fojtószelep-kábel beszerelésének részletei a 163.136-os modelleken (111-es sorozatú motor)
35/3 - O-gyűrű
М16/6 - ISC aktivátor
1. Az ISC aktivátor telepítési részletei a 163.136 modelleken (111-es sorozatú motor) ábrán látható, amely a szövegben szereplő összes hivatkozást tartalmazza.
2. Távolítsa el a légszűrő bypass hüvelyét (lásd a részt Belépő levegőút alkatrészeinek ki- és beszerelése).
3. Távolítsa el a forgattyúház szellőzőtömlőjét.
4. Lazítsa meg a rögzítőcsavart és távolítsa el az ISC aktivátort.
5. A beszerelés fordított sorrendben történik - ne felejtse el kicserélni a tömítőgyűrűt (35/3), ellenőrizze, hogy a szellőzőtömlő megfelelően van-e csatlakoztatva.
Az elektronikus gyorsítószelep ki- és beszerelése, - 163.154/157/172/174 modellek

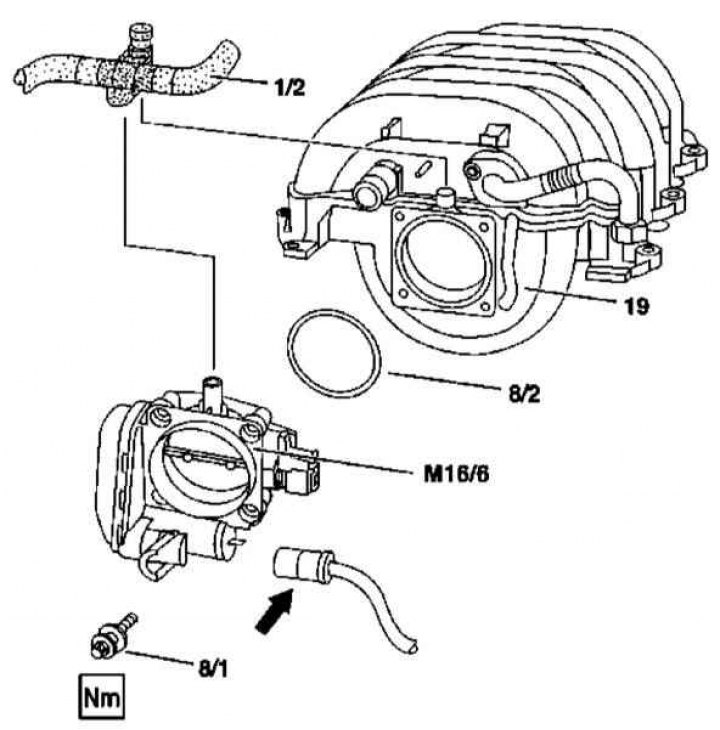

A 163.154/157/172/174 modellek elektronikus gyorsítószelepének beépítési részletei (112 és 113 sorozatú motorok)
1. A 163.154/157/172/174 modellek elektronikus gyorsítószelepének beépítési részletei (112 és 113 sorozatú motorok) ábrán látható, amely a szövegben szereplő összes hivatkozást tartalmazza.
2. Távolítsa el a hengerfejburkolat kárpitpanelt/légszűrőt.
3. Távolítsa el a légcsatornát a beépített MAF érzékelővel (lásd a részt Belépő levegőút alkatrészeinek ki- és beszerelése).
4. Válassza le a szellőzővezetéket (1/2) a szívócsőről (19).
5. Húzza ki az elektromos vezetékek csatlakozóját (nyíl)
6. Csavarja ki a csavarokat (8/1) és távolítsa el a működtetőt (М16/6).
7. A beszerelés fordított sorrendben történik - ne felejtse el kicserélni a tömítőgyűrűt (8/2), ellenőrizze az érintkező csatlakozó rögzítésének megbízhatóságát (nyíl).
A gázpedál ki- és beszerelése
A gázpedál beszerelésének részletei (minden modell)

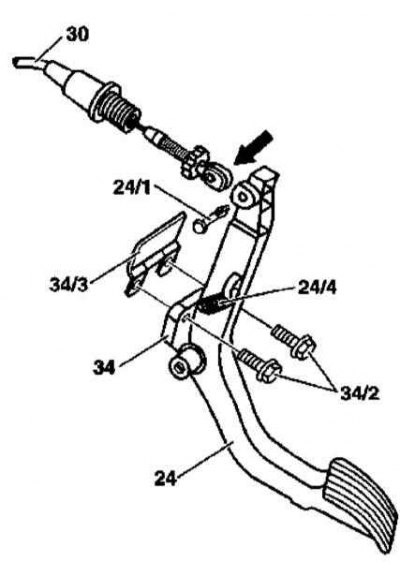

24 - Gázpedál; 24/1 - Csap; 24/4 - Visszatérő rugó; 30 - Fojtószelep működtető kábel; 34 - Axiális konzol; 34/2 - Rögzítőcsavarok; 34/3 - Zárólemez
1. A gázpedál beszerelésének részleteit az ábra mutatja, amely a szövegben szereplő összes hivatkozást tartalmazza.
2. Összeszereléskor győződjön meg arról, hogy a csap biztosan illeszkedik (24/1).
