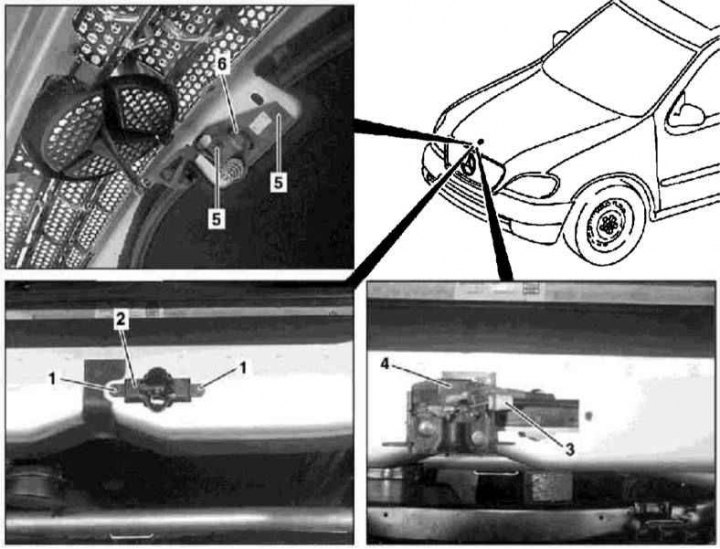

Kiadási modellek 99/08/31-ig
Kiadási modellek 99/01/09-től

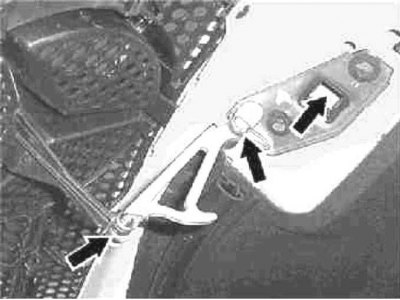

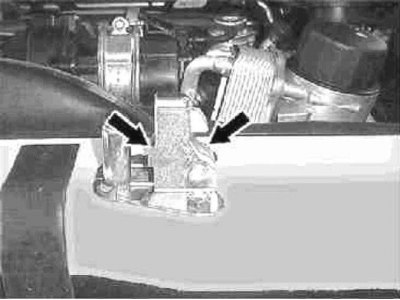

Kenési séma (kiadású modellek 99/08/31-ig) |

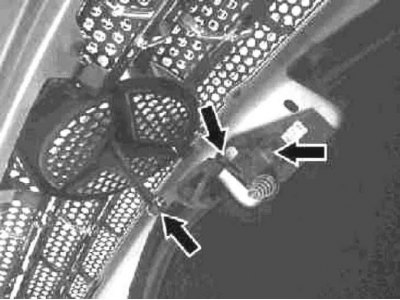

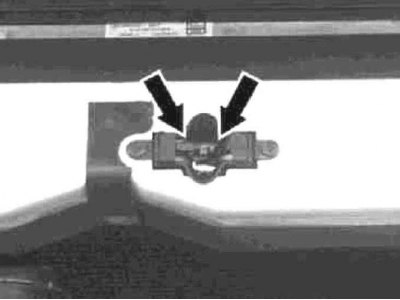

Kenési séma (kiadású modellek 99/01/09-től) |
1. A zárelemek beépítésének részletei az ábrán láthatók, amelyre a szövegben minden hivatkozás vonatkozik.
2. Nyissa ki a motorháztetőt, és rögzítse függőleges helyzetben.
3. Távolítsa el a csavarokat (1) és felfelé húzva távolítsa el az alsó részt (2) kastélygyűlés.
4. Távolítsa el a retesz kioldó kart a bal oldalon a műszerfal alatt az utastérben, és válassza le a meghajtó kábelt (modellek 99.08.31-ig) /bontsa le az elektromos vezetékek csatlakozóját (4) (modellek 99.09.01-től).
5. Húzza ki a reteszkioldó kábelt (3) alsó részből (2) rögzítse a szerelvényt, és távolítsa el az utóbbit a kereszttartóról.
6. Távolítsa el a csavarokat (4 és 5) és távolítsa el a felső részt (6) zár, biztonsági zárral felszerelt modelleken 99.08.31-ig.
7. A beszerelés fordított sorrendben történik.
8. Végül állítsa be a motorháztető helyzetét (lásd a részt A burkolat eltávolítása, felszerelése és beállítása), győződjön meg arról, hogy zárt helyzetben biztonságosan rögzítve van, és kenje be zsírral a zárszerkezet szabadon lévő elemeit (beleértve a biztonsági kampót is) és hurkok. Ellenőrizze a biztonsági horog szabadságát és simaságát.
Retesz kioldó kábel

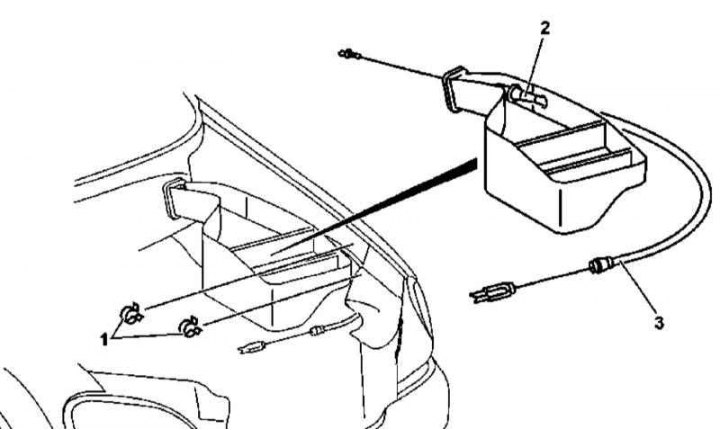

A hajtókábel beszerelésének részletei a burkolat zárjának reteszének kioldásához
1. A motorháztető zárjának kioldásához szükséges meghajtókábel beszerelésének részleteit az ábra mutatja, amely a szövegben szereplő összes hivatkozást tartalmazza.
2. Nyissa ki a motorháztetőt, és rögzítse függőleges helyzetben.
3. Távolítsa el a keret felső kereszttartóját (lásd a részt A keret felső első keresztirányú gerendájának eltávolítása és felszerelése).
4. Távolítsa el a motorháztető reteszt (lásd fent).
5. Oldja ki a meghajtókábelt a keret felső kereszttartója alatti közbenső kapcsokról.
6. Távolítsa el a rögzítőcsavarokat/engedje ki a kapcsokat, és vegye le a biztosíték/relé szerelőblokk fedelét (fejezetet lásd Fedélzeti elektromos berendezések).
7. Ha szükséges, távolítsa el a közbenső rögzítőket (1) meghajtókábel lefektetése.
8. Távolítsa el a fedelet bal oldalon a műszerfal alatt (lásd a részt A készülékek panel alsó fedeleinek eltávolítása és felszerelése).
9. Távolítsa el a bal lábtér burkolatait (lásd a részt Az első lábtér burkolatának eltávolítása és felszerelése).
10. Oldja ki a meghajtókábelt a kút falán lévő rögzítőből.
11. Távolítsa el a perselyt (2) kábelt a biztosíték/relé szerelőblokkból.
12. Húzza vissza a meghajtókábelt (3) a válaszfalon keresztül a motortérbe.
13. A telepítés fordított sorrendben történik - kövesse a kábel megfelelő fektetését.
