A hátsó lökhárító beszerelésének részletei a standard modelleken (nem AMG) külső pótkerék tartó nélküli berendezés
A - Borítók; B - Dió; C - Csavarok
1. A hátsó lökhárító beszerelésének részletei a szabványos modelleken (nem AMG) a külső pótkerék-tartó nélküli konfigurációk az ábrán láthatók, amelyekre a szövegben minden hivatkozás vonatkozik.
2. A megfelelő konfigurációval válassza le a segélyhívó rendszer antennakábelének érintkezőjét, amely a jobb oldali C-oszlop oldalburkolata alatt található az emelési pontnál (E-call).
3. Megfelelő ékkel kipréselve távolítsa el a fedelet, és adja hozzá az anyákat (E) és csavarok (VAL VEL).
4. Ha van, lazítsa meg a sárterelőt rögzítő anyát.
5. A visszareszelést követően óvatosan távolítsa el a lökhárítót – ne sértse meg a fényezést.
6. Ha van, távolítsa el a segélyhívó antennát a test jobb oldaláról (E-call).
7. A beszerelés fordított sorrendben történik, győződjön meg arról, hogy a lökhárító megfelelően illeszkedik a csomagtérajtóhoz és a hátsó kombinált lámpákhoz.
Standard modellek külső pótkerék tartó nélkül
A hátsó lökhárító beszerelésének részletei a standard modelleken (nem AMG) külső pótkerék-tartóval felszerelt konfigurációk
1. A hátsó lökhárító beszerelésének részletei a szabványos modelleken (nem AMG) a külső pótkerék-tartóval felszerelt konfigurációkat a Ref. egy illusztráció, amelyre a szövegben minden hivatkozás utal.
2. A megfelelő konfigurációval válassza le a segélyhívó rendszer antennakábelének érintkezőjét, amely a jobb oldali C-oszlop oldalburkolata alatt található az emelési pontnál (E-call).
3. Adj diót (A) és (BAN BEN) a jármű alján a váz kereszttartója mögött.
4. Csavarja ki a konzolkarok rögzítőcsavarjait (D) pótkerék tartó.
Jegyzet. Csavarok anyákkal rögzítve (A) a keresztgerenda hátsó oldaláról ki lehet tolni.
5. Távolítsa el a konzoltartókat (D) pótkerék tartó (lásd a részt Pótkerék külső tartójának eltávolítása és felszerelése (megfelelő felszereléssel)).
6. Óvatosan távolítsa el a 3 lökhárító panelt – ne sértse meg a fényezést és a kapcsokat.
7. A megfelelő komplett készlethez adjon egy hátsó sárvédő anyát.
8. Húzza teljesen hátra a pótkerék tartóját, húzza vissza és óvatosan távolítsa el a lökhárítót – próbálja meg ne sérteni a fényezést.
9. Ha van, távolítsa el a segélyhívó antennát a test jobb oldaláról (E-call).
10. A beszerelés fordított sorrendben történik, győződjön meg arról, hogy a lökhárító megfelelően illeszkedik a csomagtérajtóhoz és a hátsó kombinált lámpákhoz.
AMG berendezésmodellek

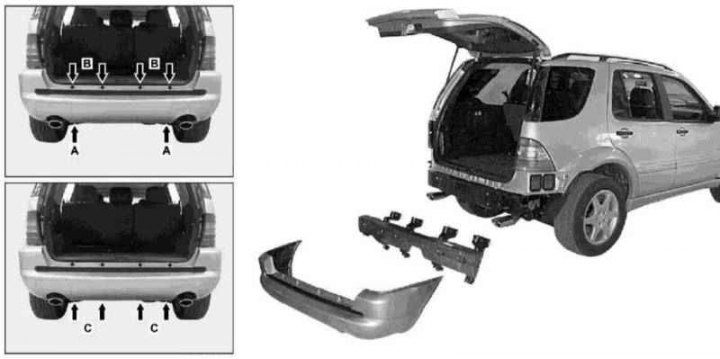

A hátsó lökhárító beépítési részletei az AMG felszereltségű modelleken
1. Az AMG modellek hátsó lökhárítójának beépítési részleteit a Ref. egy illusztráció, amelyre a szövegben minden hivatkozás utal.
2. A megfelelő konfigurációval válassza le a segélyhívó rendszer antennakábelének érintkezőjét, amely a jobb oldali C-oszlop oldalburkolata alatt található az emelési pontnál (E-call).
3. Távolítsa el a csavarokat (A) a lengéscsillapító rögzítőkereteinek rögzítése a kereszttartó aljára.
4. Távolítsa el a kárpit (Tépőzáras) és csavarja ki a csavarokat (BAN BEN), a lökhárító felső széle mentén található.
5. Visszafelé haladva óvatosan távolítsa el a lökhárítót, - ne sértse meg a fényezést és az elektromos vezetékeket, - ha van, távolítsa el a gumitömítést a karosszéria bal oldalán, és válassza le a Parktronic elektromos vezeték csatlakozóját.
6. Ha van, távolítsa el a segélyhívó antennát a test jobb oldaláról (E-call).
7. A beszerelés fordított sorrendben történik, győződjön meg arról, hogy a lökhárító megfelelően illeszkedik a csomagtérajtóhoz és a hátsó kombinált lámpákhoz.
