Első tengely

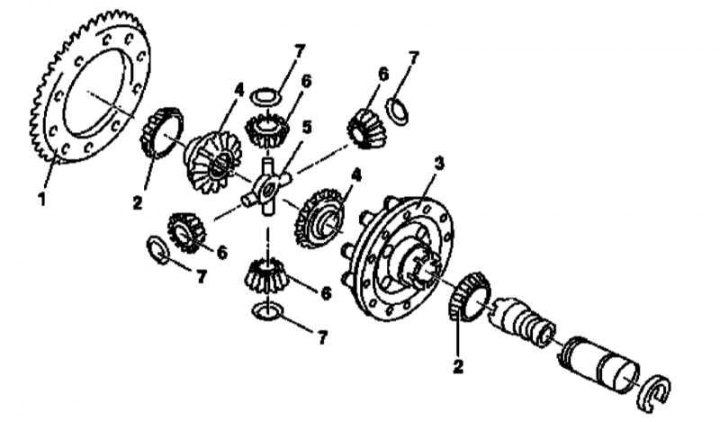

Az első tengely keresztirányú differenciálművének kialakítása
1 - A fő fogaskerék hajtott fogaskereke; 2 - Kúpgörgős csapágyak; 3 - Differenciáldoboz; 4 - Oldalsó fogaskerekek; 5 - Kereszt; 6 - Műholdak; 7 - Gömb alakú alátétek
1. Távolítsa el a differenciálművet a végső hajtóművel együtt (lásd a részt Kereszttengelyes differenciálművek szerelvényeinek ki- és beszerelése a fő fogaskerekek hajtott fogaskerekeivel).
2. Csavarja ki a rögzítőcsavarokat, és távolítsa el a vezető fogaskereket (1).
3. Egy megfelelő lehúzó segítségével távolítsa el a kúpgörgős csapágyakat (2).
4. Távolítsa el a differenciálmű dobozának fedelét (3), - jelölje meg a gömbalátétek, fogaskerekek és keresztek helyzetét egymáshoz és a dobozhoz képest. Jelölje meg a fedél helyzetét is a dobozhoz képest.
5. Távolítsa el az egyik oldalsó fogaskereket (4) állító alátéttel.
6. Távolítsa el a keresztszerkezetet (5) műholdakkal (6).
7. Távolítsa el a műholdakat (6) gömb alakú alátétekkel (7).
8. Távolítsa el a második oldalsó fogaskereket (4).
9. Alaposan törölje le az eltávolított alkatrészeket, cserélje ki a hibás részeket.
10. A beszerelés fordított sorrendben történik - az alátéteket hornyokkal az oldalsó fogaskerekek felé kell fordítani. Kövesse a szétszerelési folyamat során alkalmazott beépítési jelek helyes beállítását. A kúpos csapágyak felszerelése előtt ellenőrizze az oldalsó fogaskerék forgási ellenállását, - ha szükséges, válasszon cserélhető alátéteket.
Jegyzet. Préselés előtt a csapágyakat fel kell melegíteni körülbelül 80°C hőmérsékletre, - a csapágyakat a differenciálműhöz közel kell elhelyezni.
Hátsó tengely

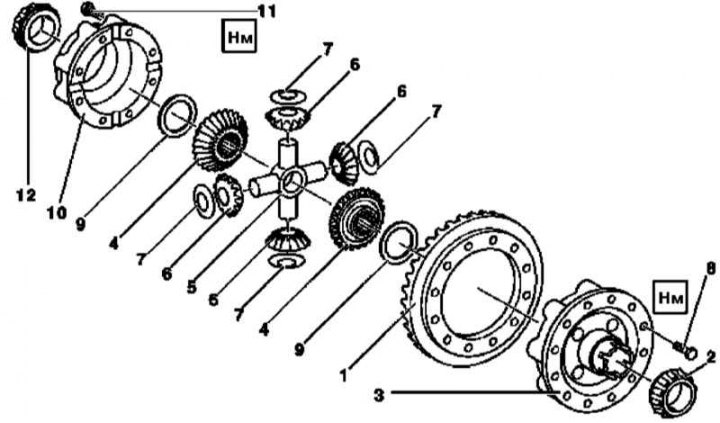

A hátsó tengely keresztirányú differenciálművének kialakítása
1 - A fő fogaskerék hajtott fogaskereke; 2, 12 - Kúpgörgős csapágyak; 3 - Differenciáldoboz; 4 - Oldalsó fogaskerekek; 5 - Kereszt; 6 - Műholdak; 7 - Gömb alakú alátétek; 8, 11 - Csavarok; 9 - Nyomóalátétek; 10 - Fedő
1. Távolítsa el a differenciálművet a végső hajtóművel együtt (lásd a részt Kereszttengelyes differenciálművek szerelvényeinek ki- és beszerelése a fő fogaskerekek hajtott fogaskerekeivel).
2. Egy megfelelő lehúzó segítségével távolítsa el a kúpgörgős csapágyat (2) (hajtott fogaskerék oldal).
3. Csavarja ki a rögzítőcsavarokat, és vegye ki a dobozból (3) hajtott fogaskerék (1).
4. Egy megfelelő lehúzó segítségével távolítsa el a kúpgörgős csapágyat (12) (a doboz oldaláról).
5. Miután előzőleg megjelölte a beépítési pozíciót, külön a doboztól (3) borító (10).
6. Távolítsa el az első oldalsó fogaskereket (4) nyomóalátéttel (9).
7. Távolítsa el a keresztet (5) műholdakkal (6) és gömbalátétekkel (7).
8. Távolítsa el a második oldalsó fogaskereket (4) koronggal (9).
9. Alaposan törölje le az eltávolított alkatrészeket, cserélje ki a hibás részeket.
10. A beszerelés fordított sorrendben történik - az alátéteket hornyokkal az oldalsó fogaskerekek felé kell fordítani. Kövesse a szétszerelési folyamat során alkalmazott beépítési jelek helyes beállítását. A kúpos csapágyak felszerelése előtt ellenőrizze a differenciál forgási ellenállását (rányomás előtt a kúpos csapágyakat fel kell melegíteni kb. 80°C hőmérsékletre, - a csapágyakat a differenciálműhöz közel kell elhelyezni).
Jegyzet. A hajtott fogaskerék oldalára vékonyabb alátétet kell felszerelni, hogy megfelelő játékot biztosítson.
