Figyelem! Mielőtt folytatná az eljárást, olvassa el a biztonsági intézkedések listáját a szakaszban Alapvető információk és biztonsági óvintézkedések!

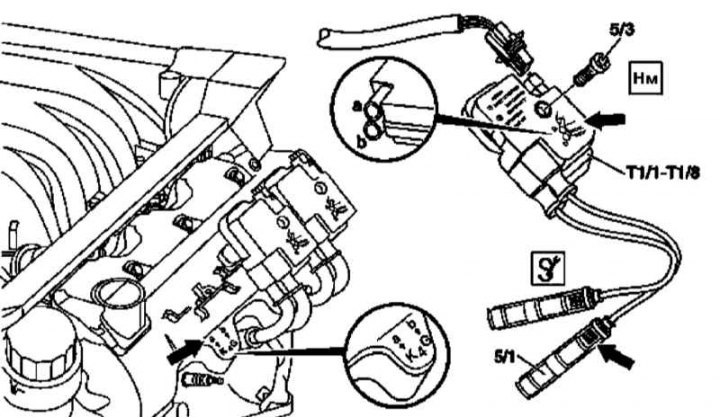

A benzinmotorok gyújtótekercseinek telepítési részletei
5/1 - A gyertyacsatlakozó hegye; 5/3 - Csavar; T1 / 1 - 1. számú henger gyújtótekercse; T1 / 2 - 2. számú henger gyújtótekercse; T1 / 3 - 3. számú henger gyújtótekercse; T1 / 4 - 4. számú henger gyújtótekercse; T1 / 5 - 5. számú henger gyújtótekercse; T1 / 6 - 6. számú henger gyújtótekercse; T1 / 7 - 7-es számú henger gyújtótekercse; T1 / 8 - 8-as számú henger gyújtótekercse; Nyíl - Tipp azonosító jel
1. Távolítsa el a hengerfejfedelet/légszűrő burkolatát.
2. Csavarjon ki egy rögzítőcsavart (5/3).
3. Válassza le az elektromos vezetékeket a megfelelő gyújtógyertyáról (5/1).
4. Válassza le az elektromos vezetékek csatlakozóját, és távolítsa el a tekercsszerelvényt (T1/X).
5. A beszerelés fordított sorrendben történik.
