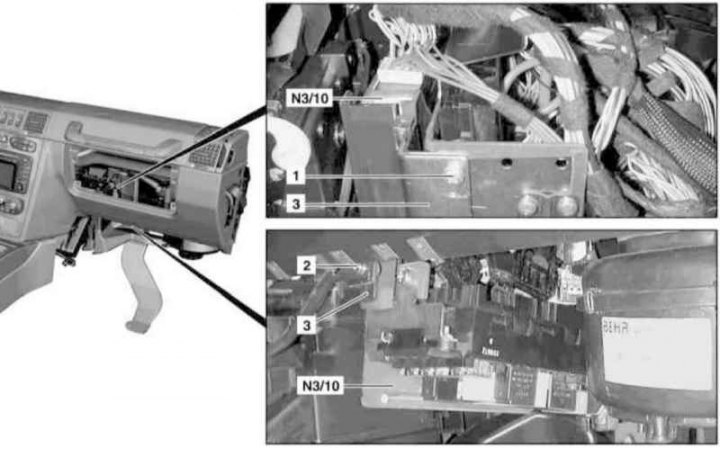

Az üzemanyag-befecskendező vezérlőmodul telepítési részletei (1/2)
1, 2 - Csavar
3 - Modul tartókonzol
N3/10 — (ECM ME-SFI)

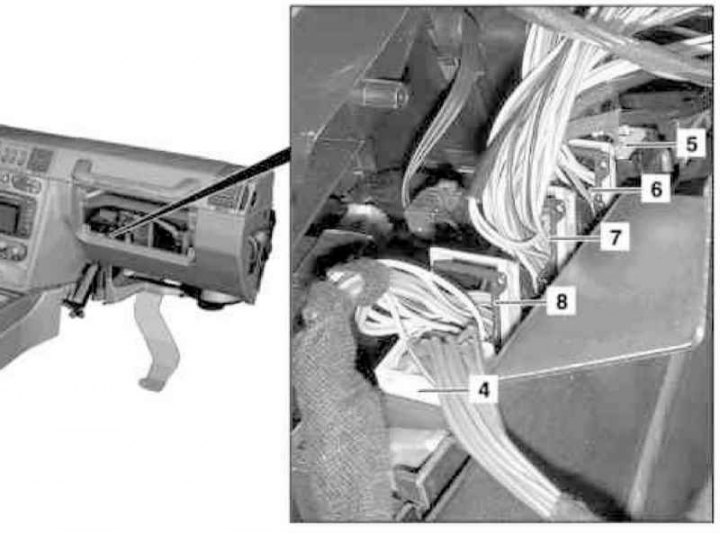

Az üzemanyag-befecskendező vezérlőmodul telepítési részletei (2/2)
4, 5, 6, 7 - Csatlakozók
1. A megfelelő konfigurációjú modelleken (kód ET2) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása).
2. Válassza le a negatív kábelt az akkumulátorról.
3. Kapcsolja be a segédakkumulátort és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív kábelt.
7 - Segéd akkumulátor
8 - A modul pozitív vezetékének kivezetése
9 - A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
4. Távolítsa el az elülső szőnyegpanelt az utas lábterében.
5. Távolítsa el a jelaktiváló és érzékelő modul szerelvényt (SAM) elülső biztosítékkal/relé szerelőtömbbel (fejezetet lásd Fedélzeti elektromos berendezések), - ne válassza le a vezetékeket.
6. Csavarja ki a csavarokat (1. és 2) és távolítsa el a tartókonzolt (3) ECM.
7. Húzza ki a vezeték csatlakozóit (4, 5, 6, 7 és 8), - ne felejtse el kioldani a reteszeket ott, ahol vannak.
8. Távolítsa el az ECM ME-SFI-t (N3/10).
9. A beszerelés fordított sorrendben történik - kövesse az elektromos vezetékek megfelelő fektetését és csatlakoztatását.
10. Befejezésül (megfelelő felszereléssel) kapcsolja ki a TELE AID rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szolgáltatási módjának aktiválása / deaktiválása) és törölje a fedélzeti öndiagnosztikai rendszer processzorának memóriáját (fejezetet lásd Motor elektromos rendszerek).
