Benzines modellek

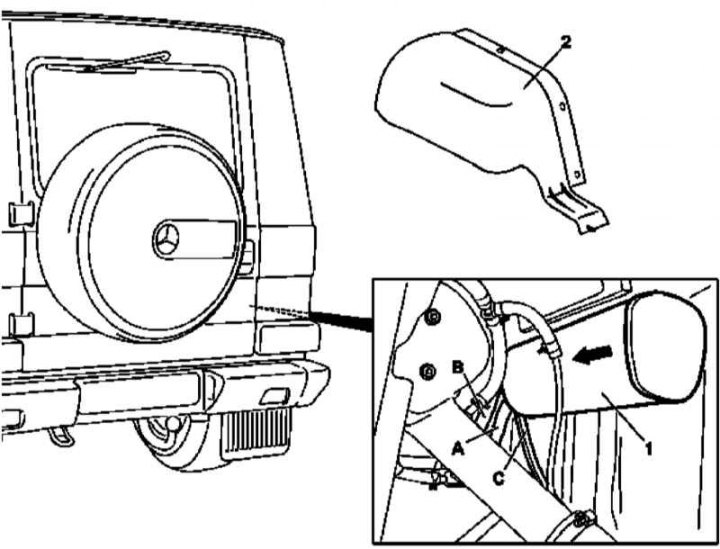

Az EVAP széntartály beépítési részletei (benzines modellek)
1 - Szén adszorber; 2 - Kerékívvédő szekrény; A - Kompenzációs lyuk; B - Vezeték a kompenzációs szelephez; C - Vezeték a regeneráló szelephez

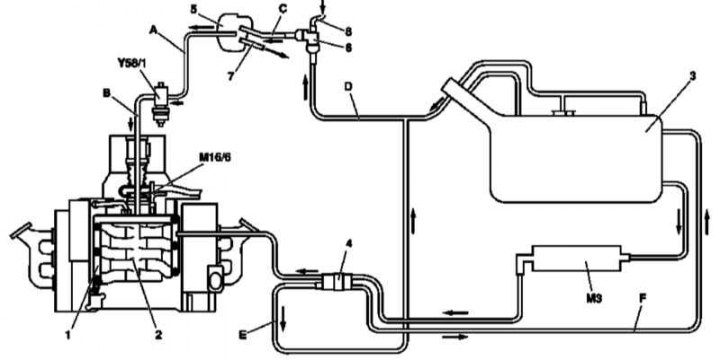

Faszén adszorber csatlakozási rajza
1 - Üzemanyag-elosztó; 2 - Bemeneti csővezeték; 3 - Üzemanyagtartály; 4 - Üzemanyagszűrő; 5 - Szén adszorber; 6 - Kiegyenlítő szelep; 7 - Kompenzációs sor; 8 - Szellőztető vezeték; M16 / 6 - Fojtószelep működtető szerkezet; M3 - Üzemanyag-szivattyú; Y58/1 - Kanna ürítőszelep; A - Sor: adszorber → ürítőszelep; B - Vonal: öblítőszelep → bemeneti csővezeték; C - Sor: kompenzációs szelep → adszorber; D - Sor: üzemanyagtartály → kompenzációs szelep; E - Sor: üzemanyagszűrő → tartály gáztalanítása; F - Vonal: Üzemanyag visszatérő vezeték
1. Vegye ki a szekrényt (2) a jobb hátsó kerék ívének védelme (fejezetet lásd Test).
2. Az ábrán a nyíllal jelzett irányba csúsztatva távolítsa el az adszorbert (1).
3. Válassza le az adszorberről (1) vonalak (A, B és C).
4. A beszerelés fordított sorrendben történik.
