Benzines modellek

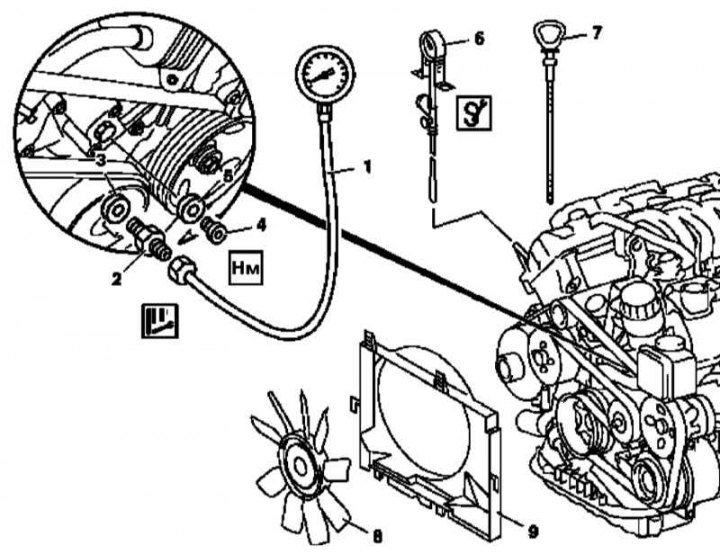

Motorolajnyomás ellenőrzése benzines modelleken
1. Függőlegesen felfelé húzva távolítsa el a motor kárpitlapokat/légszűrő egységet.
2. Távolítsa el a ventilátor szerelvényt (8) hűtőrendszer és burkolata (9).
3. Távolítsa el a csavart az időzítő burkolatából (4) és a tömítő alátéttel együtt távolítsa el (5).
Jegyzet. A tömítő alátétet hiba nélkül ki kell cserélni.
4. A tömítő alátét burkolatába ültetett időzítő hajtás segítségével (3) kétoldalas dugós csatlakozó (2) csatlakoztasson egy csatlakozótömlővel ellátott nyomásmérőt a motorhoz (1) olajnyomás mérésére.
5. Ellenőrizze a motorolaj szintjét, szükség esetén javítsa (fejezetet lásd Folyamatos gondozás és karbantartás).
6. Távolítsa el a hézagmérőt a vezetőcsőről (7) mérje meg a motorolaj szintjét, és cserélje ki egy távoli hőmérőre (6).
7. Indítsa be a motort, melegítse fel normál üzemi hőmérsékletre (80°С), majd olvassa le a nyomásmérő állásait különböző főtengely-fordulatszámoknál. Hasonlítsa össze a mérési eredményeket a követelményekkel Műszaki adatok.
Jegyzet. Ha lenyomja a gázpedált, a nyomásnak azonnal növekednie kell.
8. A beszerelés fordított sorrendben történik.
Dízel modellek (M612)

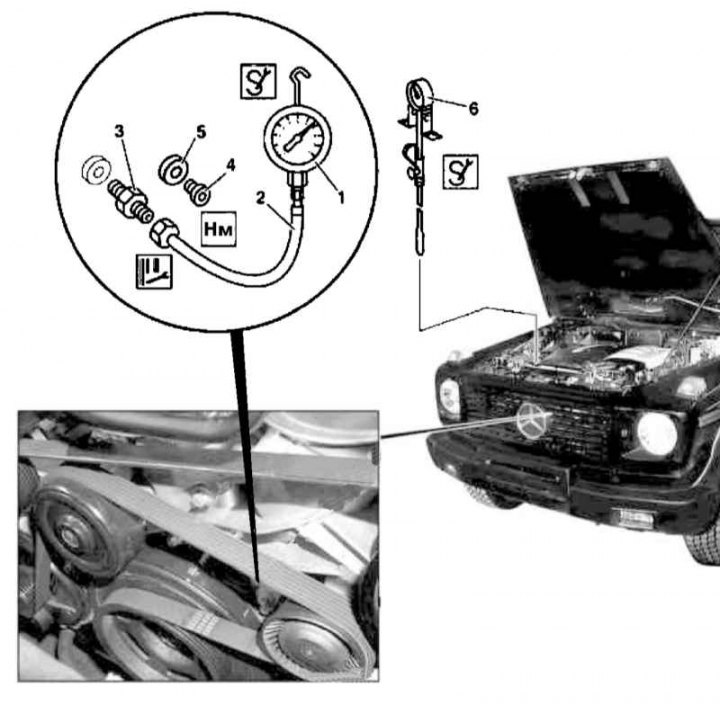

Motorolajnyomás ellenőrzése dízel modelleken (M612)
1. Távolítsa el a felső kárpitpaneleket a hengerfejburkolatról.
2. Folytassa a 4–8. bekezdésben megadott utasítások szerint (benzines modellekhez).
Jegyzet. A leolvasások 90°C-os üzemi olajhőmérsékleten történnek. Alapjáraton az olajnyomás nem eshet 0,3 atm alá (rúd); a gázpedál lenyomásakor a leolvasott értéknek azonnal növekednie kell, és legalább 3 atm értéket kell elérnie (rúd) 3000 ford./percnél.
