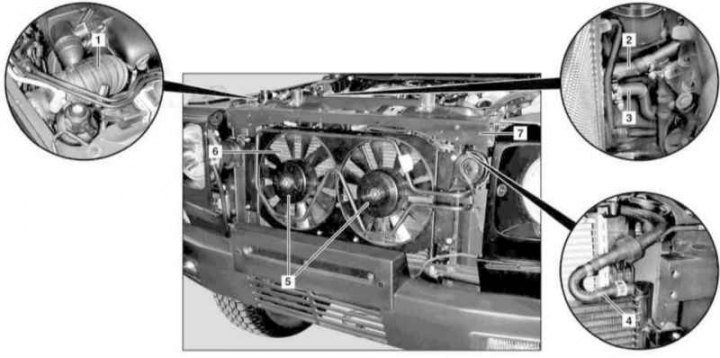

Az M612 motorral szerelt dízelmodellek alacsony hőmérsékletű hűtőjének beszerelési részletei
1 - Légbeszívó hüvely; 2, 3 - A hűtőút tömlői; 4 - A hűtőút túlfolyó vezetéke; 5 - Segédventilátorok; 6 - Alacsony hőmérsékletű hűtő; 7 - Felső keresztirányú válaszfal
1. Az alacsony hőmérsékletű hűtőt a 612-es sorozatú motorral felszerelt dízel modellekre szerelték fel.
2. Emelje fel az autót, és tegye állványra.
3. Távolítsa el a forgattyúház védelmét.
4. Ürítse ki a hűtőrendszert (fejezetet lásd Folyamatos gondozás és karbantartás).
5. Távolítsa el az elülső rácsot (fejezetet lásd Test).
6. Távolítsa el a levegőbeszívó tömlőt (1).
7. Távolítsa el a felső keresztirányú válaszfalat (7) és a motorháztető reteszt eltávolítása nélkül vegye félre.
8. Válassza le a hűtőfolyadék tömlőit (2. és 3), - szükség esetén készítsen elő cserebilincseket.
9. Kösse le a túlfolyó vezetéket (4) hűtési út.
10. Távolítsa el a kiegészítő ventilátor szerelvényt (5) (lásd a részt A kiegészítő ventilátor szerelvény eltávolítása és beszerelése).
11. Előre húzva, majd felemelve távolítsa el az alacsony hőmérsékletű hűtőegységet (6).
12. A beszerelés fordított sorrendben történik.
13. Végül ellenőrizze, hogy nincs-e szivárgás a hűtőrendszerben, és törölje az OBD processzor memóriáját (fejezetet lásd Motor elektromos rendszerek).
