Elektromos berendezések
Bekötési rajzok
Légkondicionáló rendszer (AAC) (benzines modellek 01.09.01-től)
0

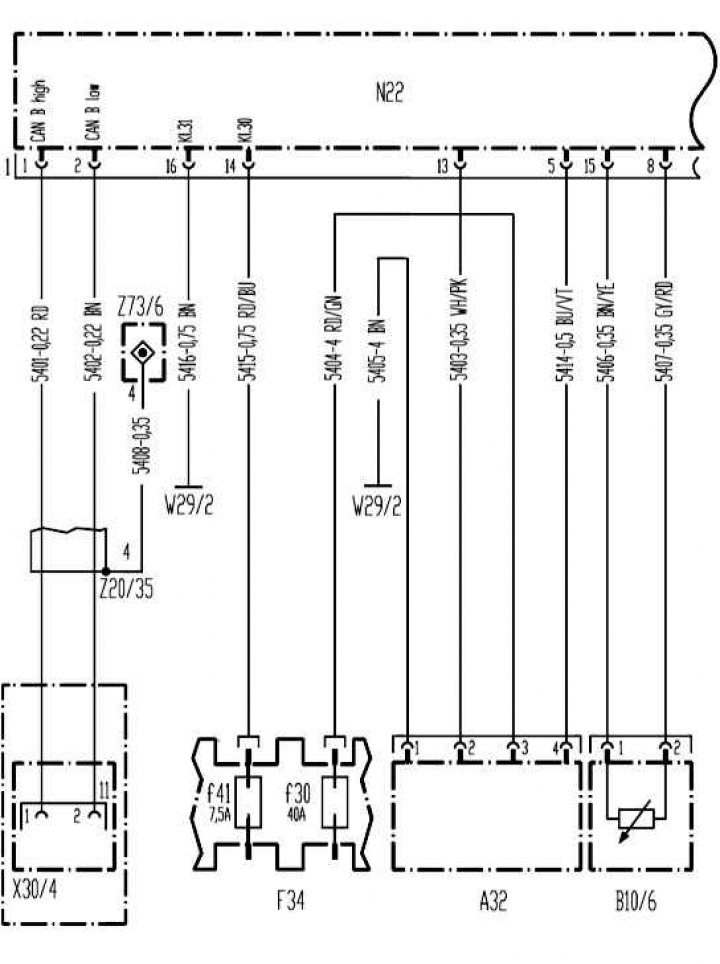

Légkondicionáló rendszer (AAC) (benzines modellek 01.09.01-től)
Az elektromos diagramokon szereplő jelölések listáját lásd
ezen az oldalon →
