Főoldal
G-Class
W463
(1999-2024)
Elektromos berendezések
Bekötési rajzok

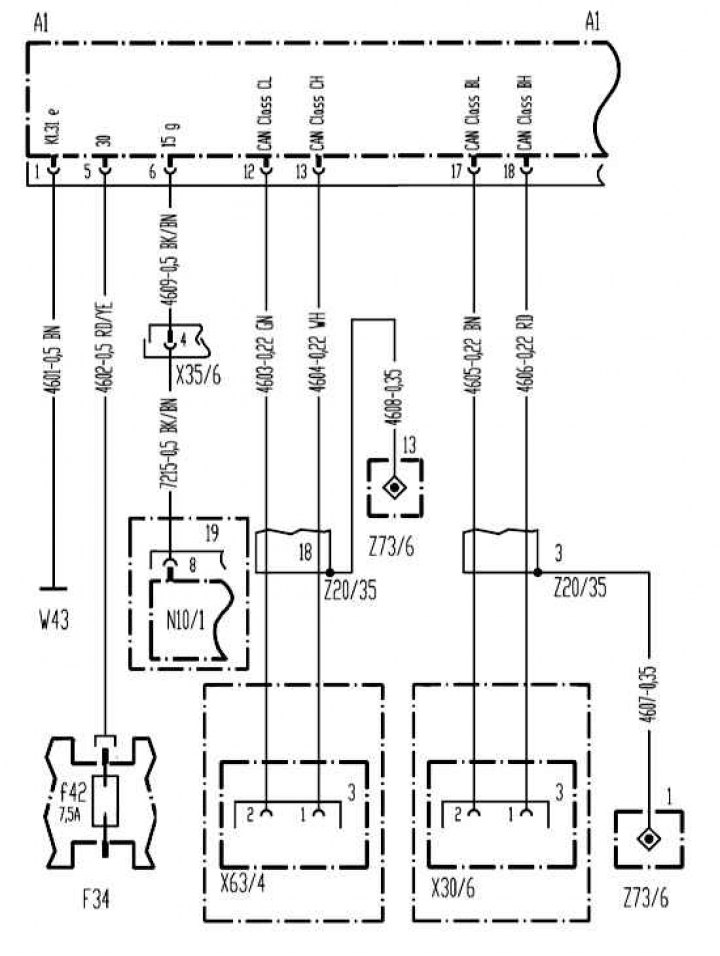

Műszercsoport ASSYST nélkül (minden modell 01.09.01-től)
0
Műszercsoport ASSYST nélkül (minden modell 09/01/01-től)
Az elektromos diagramokon szereplő jelölések listáját lásd
ezen az oldalon →
