4 hengeres soros motor
Visszavonás
1. Távolítsa el a légszűrő keresztcsövét a bilincsek meglazításával.
Rajz 5.17. A hengerfejburkolat eltávolítása: 1, 3 - csavar; 2 - persely; 4 – gyújtógyertya hegye; 5 - tömlő; 6 - oldalsó fedél; 7 - tömítés; 8, 9 - borító
2. Válassza le a tömlőt 5 (rajz 5.17) a forgattyúház szellőzőrendszere a hengerfejburkolatból.
3. Válassza le a 6 fedőkapcsot, és felfelé távolítsa el.
4. Csavarja ki az 1-es csavart, majd vegye le a 9-es fedelet a 2-es persellyel.
5. Távolítsa el a gyújtógyertyák hegyeit.
6. Válassza le az oxigénkoncentráció érzékelő vezetékét.
7. Csavarja el a hengerfej fedelének rögzítőcsavarjait.
Figyelem! A csavarok különböző hosszúságúak, ezért jelölje meg, hol illeszkednek.
8. Távolítsa el a 8 fedelet a 7 tömítéssel.
Telepítés
9. Ellenőrizze a fedéltömítés műszaki állapotát: ne legyen rajta porozitás és zúzódás. Szerelje fel a 8 fedelet a 7 tömítéssel a blokkfejre.
Figyelem! Ügyeljen a tömítés helyes beszerelésére a hátsó hornyok oldalán.
10. Rögzítse egyenletesen a burkolat csavarjait 10 Nm nyomatékkal.
11. Csatlakoztassa az oxigénkoncentráció-érzékelő vezetékét.
12. Szerelje be a gyújtógyertya hegyeket.
13. Szerelje fel és csavarozza fel a fennmaradó burkolatokat.
14. Csatlakoztassa a forgattyúház szellőzőrendszerének tömlőjét, és rögzítse egy gallérral.
15. Szerelje be a levegőszűrő keresztcsövét.
16. Indítsa be a motort, és melegítse fel üzemi hőmérsékletre.
17. Ellenőrizze a hengerfej fedelének tömítettségét. Különös figyelmet kell fordítani a hátsó mélyedésekre és a gyújtógyertyák számára kialakított fülekre.
6 hengeres V-motor
Visszavonás
1. Válassza le a csatlakozót a levegőmérő érzékelőjéről.
2. Távolítsa el a légszűrő rezonátorát.
3. Távolítsa el a légszűrőt.

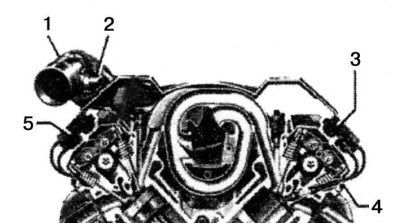

Rajz 5.18. A 6 hengeres V-ikermotor hengerfejburkolatainak eltávolítása: 1 - bemeneti cső; 2 - tűs csatlakozó; 3, 5 - gyújtótekercs; 4 – gyújtógyertya hegye
4. Fordítsa le a fedélről egy bemeneti csövet 1 (rajz 5.18), válassza le a fojtószelep-szerelvényről, és távolítsa el a levegőtömeg-érzékelővel együtt.
Automata sebességváltóval szerelt modellekhez:
5. Válassza le az olajszint-jelző csövet a sebességváltóban.
Minden modellhez:
6. Válassza le a gyújtótekercsek 3, 5 rögzítését a hengerfejek fedelére.
7. Távolítsa el a 4 gyújtógyertya hegyét.
8. Válassza le a szívócsonk felé néző vákuumtömlőket a hengerfejburkolatokról.
9. Válassza le a forgattyúház szellőzőtömlőjét a bal oldali hengerfejfedél hátsó végéről.
10. Csavarja el a hengerfejek fedeleinek rögzítőcsavarjait, és távolítsa el őket egy tömítőbetéttel.
Telepítés
11. Fedezze fel a hengerfejet béléssel, és csavarja be a csavarokat, amelyek egy keresztet rögzítenek 10 Н·м nyomatékkal. Ujjaival tapintva ellenőrizze, hogy a tömítés megfelelően van-e behelyezve.
12. Csatlakoztassa hátulról a bal hengerfej fedeléhez a motor forgattyúházának szellőzőrendszerének tömlőjét.
13. Csatlakoztassa a hengerfejek vákuumtömlőinek fedelét.
14. Csavarja be a 3. és 5. gyújtótekercset 8 Nm nyomatékkal.
15. Rögzítse a 4 gyújtógyertya hegyét a hengerfejek fedelére a jelölésüknek megfelelően, és csatlakoztassa a gyújtótekercsekhez.
Automata sebességváltóval szerelt modellekhez:
16. Csavarja be az olajszint-jelző vezetőcsövét a sebességváltóba.
Minden modellhez:
17. Szerelje be a légszűrőt.
18. Rögzítse a légszűrőt a szívócsővel, a légtömeg-érzékelővel és a fojtószelep-szerelvényekkel a hengerfejburkolathoz.
19. Csatlakoztassa a csatlakozót a levegőtömeg-érzékelőhöz, és szerelje be a rezonátort.
