Visszavonás
1. Húzza ki a vezetéket a tároló akkumulátor negatív csatlakozójából.
Figyelem! Ez törli a memóriaeszközökbe bevitt kódokat, például a rádiókódot.
2. Távolítsa el a motortér alsó pajzsát.
3. Engedje le a hűtőfolyadékot.
4. Távolítsa el a viszkózus ventilátort.
5. Távolítsa el a ventilátor burkolatát.
6. Ha van elektromos ventilátor, távolítsa el azt a burkolattal együtt.

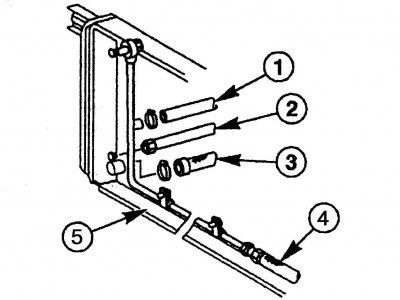

Rajz 5.33. A hűtőrendszer tömlőinek leválasztása a radiátorról: 1, 3 – hűtőrendszer tömlő; 2, 4 - olajvezeték; 5 - radiátor
7. Válassza le az 1. és 3. tömlőt a hűtőről (rajz 5.33) hűtőrendszer, a rögzítő bilincsek meglazítása és elcsúsztatása után.
Automata sebességváltóval szerelt modelleknél:
8. Rögzítse a 2. és 4. olajvezetéket bilincsekkel (rajz 5.33), a sebességváltóhoz és onnan. Ugyanakkor ügyeljen a sterilitásra. Tisztítsa meg a csatlakozásokat kívülről alkohollal.
9. Leválasztás után fedje le a csövek végeit műanyag zacskókkal és rögzítse a csövekhez.
Minden modellhez:
10. Távolítsa el a légbeömlőt.
Légkondicionált modelleknél:
11. Válassza le a rácsot az elülső keresztirányú gerendáról, és távolítsa el, ehhez fordítsa el a kapcsokat 90°-kal.
Minden modellhez:

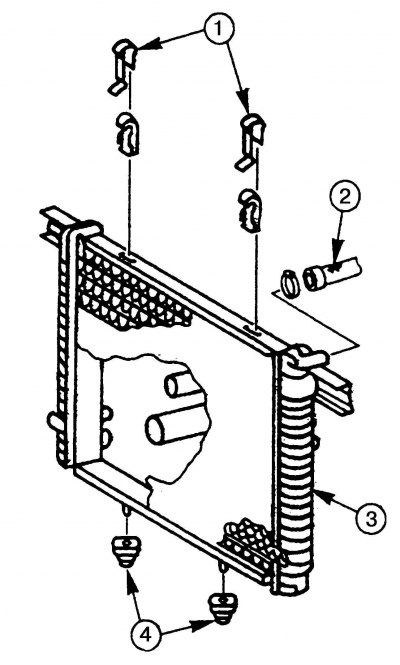

Rajz 5.34. A hűtőrugós bilincsek eltávolítása: 1 - rugós klip; 2 – egy radiátor felső tömlője; 3 - radiátor; 4 - gumi radiátortartó
12. Csatlakoztassa le a radiátort 3 (rajz 5.34) hűtőtömlő 2, miután meglazította és visszacsúsztatta a bilincset.
13. Távolítsa el a rugókapcsokat 1.
Légkondicionált modelleknél:
14. Fordítsa el az öt csavart, és távolítsa el az elülső kereszttartót.
15. Akassza le a motorháztető nyitórudat a kereszttartóról, és távolítsa el.
Minden modellhez:

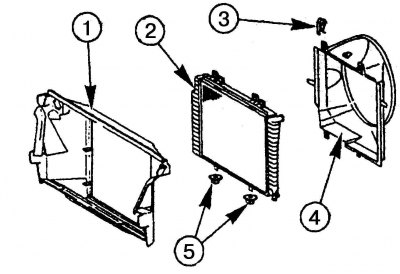

Rajz 5.35. Légcsatorna leválasztás: 1 - légcsatorna; 2 - radiátor; 3 – ventilátorház zár; 4 - ventilátorház; 5 - gumi támasztó radiátor
16. Csatlakoztassa le az 1. légcsatornát (rajz 5.35) radiátorból 2.
Figyelem! Ne nyissa ki a légkondicionáló áramkörét. A bőrrel érintkezve a hűtőközeg helyi fagyási sérülést okozhat.
Légkondicionált modelleknél:
17. Csavarja le a kondenzátort a radiátorról, és a tömlők leválasztása nélkül tegye fel.
Minden modellhez:
18. Vegye le a hűtőt felfelé.
Telepítés
19. Ellenőrizze, hogy a tömlők nincsenek-e repedések, vágások vagy egyéb sérülések.
20. Ellenőrizze a gumilábak állapotát 5 (rajz 5.35).
21. Szerelje be felülről a 2 radiátort úgy, hogy a vezetői az alsó kereszttartón lévő gumitámaszok 5 furataiba illeszkedjenek.
22. Csatlakoztassa az 1. légcsatornát a radiátorhoz.
Légkondicionált modelleknél:
23. Csatlakoztassa a kondenzátort a radiátorhoz.
24. Szerelje fel az elülső kereszttartót, és rögzítse öt csavarral.
25. Rögzítse a motorháztető zár nyitórudat a kereszttartóhoz.
Minden modellhez:
26. Szerelje be a levegőbeömlőt.
27. Helyezze be felülről a rugós kapcsokat 1 (rajz 5.34) radiátor.
28. Csatlakoztassa a hűtőrendszer tömlőit a radiátorhoz, és rögzítse őket bilincsekkel.
29. Tekerje fel az olajvezetékek hollandi anyáit 20 Nm nyomatékkal, és távolítsa el a bilincseket.
Légkondicionált modelleknél:
30. Szerelje fel a hűtőrácsot, helyezze be mindkét kapcsot a lyukakba, és forgassa el 90°-kal jobbra.
Minden modellhez:
31. Szerelje fel a ventilátor fedelét, ha eltávolította.
32. Szereljen be egy viszkózus ventilátort.
33. Szerelje fel az elektromos ventilátort a rendezőtokkal, ha az filmben szerepelt.
34. Töltse fel a hűtőrendszert hűtőfolyadékkal.
35. Csatlakoztasson egy vezetéket az akkumulátor negatív csatlakozójához.
36. Indítsa be a motort, és melegítse fel üzemi hőmérsékletre.
37. Ellenőrizze az összes csatlakozás tömítettségét.
38. Ellenőrizze a hűtőfolyadék szintjét, szükség esetén töltse fel.
39. Írja be a kódokat a memóriaeszközbe.
