Figyelem! A felső láncvezető eltávolításához adapterrel ellátott inerciális kalapácsot kell használni.
A láncvezető külső és belső részét összekötő rögzítőkonzolok elhelyezkedése

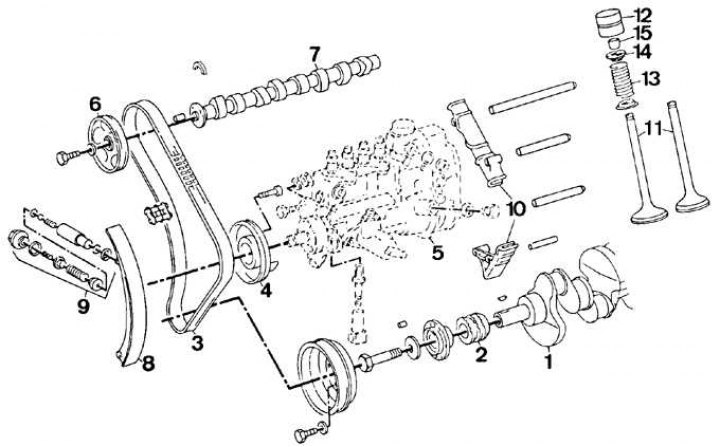

1 - főtengely; 2 - szíjtárcsa; 3 - hajtólánc; 4 – a nagynyomású üzemanyag-szivattyú csillaga; 5 - nagynyomású üzemanyag-szivattyú; 6 - vezérműtengely lánckerék; 7 - vezérműtengely; 8 - a feszítő mechanizmus cipője; 9 - feszítő mechanizmus; 10 - lánccsillapítók; 11 - szelepek; 12 – hidraulikus toló; 13 - rugó; 14 - rugós tartólemez; 15 - keksz
Feszítőcipő
Visszavonás
1. Távolítsa el a hengerfejet.
2. Távolítsa el a hajtólánc fedelét.
3. Csavarja le a hajtólánc feszítőjét.
4. Távolítsa el a feszítőpapucsot.
Vizsgálat
1. Ellenőrizze a feszítőpapucs állapotát kopás és sérülés szempontjából, és szükség esetén cserélje ki.
Telepítés
1. Szerelje fel a feszítőpapucsot.
2. Csavarja be a hajtólánc feszítőt.
3. Szerelje fel a hajtólánc fedelét.
4. Szerelje be a hengerfejet.
Felső láncvezető
Visszavonás

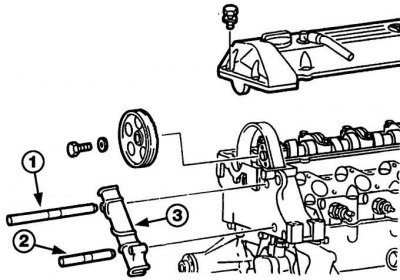

A felső láncvezető elemei
1 - felső rögzítőcsap;
2 - alsó rögzítőcsap;
3 - a hajtólánc felső lengéscsillapítója

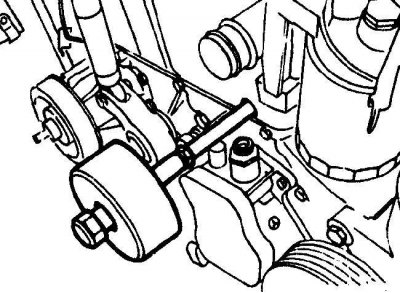

Adapterrel ellátott ütőkalapács segítségével távolítsa el a láncvezető felső rögzítőcsapját
1. Távolítsa el a vezérműtengely lánckerekét.
2. Csavarjon be egy további csavart az egyik felső láncvezető rögzítőcsapba, és egy adapterrel ellátott tehetetlenségi kalapács segítségével távolítsa el a láncvezető rögzítőcsapját a kiegészítő csavar fejénél (lásd az rajz A felső láncvezető elemei Adapterrel ellátott tehetetlenségi kalapáccsal a láncvezető felső rögzítőcsapjának eltávolításához).
3. Ugyanígy távolítsa el a második csapszeget.
4. Távolítsa el a felső láncvezetőt a hengerfejről.
Vizsgálat
1. Ellenőrizze a feszítőpapucs állapotát kopás és sérülés szempontjából, és szükség esetén cserélje ki.
Telepítés
1. Szerelje fel a felső láncvezetőt a hengerfejre, és helyezze be félig a tiplikcsapokat.
2. Vigyen fel vékony réteg tömítőanyagot a dübelcsapok megemelt felületére, és végül nyomja be a dübelcsapokat a hengerfejbe.
3. Szerelje be a vezérműtengely lánckerekét.
Alsó láncvezető
Visszavonás
1. Távolítsa el a hajtólánc fedelét.
2. Csavarja le a hajtólánc feszítőjét.
3. Távolítsa el az alsó láncvezetőt a forgócsapról.
Vizsgálat
1. Ellenőrizze az alsó láncvezető állapotát kopás és sérülés szempontjából, és szükség esetén cserélje ki.
Telepítés
1. Szerelje fel az alsó hajtólánc-vezetőt a forgócsapra.
2. Csavarja be a hajtólánc-feszítőt.
3. Szerelje fel a hajtólánc fedelét.
