Figyelem! A hajtólánc burkolatának eltávolításakor emelőszerkezetet kell használni. A burkolat felszerelésekor tömítőanyag használata szükséges.
Visszavonás

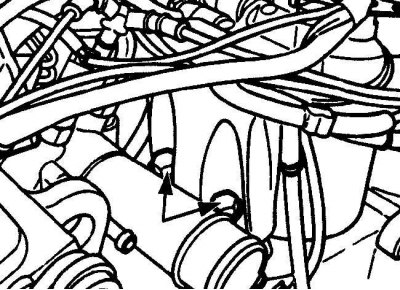

A két csavar elhelyezkedése az üzemanyagszűrő és a termosztát elején

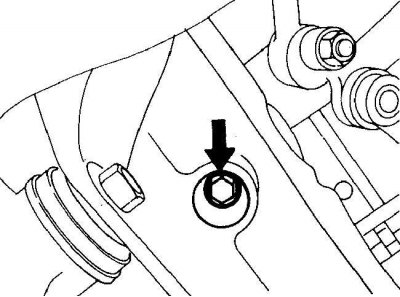

A tápegység tartójának alsó rögzítőcsavarjának helye

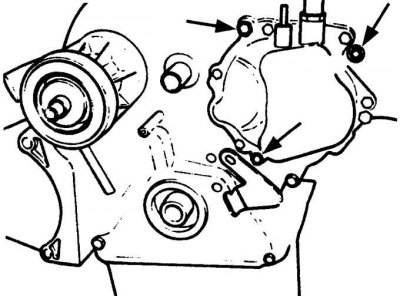

A nagynyomású üzemanyag-szivattyú csavarjainak elhelyezkedése a hajtólánc fedeléhez

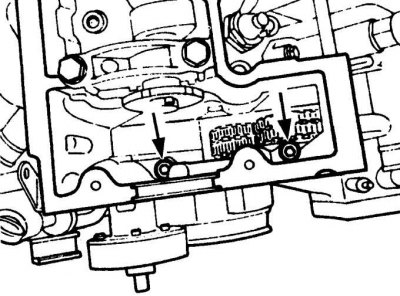

A hajtólánc fedelét a hengerblokk fejéhez rögzítő csavarok elrendezése

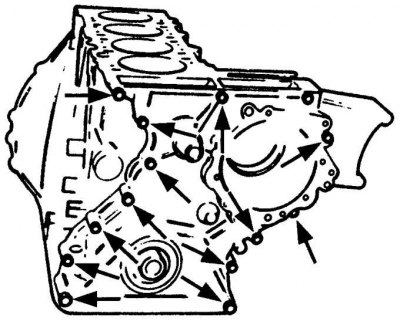

A hajtólánc fedelét a motor hengerblokkjához rögzítő csavarok elrendezése
1. Távolítsa el a földelő vezetéket az akkumulátorról.
2. Nyissa ki a motorháztetőt és helyezze függőleges helyzetbe.
3. Távolítsa el a motor alsó sárvédőjét.
4. Távolítsa el a hűtőborda és a hűtőborda ventilátor szerelvényét.
5. Távolítsa el a főtengely szíjtárcsát/rezgéscsillapítót és az agyat.
6. Távolítsa el a segédhajtószíj-feszítőt a következőképpen:
- a - távolítsa el a műanyag dugót, csavarja ki a csavart és távolítsa el a segédhajtószíj közbenső szíjtárcsáját;
- b - csavarja ki a csavarokat és távolítsa el a hűtőventilátor szíjtárcsáját;
- c - csavarja ki a csavarokat és távolítsa el a feszítőszerkezet lengéscsillapító rugóját;
- d - távolítsa el a feszítőmechanizmus rugóját;
- e - távolítsa el a segédhajtószíj-feszítőt.
7. Távolítsa el a fékrendszer vákuumszivattyúját.
8. Távolítsa el a szervokormány-szivattyút.
9. Távolítsa el az önszintező hátsó felfüggesztés szivattyút a hengerfejről.
10. Távolítsa el a generátort.
11. Engedje le a motorolajat a motorból.
12. Távolítsa el a hengerfej fedelét.
13. A légkondicionálóval felszerelt modelleken fedje le a kondenzátort vastag kartonpapírral, hogy elkerülje a további károsodást.
14. Távolítsa el a két csavart az üzemanyagszűrő és a termosztát szerelvény elején (lásd az rajz A két csavar elhelyezkedése az üzemanyagszűrő és a termosztát elején).
15. Csavarja le az olajszintmérő pálca csövét a hengerfejről.
16. Csavarja ki a csavarokat, és távolítsa el a generátor rögzítőkarját.
17. Jelölje meg a helyet, csavarja le a forgattyús szögérzékelő konzolját, és mozgassa az érzékelőt oldalra.
18. A motor felemeléséhez akassza fel az emelőt az első szemre.
19. A jármű alatt a motor mindkét oldalán dolgozva távolítsa el a hajtáslánc alsó rögzítőcsavarjait (lásd az rajz A tápegység tartójának alsó rögzítőcsavarjának helye).
20. Emelje fel a motort, és csavarja ki az olajteknőt a hajtólánc burkolatához rögzítő csavarokat, majd lazítsa meg az olajteknőt rögzítő többi csavart.
21. Engedje le a motort.
22. Távolítsa el a három csavart, amelyek a nagynyomású üzemanyag-szivattyút a vezérműlánc burkolatához rögzítik (lásd az rajz A nagynyomású üzemanyag-szivattyú csavarjainak elhelyezkedése a hajtólánc fedeléhez).
23. A hengerfej tetején lévő lyukon keresztül csavarja ki a két csavart, amelyek a hengerfejet a vezérműlánc fedeléhez rögzítik (lásd az rajz A hajtólánc fedelét a hengerblokk fejéhez rögzítő csavarok elrendezése).
24. Csavarja ki a hajtólánc fennmaradó csavarjait, és vegye le a fedelet (lásd az rajz A hajtólánc fedelét a motor hengerblokkjához rögzítő csavarok elrendezése).
Figyelem! A hajtólánc burkolatának eltávolításakor emelőszerkezetet kell használni. A burkolat felszerelésekor tömítőanyag használata szükséges.
25. A vezérműlánc burkolatának eltávolításakor ügyeljen arra, hogy ne sértse meg a hengerfejet és az olajteknő tömítését.
Telepítés
1. Tisztítsa meg a vezérműlánc burkolat, a hengerfej és a hengerblokk illeszkedő felületeit.
2. Ellenőrizze a hengerfej tömítés állapotát. Ha a tömítés sérült, a hengerfejet el kell távolítani, és a tömítést ki kell cserélni.
3. Ellenőrizze az olajteknő tömítés állapotát. Ha a tömítés sérült, az olajteknőt el kell távolítani, és a tömítést ki kell cserélni. Ha szükséges, cserélje ki a főtengely első O-gyűrűjét.
4. A főtengely tömítőgyűrű munkaéleinek sérülésének elkerülése érdekében tekerje be a főtengely elülső végét ragasztószalaggal.
5. Vigyen fel vékony réteg tömítőanyagot a hengerblokk felületére, amely illeszkedik a vezérműlánc burkolatához.
6. Kenje meg tiszta motorolajjal az első főtengely tömítés tömítőajkait, és óvatosan szerelje fel a vezérműlánc fedelét a motorra.
7. Csavarja be a hajtólánc fedelének rögzítőcsavarjait és húzza meg a kívánt nyomatékkal.
8. A hengerfej felső részén található lyukakon keresztül szerelje be a hengerfejet a hajtólánc burkolatához rögzítő csavarokat, és húzza meg őket a szükséges nyomatékkal.
9. Távolítsa el a ragasztószalagot a főtengely elülső végéről.
10. Csavarja be és húzza meg a szükséges nyomatékkal a nagynyomású üzemanyag-szivattyút rögzítő csavarokat és anyákat.
11. Emelje fel a motort, csavarja be az olajteknőt a hajtólánc burkolatához rögzítő csavarokat, és húzza meg őket a kívánt nyomatékkal.
12. Engedje le a motort, és csavarja be az erőegység támasztékának alsó rögzítőcsavarjait.
13. Az előző jelöléseknek megfelelően szerelje fel a főtengely szögérzékelő konzolját.
14. Szerelje fel a generátor tartókonzolját.
15. Rögzítse a nívópálca csövét a hengerfejhez.
16. Szerelje be az üzemanyagszűrőt.
17. Szerelje fel a hengerfej fedelét.
18. Telepítse a generátort.
19. Szerelje fel az önszintező hátsó felfüggesztő szivattyút a hengerfejre.
20. Szerelje be a szervokormány-szivattyút.
21. Szerelje be a fékvákuumszivattyút.
22. Szerelje be a segédhajtószíj-feszítőt az eltávolítás fordított sorrendjében.
23. Szerelje be az agyat és a főtengely szíjtárcsát/rezgéscsillapítót.
24. Szerelje fel a hűtőventilátor egységet és a hűtőt.
25. Szerelje be a motor alsó sárvédőjét.
26. Töltsön motorolajat a motorba.
27. Csatlakoztassa a földvezetéket az akkumulátorhoz.
