Visszavonás

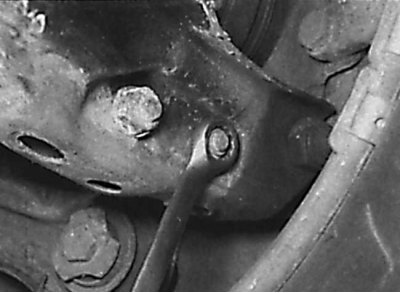

Csavarja le az anyát, amely rögzíti a bukókar csuklóját az alsó hátsó felfüggesztő karhoz
1. Emelje fel az autó hátsó részét, és rögzítse állványokon. Távolítsa el a megfelelő hátsó kereket.
2. Csavarja ki a csavarokat, és távolítsa el a védőburkolatot az alsó kar aljáról.
3. A speciális szerszám segítségével nyomja össze a rugót úgy, hogy az elmozduljon a tetejétől. Speciális rugóösszenyomó eszköz használatakor ügyeljen arra, hogy a rugó tekercseit biztonságosan megfogják, és a rugót az ellenkező oldalról összenyomják. A rugó nagyon nagy nyomóerővel rendelkezik, ezért csak nagyon megbízható szerszámot használjon. Soha ne kösse meg a rugót dróttal.
4. Csavarja ki az anyát, és távolítsa el a csavart, amely a bukórúd láncszemét az alsó vezérlőkarhoz rögzíti (Lásd a képen).
5. Támassza meg az alsó hátsó felfüggesztőkart egy emelővel egy fatömbön keresztül.
6. Csavarja ki az anyát, és távolítsa el a lengéscsillapító alsó részét rögzítő csavart.
7. Lazítsa meg az anyát, és távolítsa el az alsó kar külső forgócsavarját. Legyen óvatos, engedje le az alsó hátsó felfüggesztőkart, és távolítsa el a tekercsrugót a felső tartócsészével együtt.
8. Távolítsa el az anyát, majd távolítsa el a hátsó alsó kar belső forgócsavarját, és távolítsa el a kart.
Javítás
1. Tisztítsa meg a hátsó felfüggesztés alsó karját a szennyeződéstől és a korróziógátló bevonattól, és ellenőrizze, hogy nincs-e rajta repedés vagy mechanikai sérülés. Különös figyelmet kell fordítani a kar rögzítő perselyeire. Ha a perselyek cseréje szükséges, akkor ezt a munkát szervizben kell elvégezni, mert ehhez hidraulikus prés és megfelelő tüskék használata szükséges.
Telepítés
1. Szerelje vissza az alsó hátsó felfüggesztőkart, helyezze be a belső forgócsavart és az alátétet, és csavarja fel az új anyát anélkül, hogy teljesen meghúzná.
2. Ellenőrizze, hogy az alsó rugóülés tiszta-e, majd szerelje fel a felső ülést a rugóra, és helyezze be a rugót a helyére.
3. Forgassa el a tekercsrugót úgy, hogy az alsó vége megfelelően illeszkedjen az alsó rugótartóba. Helyezze a felső rugós ülést a tartó alá, és óvatosan emelje fel a hátsó alsó kart, amíg az egy vonalba nem kerül az agyrögzítéssel, a bukórúd lengéscsillapítójával és a lengéscsillapítóval.
4. Ellenőrizze a rugó megfelelő elhelyezkedését, majd helyezze be az alsó kar külső forgócsavarját, csavarjon rá egy új anyát, de ne húzza meg teljesen.
5. Igazítsa a lengéscsillapító alsó végét a karhoz, helyezze be a rögzítőcsavart, és csavarjon rá egy új anyát anélkül, hogy teljesen meghúzná.
6. Helyezze be a bukórúd kengyelének csavarját, majd csavarjon rá egy új anyát a csavarra anélkül, hogy teljesen meghúzná.
7. Szerelje fel a hátsó kereket, majd engedje le a járművet a talajra, és húzza meg a kerékcsavarokat a megfelelő nyomatékkal.
8. Ringassa meg az autót úgy, hogy a hátsó felfüggesztés minden eleme a helyére kerüljön. Húzza meg az összes anyát a csavarokon a megadott nyomatékkal. Szerelje fel a védőburkolatot az alsó kar aljára, és csavarja fel.
