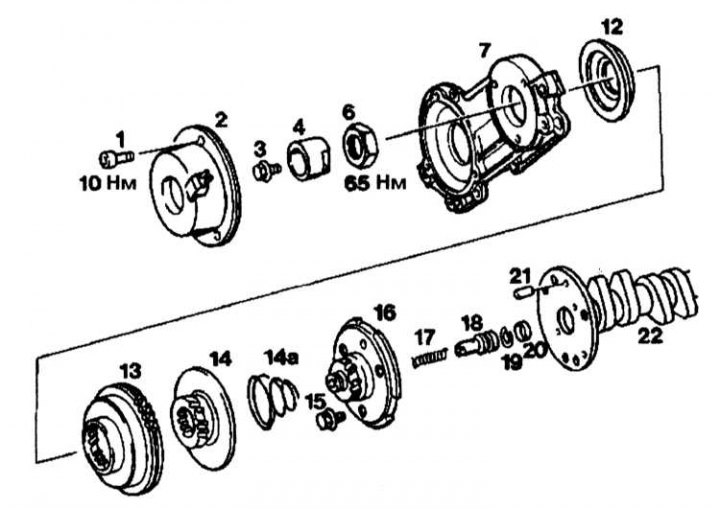

Рэгулятар фаз газаразмеркавання

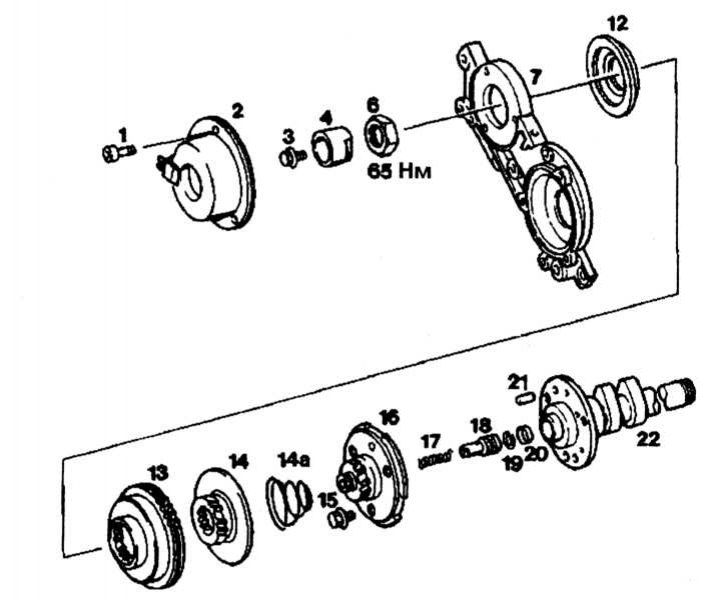

1, 3, 15 - Ніты; 2, 7, 12 - Вечкі; 4 - Арматура; 6 - Гайка; 13 - Правая зорачка; 14 - Рэгулявальны поршань; 14a - Канічная спружына; 16 - Фланец; 17 - Спружына; 19 - Стопорное кольца; 20 - Утулка; 21 - Палец; 22 - Размеркавальны вал
Зняцце зорачкі левага размеркавальнага вала
6 - Гайка; 12 - Вечка; 13 - Зорачка; 14 - Рэгулявальны поршань; 14а - Канічная кручаная спружына
Зняцце

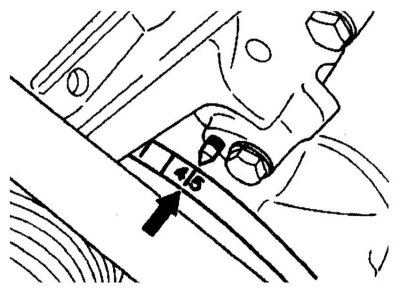

1. Зніміце пярэднія вечкі абодвух рэгулятараў. 2. Усталюйце поршань першага цыліндру ў становішча 45°перад ВМТ.

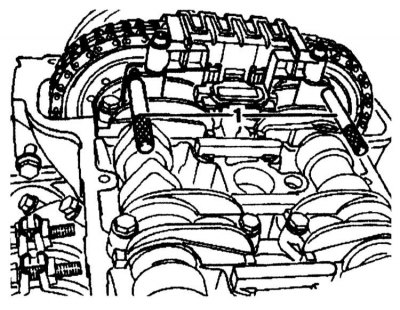

3. Заблакуйце размеркавальныя валы з дапамогай стрыжняў (1).

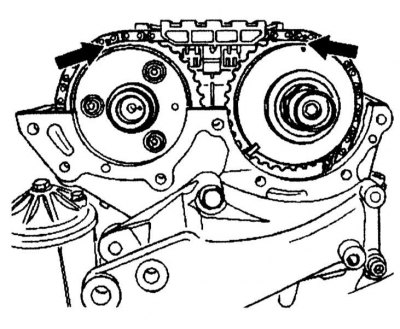

4. Пазначце размяшчэнне ланцуга прывада ГРМ адносна зорачак размеркавальных валаў.
5. Зніміце нацягвальнік ланцуга прывада ГРМ.
6. Зніміце верхнія накіроўвалыя рычагі. Зніміце толькі правы рычаг для правага рэгулятара.

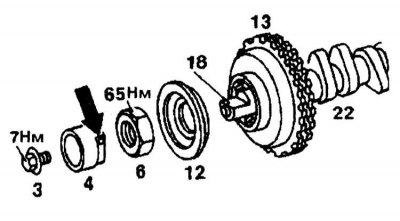

7. Зніміце зорачку правага выпускнога размеркавальнага вала. 8. Адкруціце ніт (3) мацавання арматуры (4).

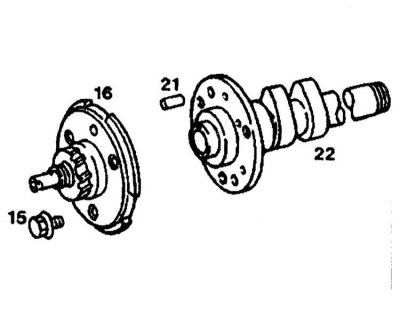

9. Адкруціце гайку (6), зніміце крышку (12), зорачку левага размеркавальнага вала (13) з рэгулявальным поршнем (14) і канічнай спружынай (14a). Адкруціце балты (15) і зніміце фланец з впускнога размеркавальнага вала.
Ўстаноўка
1. Прывярніце фланец (16) на впускной размеркавальны вал (22). Пераканайцеся ў правільнасці ўстаноўкі накіроўвалых пальцаў (21). Замяніце балты (15).
2. Устаўце сферычную спружыну (14a) і ўсталюеце рэгулявальны поршань (14) на фланец (16) у фіксаванае становішча (блакавальны зуб У).

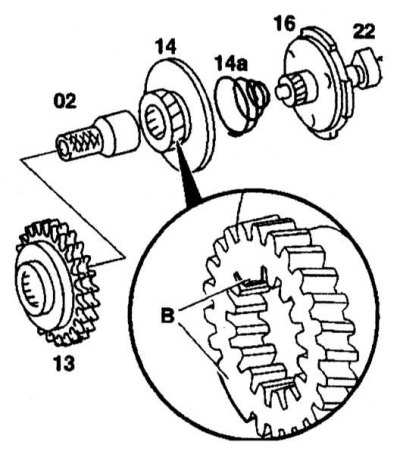

3. Усталюйце зорачку впускнога размеркавальнага вала ў фіксаванае становішча (блакавальны зуб У) на шлицы рэгулявальнага поршня (14); падніміце ланцуг прывада ГРМ для провіду гэтай працэдуры ўверх.
4. Адкруціце ўпартую гайку. Прытрымайце рэгулятар у зборы для правядзення гэтай аперацыі.
5. Усталюйце вечка (12).
6. Загарніце гайку (6). Прытрымайце размеркавальны вал (22) з дапамогай ключа (03).

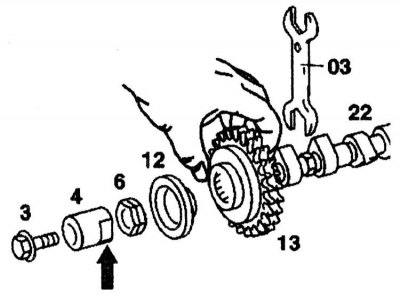

7. Усталюйце арматуру (4) у фіксаванае становішча.
