Пярэдні левы выпускны калектар

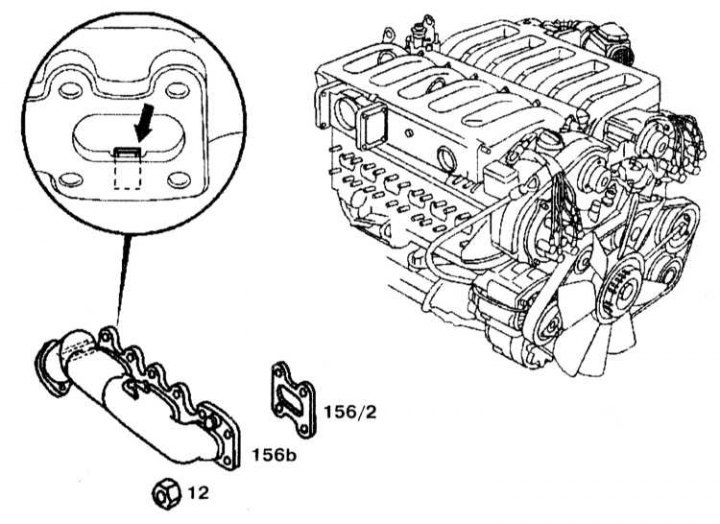

Дэталі ўстаноўкі задняга правага выпускнога калектара (левы пярэдні ўсталяваны люстрана)
12 - Самаконтрацца гайкі
156b - Пярэдні левы выпускны калектар
156/2 - Пракладка
Пры ўсталёўцы заменіце самакантральнай гайкі (12) і, пры неабходнасці, пракладку (156/1).
Пярэдні правы выпускны калектар

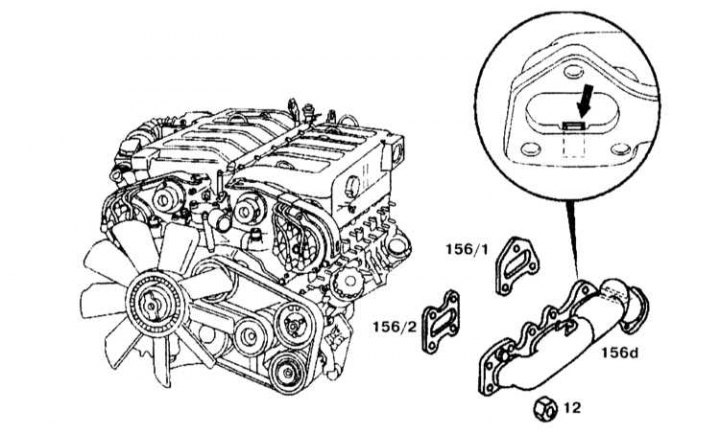

Дэталі ўстаноўкі задняга левага выпускнога калектара (правы пярэдні ўсталяваны люстрана)
12 - Самаконтрацца гайкі
156d - Пярэдні левы выпускны калектар
156/1, 156/2 — Пракладкі
1. Для зняцця пярэдняга правага выпускнога калектара зніміце генератар, паветраная помпа, прыслабце мацаванне і замацуеце ўзбоч накіроўвалую трубу паказальніка ўзроўня алею, адлучыце трубку падачы паветра на галоўцы блока цыліндраў і замацуеце яе ўзбоч.
2. Пры ўсталёўцы заменіце самакантральныя гайкі (12) і, пры неабходнасці, пракладкі (156/1) і (156/2).
Задні левы выпускны калектар
Дэталі ўстаноўкі задняга левага выпускнога калектара (правы пярэдні ўсталяваны люстрана)
12 - Самаконтрацца гайкі
156d - Пярэдні левы выпускны калектар
156/1, 156/2 — Пракладкі
1. Для зняцця задняга левага выпускнога калектара неабходна адлучыць наступныя элементы: пярэдні левы выпускны калектар, электронны прывад кіравання дросельнай засланкай разам з корпусам дросельнай засланкі, клапан рэцыркуляцыі адпрацаваўшых газаў. Адкруціце ніт мацавання левай апоры рухавіка.
2. Пры ўсталёўцы заменіце самакантральныя гайкі (12) і, пры неабходнасці, пракладкі (156/1) і (156/2).
Задні правы выпускны калектар
Дэталі ўстаноўкі задняга правага выпускнога калектара (левы пярэдні ўсталяваны люстрана)
12 - Самаконтрацца гайкі
156b - Пярэдні левы выпускны калектар
156/2 - Пракладка
1. Для зняцця задняга правага выпускнога калектара неабходна адлучыць наступныя элементы: пярэдні правы выпускны калектар, электронны прывад кіравання дросельнай засланкай разам з корпусам дросельнай засланкі, клапан рэцыркуляцыі адпрацаваўшых газаў. Адкруціце ніт мацавання левай апоры рухавіка.
2. Пры ўсталёўцы заменіце самакантральныя гайкі (12) і, пры неабходнасці, пракладку (156/2).
